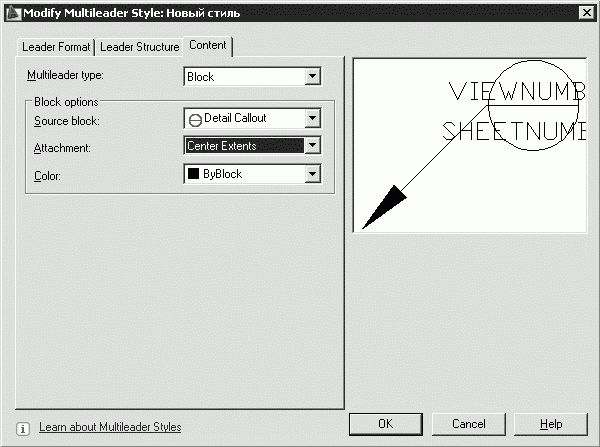

Рис. 11.31. Диалоговое окно настройки текста в форме блока
– Source block: – форма блока;
– Attachment: – выравнивание;
– Color: – цвет.
• В области Leader connection выбирается способ расположения многострочного текста относительно выноски.
Допуски формы и расположения
Допуски формы и расположения проставляются в прямоугольных рамках и показывают отклонения формы, контура, ориентации и расположения элементов чертежа. Допуски формы подразделяются на допуски прямолинейности, плоскостности, округлости, цилиндричности и профиля продольного сечения.
Команда TOLERANCE , предназначенная для формирования допусков формы и расположения , вызывается из падающего меню Dimension → Tolerance… или щелчком на пиктограмме Tolerance… на панели инструментов Dimension.
Команда TOLERANCE загружает диалоговое окно Geometric Tolerance, предназначенное для определения параметров допусков формы и расположения (рис. 11.32):

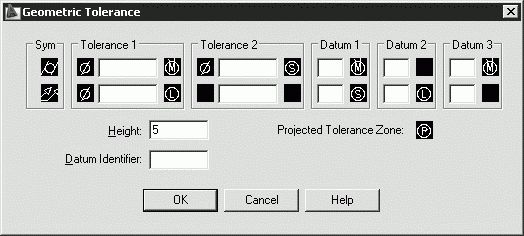

Рис. 11.32. Диалоговое окно допусков формы и расположения
• в области Sym – вызов диалогового окна Symbol и выбор символа (рис. 11.33);
Рис. 11.33. Диалоговое окно символов
• в области Tolerance 1 – вызов диалогового окна Material Condition и установка зависимого допуска 1 (рис. 11.34);
Рис. 11.34. Диалоговое окно установки зависимого допуска
• в области Tolerance 2 – вызов диалогового окна Material Condition и установка зависимого допуска 2;
• в области Datum 1 – вызов диалогового окна Material Condition и установка зависимого допуска базы 1;
• в области Datum 2 – вызов диалогового окна Material Condition и установка зависимого допуска базы 2;
• в области Datum 3 – вызов диалогового окна Material Condition и установка зависимого допуска базы 3;
• в поле Height: – установка значения высоты;
• в поле Datum Identifier: – определение идентификатора базы;
• в поле Projected Tolerance Zone: – выступающее поле допуска.
Маркер центра
Маркер центра имеет вид крестика для обозначения центра круга или дуги.
Команда DIMCENTER обеспечивает простановку маркера центра круга или дуги и вызывается из падающего меню Dimension → Center Mark или щелчком на пиктограмме Center Mark на панели инструментов Dimension.
Запросы команды DIMCENTER:
...
Select arc or circle: – выбрать дугу или круг
Размер и видимость маркера центра устанавливается в диалоговом окне управления размерными стилями Dimension Style Manager. Значение настройки маркера центра хранится в системной переменной DIMCEN.
Размер маркера центра равен расстоянию от центра круга или дуги до конца маркера центра.
Редактирование размера
Команда DIMEDIT обеспечивает редактирование размера и вызывается щелчком на пиктограмме Dimension Edit на панели инструментов Dimension.
Запросы команды DIMEDIT:
...
Enter type of dimension editing [Home/New/Rotate/Oblique] <Home>: – выполнить операцию редактирования размеров, указав один из ключей
Select objects: – выбрать объекты
Ключи команды DIMEDIT:
• Home – вернуть;
• New – создание нового текста и загрузка интерфейса мультитекста;
• Rotate – поворот размерного текста. При этом выдаются запросы:
...
Enter type of dimension editing [Home/New/Rotate/Oblique] <Home>: R – режим поворота размерного текста
Specify angle for dimension text: – указать угол поворота размерного текста
Select objects: – выбрать объекты
• Oblique – наклонить размер. Команда DIMEDIT с ключом Oblique вызывается из падающего меню Dimension → Oblique. При этом выдаются запросы:
...
Enter type of dimension editing [Home/New/Rotate/Oblique] <Home>: O – режим наклона
Select objects: – выбрать объекты
Select objects: – нажать Enter для окончания выбора объектов
Enter obliquing angle (press ENTER for none): – указать угол наклона или нажать Enter, если наклон не нужен
Редактирование размерного текста
Команда DIMTEDIT обеспечивает редактирование размерного текста и вызывается щелчком на пиктограмме Dimension Text Edit на панели инструментов Dimension.
Запросы команды DIMTEDIT:
...
Select dimension: – выбрать размер
Specify new location for dimension text or [Left/Right/Center/Home/Angle]: – указать новое положение размерного текста или ввести один из ключей
Ключи команды DIMTEDIT:
• Left – разместить текст слева. Команда DIMTEDIT с ключом Left вызывается из падающего меню Dimension → Align Text → Left;
• Right – разместить текст справа. Команда DIMTEDIT с ключом Right вызывается из падающего меню Dimension → Align Text → Right;
• Center – разместить текст по центру. Команда DIMTEDIT с ключом Center вызывается из падающего меню Dimension → Align Text → Center;
• Home – вернуть. Команда DIMTEDIT с ключом Home вызывается из падающего меню Dimension → Align Text → Home;
• Angle – угол. Команда DIMTEDIT с ключом Angle вызывается из падающего меню Dimension → Align Text → Angle. При этом выдаются следующие запросы:
...
Select dimension: – выбрать размер
Specify new location for dimension text or [Left/Right/Center/Home/Angle]: A – переход в режим указания угла
Specify angle for dimension text: – указать угол поворота размерного текста
Обновление размера
Команда -DIMSTYLE с ключом apply обеспечивает обновление размера и вызывается из падающего меню Dimension → Update или щелчком на пиктограмме Dimension Update на панели инструментов Dimension.
Управление размерными стилями
Размерный стиль – это поименованная совокупность значений всех размерных переменных, определяющая внешний вид размера на рисунке: стиль стрелок, расположение текста и пр.
Команда DIMSTYLE обеспечивает работу с размерными стилями в диалоговом окне Dimension Style Manager – рис. 11.35. Команда вызывается из падающего меню Dimension → Dimension Style… или щелчком на пиктограмме Dimension Style… на панели инструментов Dimension.
