а
б
Рис. 2З. Возвратные пружины:
а в собранном виде; б в разобранном виде; 1 возвратные пружины; 2 направляющие, 3 стержни; 4 замки
а
б
Рис. 24. Приемник:
а в собранном виде; б в разобранном виде; 1 основание приемника; 2 проушина; 3 фиксатор приемника; 4 упор; 5 защелки приемника; 6 щиток; 7 фиксирующие пальцы; 8 цапфа для рычага подачи; 9 цапфа для механизма отражения гильзы; 10 рычаг подачи; 11 подаватель; 12 ось подавателя; 13 пружины подавателя; 14 штырь; 15 ролик; 16 фиксатор рычага подачи; 17 корпус механизма отражения гильзы; 18 отражатель; 19 ось отражателя
Механизм подачи ленты состоит из рычага подачи; подавателя с осью, пружинами и штырем; ролика и пружинного фиксатора рычага подачи, который при закрытом приемнике надежно удерживает ролик в криволинейном пазу на верхней плоскости затвора.
Механизм отражения гильзы состоит из корпуса, отражателя и фиксатора, который при присоединении механизма отражения гильзы западает в отверстие на цапфе.
18. Ударно-спусковой механизм (рис. 25) служит для постановки ударника на боевой взвод, спуска его с боевого взвода, нанесения удара по рычагу бойка, регулирования темпа стрельбы, постановки гранатомета на предохранитель.
Ударно-спусковой механизм состоит из ударника, штока, боевой пружины, направляющей, шептала, флажка, предохранителя и гидравлического регулятора темпа стрельбы.
На ударнике имеется: справа два выступа: задний для постановки (во взаимодействии с разобщителем) ударника на боевой взвод, передний для нанесения удара по рычагу бойка; сзади прилив для взведения ударника вручную; снизу боевой взвод.
На штоке имеется вырез для фиксатора.
Боевая пружина служит для приведения в действие ударника.
а
б
в

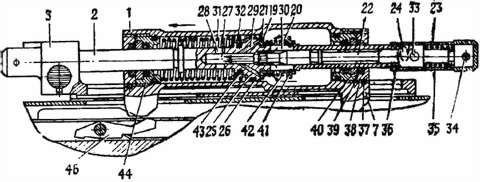

Рис. 25. Ударно-спусковой механизм:
а в собранном виде; б а разобранном виде; в схема устройства гидравлического регулятора темпа стрельбы; 1 ударник; 2 шток; 3 направляющая; 4 шептало; 5 флажок; 6 предохранитель; 7 передний выступ; 8 задний выступ; 9 прилив; 10 боевой взвод; 11 вырез для фиксатора; 12 полукруглый вырез; 13 вырезы для выступов ударника; 14 фнксатор штока; 15 отверстия для оси флажка
шептала; 16 отверстие для оси предохранителя; 17 пружина шептала; 18 стакан шептала; 19 клапан; 20 пружина клапана; 21 паз на клапане; 22 игла; 23 ручка регулирования темпа стрельбы; 24 спиральный паз; 25 утолщение штока; 26 фторопластовое кольцо; 27 осевой канал штока; 28 поперечное отверстие; 29 наклонное отверстие; 30 овальное отверстие; 31 боевая пружина; 32 втулка; 33 штифт иглы; 34 стопорный винт; 35 пружина; 36 кольце штока; 37 цилиндрический штифт; 38 гайка уплотнителя; 39 кольцо; 40 опорное кольцо; 41 стопорное кольцо; 42 втулка; 43 кольцо; 44 корпус уплотнителя; 45 флажок ручки регулирования темпа стрельбы; 46 разобщитель; 47 шайба
На направляющей имеются полукруглый вырез для головки оси приемника, вырезы для выступов ударника, фиксатор штока, отверстия для оси флажка шептала, отверстие для оси предохранителя, гнездо для стакана и пружины шептала.
Шептало служит для постановки ударника на боевой взвод. Оно имеет отверстие для оси флажка, хвост, пружину и стакан.
Флажок с помощью спусковой планки соединен со спусковым рычагом и приводит в действие шептало.
Предохранитель в положении на предохранение («ПР») запирает шептало и тем самым исключает возможность случайного выстрела. Он имеет ось с вырезом и рукоятку.
Гидравлический регулятор темпа стрельбы состоит из цилиндра, которым является корпус ударника, двух уплотнителей и штока с ручкой регулирования темпа стрельбы,
Внутренняя полость цилиндра имеет переднюю широкую и заднюю узкую части. В цилиндр заливается керосин; с двух сторон цилиндр закрыт уплотнителями.
Шток имеет утолщение с фторопластовым кольцом, выполняющее роль поршня; осевой канал переменного сечения с восемью наклонными отверстиями, выходящими на торец утолщения поршня, поперечным и овальным отверстиями, соединяющими осевой канал с внутренней полостью цилиндра (отверстия предназначаются для перетекания керосина из узкой части полости в широкую и наоборот); клапан с пазом малого сечения и пружиной для перекрытия наклонных отверстий; иглу с фторопластовой пробкой, расположенной в осевом канале штока и связанной с ручкой регулирования темпа стрельбы с помощью штифта, который при повороте ручки флажком вниз (минимальный темп стрельбы), перемещаясь по ее спиральному пазу, перемещает иглу с пробкой вперед и пробка иглы закрывает узкую часть осевого канала штока, а при повороте ручки флажком вверх (максимальный темп стрельбы) выводит пробку из узкой части осевого канала в широкую и таким образом регулирует время перетекания керосина из одной части полости цилиндра в другую, а следовательно, и время движения ударника под действием боевой пружины.
19. Крышка ствольной коробки (рис. 26) предохраняет от загрязнения ствольную коробку и размещенные в ней части гранатомета, а также служит для размещения в ней механизма перезаряжания.
Крышка ствольной коробки имеет: с внутренней стороны направляющие для перемещения обоймы и выемку для фиксатора обоймы; спереди два упора для крепления ее на ствольной коробке; на задней стенке два отверстия для троса; сверху таблицу стрельбы.
