планки;
сзади нижние отверстия для полуосей и верхние для замыкателя, с помощью которых затыльник крепится к ствольной коробке; на полуосях закрепляются рукоятки гранатомета с тягами и пружинами, служащие для наведения гранатомета в цель и удержания его при стрельбе; затыльник, являющийся задней стенкой ствольной коробки и упором возвратных пружин; на наружной стороне затыльника осью закреплен спусковой рычаг с двумя пружинами;
внутри впереди два упора патрубка, ограничивающие движение затвора вперед; сверху входное окно для выстрелов; на левой стенке шип для крепления спусковой планки, с помощью которой передается усилие спускового рычага на флажок оси шептала; копир разобщителя для выключения разобщителя после постановки ударника на боевой взвод; на правой и левой стенках направляющие затвора и копиры досылателя, взаимодействуя с которыми досылатель затвора обеспечивает подачу выстрела из ленты в патронник ствола; в задней части два упора для фланца штока гидротормоза; снизу выводное окно для выбрасывания гильз (выстрелов).
15. Затвор (рис. 22) служит для досылания выстрела в патронник, запирания канала ствола, производства выстрела, удержания и извлечения гильзы, приведения в действие ударника, механизмов подачи ленты и отражения гильзы.
Затвор состоит из остова, досылателя с фиксаторами, извлекателя, боевой плиты, бойка, рычага бойка, разобщителя и гидротормоза.
Остов затвора имеет: на верхней плоскости криволинейный паз, в который входит ролик рычага подачи; гребень для приведения в действие механизма отражения гильзы; зацеп для соединения затвора с выступом обоймы механизма перезаряжания; на переднем срезе вертикальные пазы, по которым перемещается досылатель; два гнезда для помещения двух фиксаторов с пружинами; гнездо для присоединения боевой плиты; на левой стороне два гнезда: переднее для рычага бойка, заднее для разобщителя; внутри три продольных отверстия: два нижних для возвратных пружин, третье является цилиндром гидравлического тормоза.
Досылатель служит для отделения выстрела от звена ленты, направления и досылания его в патронник. Он имеет выступы для взаимодействия с копирами ствольной коробки и зацепы для захвата выстрела за дно гильзы. Фиксаторы с пружинами удерживают досылатель от выпадения из затвора при отделении затвора от ствольной коробки.
Извлекатель предназначен для удержания гильзы при движении затвора назад и извлечения выстрела при разряжании гранатомета. Он имеет отверстие для стакана с пружиной, зацеп для захвата гильзы и отверстие для оси, которая одновременно удерживает и фиксаторы.
Боевая плита имеет гнездо для помещения бойка и пружины бойка и сухарные выступы для ее присоединения к затвору.
Рычаг бойка служит для передачи энергии ударника бойку, который разбивает капсюль-воспламенитель выстрела. Он имеет отверстие для оси.
Разобщитель служит для взведения ударника и разобщения его с затвором при подходе затвора в переднее положение. Он имеет пластинчатую пружину.
Гидротормоз служит для поглощения избытка энергии затвора при движении назад и притормаживания его при подходе в переднее положение. Он состоит из цилиндра (гильзы), в который заливается керосин, штока и уплотнителя. Цилиндр имеет четыре продольных окна переменного сечения для перетекания керосина и создания требуемого торможения затвора. Передняя часть штока представляет собой поршень с четырьмя отверстиями для перетекания керосина. На задней части штока имеется фланец, который при движении затвора назад упирается в затыльник, а при движении затвора вперед в упоры ствольной коробки и приводит в действие гидротормоз. Уплотнитель в собранном виде ввинчивается в отверстие затвора и препятствует вытеканию керосина из цилиндра при перемещении штока.
а
б
в

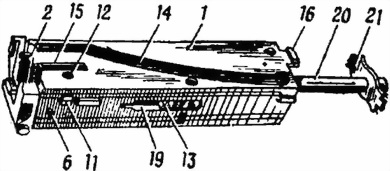

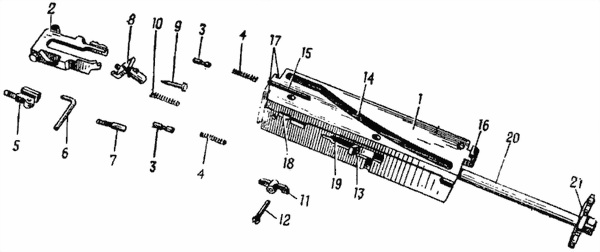

Рис. 22. Затвор:
а в собранном виде; б в разобранном виде; в схема устройства гидротормоза; 1 остов затвора; 2 досылатель; 3 фиксаторы досылателя; 4 пружины фиксаторов; 5 нзвлекатель; 6 ось нзвлекателя; 7 стакан и пружина извлекателя; 8 боевая плита; 9 боек; 10 пружина бойка; 11 рычаг бойка; 12 ось рычага бойка; 13 разобщнтель; 14 криволинейный паз; 15 гребень; 16 зацеп; 17 вертикальные пазы; 18 гнездо для рычага бойка; 19
пружина разобщителя; 20 шток гидротормоза; 21 фланец штока; 22 поршень; 23 отверстие; 24 корпус уплотнителя; 25 опорное кольцо; 26 гайка уплотнителя; 27 резиновое кольцо; 28 уплотнительное кольцо; 29 кольцо; 30 штифт; 31 гильза; 32 штифт фиксатора
16. Возвратные пружины (рис. 23) служат для возвращения затвора в переднее положение, удержания его в этом положении и торможения затвора при его движении назад. Каждая возвратная пружина имеет направляющую, стержень и замок.
17. Приемник (рис. 24) служит для направления и передвижения ленты с выстрелами при стрельбе и отражения гильзы. Он состоит из основания приемника, механизма подачи ленты с выстрелами и механизма отражения гильзы.
Основание приемника имеет: в передней части проушину для оси приемника, фиксаторы приемника для удержания его в открытом положении и упор, обеспечивающий при закрытом приемнике такое расстояние между клиньями съемника и лотком, при котором исключается возможность попадания звена ленты под клинья съемника; в средней части две защелки приемника для запирания его на ствольной коробке и щиток для направления ленты, выходящей из приемника; сзади на правой стенке отверстия для выступа и защелки фиксатора рычага подачи; на внутренней верхней стенке два фиксирующих пальца с пружинами для удержания ленты с выстрелами в приемнике, цапфы для рычага подачи и механизма отражения гильзы.
