Механизм перезаряжания служит для отведения затвора назад вручную при заряжании и перезаряжании гранатомета. Он состоит из обоймы, троса и рукоятки.
а
б

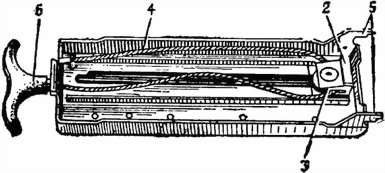

Рис. 26. Крышка ствольной коробки с механизмом перезаряжания:
а в собранном виде; б в разобранном виде; 1 направляющие; 2 обойма; 3 ролик; 4 трос; 5 упоры; 6 рукоятка перезаряжания; 7 фиксатор обоймы
На обойме имеется зацеп для отведения затвора назад, ролик и фиксатор для удержания обоймы в переднем положении при стрельбе.
20. Станок гранатомета (САГ-17) служит для придания устойчивости гранатомету при стрельбе. Станок (рис. 27) состоит из основания станка, вертлюга, нижней и верхней люлек, соединенных осью, и механизма вертикальной наводки гранатомета.
Основание станка состоит из корпуса и трех ног (одной передней и двух задних).
На корпусе имеются: стакан для присоединения вертлюга; гильзоотражатель; сектор с ограничителями горизонтальной наводки гранатомета; антабки для крепления лямок; с левой стороны кронштейн с защелкой для крепления корпуса с батареей системы освещения прицела. Вертлюг служит для соединения нижней люльки с основанием станка.
Ноги служат опорами станка; они соединены с корпусом осями и зубчатыми шайбами с зажимами и позволяют изменять высоту линии огня. Каждая нога оканчивается сошником с насечкой, обеспечивающей врезание сошника в грунт при продольном перемещении станка и предотвращающей боковое смещение гранатомета при стрельбе; на правой ноге имеется механизм точного горизонтирования гранатомета.
Нижняя люлька служит для обеспечения горизонтальной наводки гранатомета. Она имеет ползун с зажимом и рукояткой.
Верхняя люлька служит для обеспечения вертикальной наводки гранатомета, Она имеет цапфы и фиксатор для присоединения тела гранатомета.
а
б

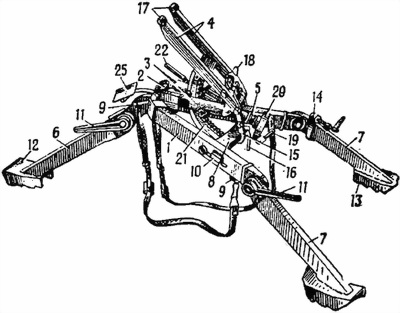

Рис. 27. Станок гранатомета (САГ-17):
а вид станка слева; б механизм точного горизонтироваиня; 1 основание станка; 2 вертлюг; 3 нижняя люлька; 4 верхняя люлька; 5 механизм вертикальной наводки; 6 передняя нога; 7 задние ноги; 8 сектор горизонтальной наводки; 9 антабка для крепления лямки; 10 кронштейн крепления корпуса с батареей системы освещения прицела; 11 зажим ноги; 12 сошник; 13 насечка; 14 механизм точного горизонтнроваиия; 15 ползун; 16 рукоятка зажима горизонтальной наводки; 17 цапфы; 18 фиксатор; 19 рукоятка маховичка; 20 маховнчок; 21 зубчатый сектор; 22 рукоятка зажима вертикальной наводки; 23 винт; 24 флажок; 25 гильзоотражатель
Механизм вертикальной наводки состоит из двух шестерен (червячной и цилиндрической), червяка с маховичком и рукояткой, зубчатого сектора и зажима сектора с рукояткой.
21. Прицел гранатомета (ПАГ-17) служит для наводки гранатомета при стрельбе по целям на различные расстояния. Увеличение прицела 2,5х, поле зрения 12°. Прицел (рис. 28) состоит из корпуса, в котором собраны угломер и механизм углов возвышения, и головки с оптической системой.
Корпус служит для соединения всех частей прицела. Он имеет ось прицела с овальной выемкой и штифтом для присоединения прицела к гранатомету; планку для крепления патрона подсветки шкал и уровней.
В верхней части корпуса собран угломер, который служит для горизонтальной наводки гранатомета. Он состоит из угломерного кольца с указателем, барабанчика угломера с указателем, отводки и поперечного уровня.
Угломерное кольцо с помощью червячного колеса закреплено на оси корпуса и имеет шкалу, разделенную на 60 равных больших делений. Цена большого деления равна 100 делениям угломера (1-00). Нумерация дана через каждые пять делений. Над угломерным кольцом закреплен отражатель для лучшего освещения шкалы ночью.
Барабанчик угломера с помощью червячного винта соединен с червячным колесом и имеет шкалу, разделенную на 100 равных делений. Нумерация дана через каждые десять делений. Деления 0 и 100 совпадают. Цена каждого деления равна одному делению угломера (0-01). При одном полном обороте барабанчика (100 делений) шкала угломерного кольца меняет свое положение на одно большое деление.
а
б
Рис. 28. Прицел гранатомета (ПАГ-17):
а вид слева; б вид справа; 1 корпус; 2 головка прицела; 3 ось прицела; 4 овальная выемка; 5 штифт; 6 угломерное кольцо; 7 указатель больших делений угломера; 8 барабанчик угломера; 9 указатель делений барабанчика угломера; 10 отводка; 11 поперечный уровень; 12 шкала больших делений прицела; 13 указатель шкалы больших делений при цела; 14 барабанчик прицела; 15 указатель делений барабанчика прицела; 16 продольный уровень; 17 планка для крепления патрона подсветки; 18 наглазник; 19 мушка; 20 целик; 21 основание
для присоединения патрона подсветки сечки прицела; 22 винт для крепления светофильтра
Отводка служит для расцепления и сцепления червячного винта с червячным колесом. Она удерживается в верхнем положении пружиной. Если отводку опустить вниз до отказа, червяк расцепится с червячным колесом и головку прицела с угломерным кольцом можно свободно вращать.
Поперечный уровень служит для определения бокового наклона гранатомета и его горизонтирования.
