присоединить ударник: вставить шток ударника в гнездо направляющей; нажимая на хвост шептала и на фиксатор штока, продвинуть шток ударника до упора и отпустить фиксатор (фиксатор должен полностью подняться в исходное положение); поставить ударник на шептало (см. ст. 10, п. 3).
3) Собрать приемник:
присоединить фиксатор рычага подачи: вставить защелку фиксатора рычага подачи в отверстие корпуса приемника и сместить фиксатор так, чтобы его выступ вошел в малое отверстие корпуса приемника;
присоединить подаватель: поставить штырь в отверстие рычага подачи и надеть пружины на штырь; нажимая на подаватель, совместить отверстия в подавателе и рычаге и вставить ось подавателя; повернуть ось так, чтобы ее головка зашла в вырез на рычаге подачи;
присоединить рычаг подачи, поставив его на цапфу;
присоединить механизм отражения гильзы: преодолевая усилие пружины фиксатора отражателя, надвинуть механизм отражения гильзы на цапфу до упора так, чтобы фиксатор запал в отверстие цапфы.
4) Собрать возвратные пружины. Вставить стержень в направляющую и надеть возвратную пружину; удерживая пружину стержнем вниз и сжимая ее нижние витки, вывести конец стержня наружу и присоединить замок.
5) Собрать затвор:
присоединить рычаг бойка: вставить его в паз затвора и закрепить осью;
присоединить боевую плиту: вставить боек с пружиной в гнездо боевой плиты, присоединить боевую плиту к затвору и повернуть ее на 90°;
присоединить извлекатель: вставить в правое гнездо затвора пружину и фиксатор досылателя, а в отверстие затвора ось извлекателя настолько, чтобы фиксатор досылателя не выпадал из гнезда; вставить стакан с пружиной извлекателя в гнездо извлекателя, а извлекатель в паз затвора и продвинуть ось настолько, чтобы извлекатель не выпадал из затвора; вставить в левое гнездо затвора пружину и фиксатор досылателя и продвинуть ось извлекателя до упора так, чтобы головка ее вошла в гнездо на затворе;
присоединить досылатель, надвинув его по пазам затвора снизу вверх.
6) Собрать ствольную коробку:
присоединить рукоятки гранатомета: надеть пружину на тягу и вставить их внутри рукоятки; нажимая протиркой на тягу, сжать пружину так, чтобы конец тяги с отверстием вышел наружу; вставить конец тяги в паз полуоси ствольной коробки и, совместив отверстия в полуоси и тяге, вставить ось тяги. В указанном порядке присоединяется и вторая рукоятка гранатомета;
присоединить спусковой рычаг: надеть пружины спускового рычага на штыри, поставить спусковой рычаг на затыльник так, чтобы пружины вошли в свои гнезда; сжимая пружины, совместить отверстия в затыльнике и спусковом рычаге и вставить ось спускового рычага.
7) Дальнейшую сборку производить, руководствуясь ст. 10.
Глава III НАЗНАЧЕНИЕ, УСТРОЙСТВО ЧАСТЕЙ И МЕХАНИЗМОВ ГРАНАТОМЕТА, ВЫСТРЕЛА, ЗАПАСНЫХ ЧАСТЕЙ, ИНСТРУМЕНТА И ПРИНАДЛЕЖНОСТИ

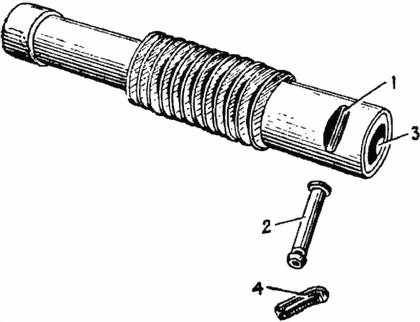

Рис. 20. Ствол:
1 вырез для замыкателя ствола; 2 замыкатель ствола; 3 скос для направления выстрела; 4 защелка замыкателя ствола
Снаружи ствол имеет: на дульном срезе взаимно перпендикулярные прорези для наклеивания нитей при выверке прицела; в средней части ребристую поверхность для увеличения поверхности теплоотдачи; на утолщенной части вырез для замыкателя ствола и скос для направления выстрела при досылании его в патронник,
14. Ствольная коробка (рис. 21) служит для соединения частей и механизмов гранатомета, направления движения затвора и для обеспечения запирания канала ствола затвором.
Ствольная коробка имеет:
в передней части патрубок для присоединения ствола; отверстие для замыкателя ствола; проушины для оси приемника, которая одновременно служит для крепления приемника, лотка, съемника и ударно-спускового механизма; съемник с клиньями, служащий для направления ленты и отделения от нее досылаемого выстрела; лоток, направляющий движение ленты; отверстия для фиксаторов приемника, удерживающих его в открытом положении;
а
б

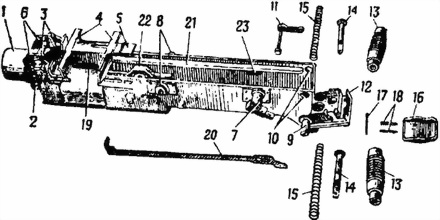

Рис. 21. Ствольная коробка:
а в собранном виде; б в разобранном виде; 1 патрубок; 2 отверстие для замыкателя ствола; 3 проушины для оси приемника; 4 клинья съемннка; 5 лоток; 6 отверстия для фиксаторов приемника; 7 кронштейн для крепления прицела; 8 цапфенные гнезда для крепления гранатомета на станке; 9 полуось; 10 отверстия для замыкателя затыльника; 11 замыкатель затыльника; 12 затыльник; 13 рукоятка гранатомета; 14 тяга рукоятки; 15 пружина рукоятки; 16 спусковой рычаг; 17 ось спускового рычага; 18 пружины спускового рычага; 19 входное окно для выстрелов; 20 спусковая планка; 21 направляющая затвора; 22 копир досылателя; 2З упор для фланца штока гидротормоза; 24 ось приемника, лотка и съемника
справа скобу с защелкой для присоединения коробки с выстрелами; слева кронштейн с эксцентриком, ручкой и пружиной для крепления прицела; на боковых стенках два выреза для защелок приемника; два цапфенных гнезда и в задней нижней части снизу серьгу для крепления гранатомета на станке; на левой стенке два выреза для выступов ударника и один вырез (задний) для переднего конца спусковой
