Вставить упоры крышки в выемы на основаниях цапфенных гнезд ствольной коробки и опустить заднюю часть крышки на ствольную коробку.
7) Присоединить замыкатель затыльника к ствольной коробке. Вставить замыкатель в отверстие ствольной коробки; продвинуть его влево до отказа так, чтобы выступ на замыкателе вошел в вырез на левой стенке ствольной коробки; повернуть ручку замыкателя затыльника вверх.
8) Закрыть затыльник. Повернуть левую рукоятку гранатомета вперед до отказа (закрыть затыльник) и повернуть ручку замыкателя затыльника вниз против хода часовой стрелки примерно на 180° до фиксированного положения; оттянуть левую рукоятку гранатомета и перевести ее в боевое (горизонтальное) положение.
9) Присоединить приемник к ствольной коробке. Повернуть лоток с осью приемника примерно на 45°; надеть проушины приемника на ось; опустить лоток и закрыть приемник.
11. Порядок полной разборки гранатомета:
1) Произвести неполную разборку, руководствуясь ст. 9.
2) Разобрать ствольную коробку:
отделить спусковой рычаг (рис. 11): закрыть затыльник, вытолкнуть выколоткой ось, отделить спусковой рычаг и от него пружины;
отделить рукоятки гранатомета: перевести рукоятки в походное положение; вставить протирку в отверстие рукоятки; нажимая протиркой на тягу и оттягивая рукоятку, вытолкнуть ось тяги из отверстия полуоси ствольной коробки и осторожно отделить рукоятку, тягу и пружину. В указанном порядке отделяется и вторая рукоятка гранатомета.
3) Разобрать затвор:
отделить досылатель (рис. 12), перемещая его вниз по пазам;
отделить извлекатель: вытолкнуть выколоткой ось извлекателя (рис. 13) и отделить извлекатель, стакан и пружину извлекателя, два фиксатора досылателя и две пружины (при выталкивании оси во избежание утери деталей поддерживать их от выпадания);

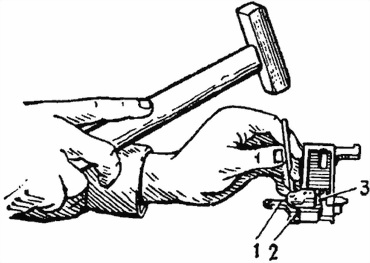

Рис. 11. Отделение спускового рычага:
1 спусковой рычаг; 2 ось

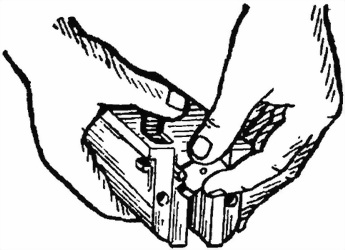

Рис. 12. Отделение досылателя

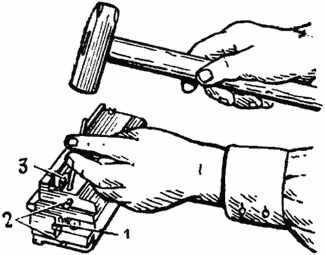

Рис. 13. Выталкивание оси извлекателя:
1 извлекатель; 2 фиксаторы досылателя; 3 рычаг бойка
отделить боевую плиту (рис. 14): повернуть боевую плиту на 90° и отделить ее, боек и пружину бойка;
отделить рычаг бойка: вытолкнуть выколоткой ось рычага бойка (рис. 15) и отделить рычаг.
4) Разобрать возвратные пружины. Поставить возвратную пружину вертикально замком вверх, сжать верхние витки пружины и отделить замок (рис. 16); осторожно отпустить пружину и снять ее с направляющей; отделить стержень от направляющей; при разборке и сборке возвратной пружины можно в качестве упора использовать пенал с протиркой, вставив протирку в направляющую и уперев пенал о твердый предмет. В указанном порядке разбирается и вторая пружина.

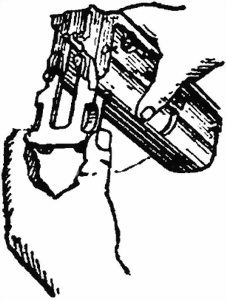

Рис. 14. Отделение боевой плиты

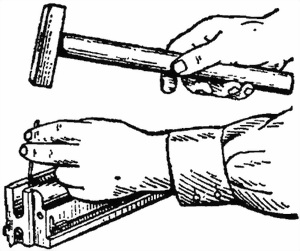

Рис. 15. Выталкивание оси рычага бойка
5) Разобрать приемник:
отделить механизм отражения гильзы (рис. 17): нажать тонкой выколоткой (шилом) на фиксатор отражателя и, поднимая механизм отражения гильз, снять его с цапфы;
отделить рычаг подачи, сняв его с цапфы;
отделить подаватель: повернуть ось подавателя примерно на 90°, выбить ее выколоткой; отделить подаватель, пружины и штырь;
отделить фиксатор рычага подачи: вытолкнуть выступ фиксатора из малого отверстия в корпусе приемника и сдвинуть фиксатор до совмещения защелки фиксатора с отверстием для нее в приемнике.

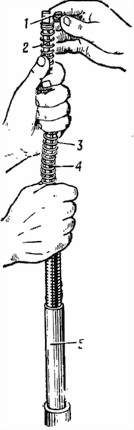

Рис. 16. Отделение замка возвратной пружины:
1 замок; 2 стержень; 3 возвратная пружина; 4 направляющая; 5 пенал

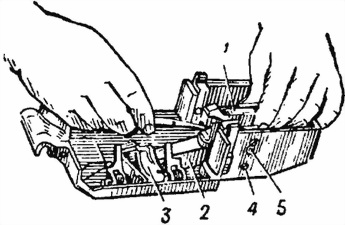

Рис. 17. Отделение механизма отражения гильзы:
1 отражатель; 2 рычаг подачи; 3 подаватель; 4 выступ
фиксатора рычага подачи; 5 защелка фиксатора

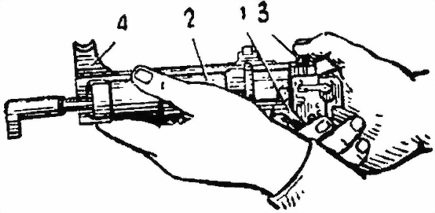

Рис. 18. Отделение ударника от направляющей:
1 шептало; 2 ударник; 3 фиксатор штока; 4 направляющая
6) разобрать ударно-спусковой механизм:
отделить ударник от направляющей (рис. 18): нажать на фиксатор штока и продвинуть ударник вперед;
отделить шептало: вытолкнуть выколоткой ось флажка шептала (рис. 19) и отделить флажок, шептало, пружину шептала и стакан пружины;

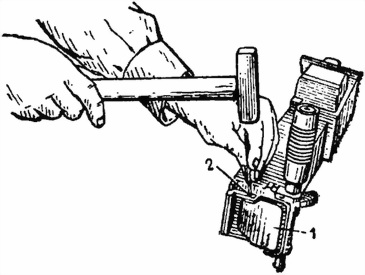

Рис. 19. Выталкивание оси флажка шептала.
1 шептало; 2 стакан пружины шептала; 3 предохранитель
отделить предохранитель: снять с помощью тонкой выколотки шайбу с предохранителя и отделить предохранитель.
7) Разобрать механизм перезаряжания. С помощью рукоятки перезаряжания переместить обойму в заднее положение до отказа и отделить ее от направляющей крышки ствольной коробки; вынуть головку троса из малого отверстия и совместить с большим отверстием в крышке; протягивая трос, отделить его от обоймы, крышки и рукоятки перезаряжания.
12. Порядок сборки гранатомета после полной разборки:
1) Собрать механизм перезаряжания. Пропустить головку троса через отверстия в рукоятке перезаряжания и в крышке ствольной коробки; охватить им ролик обоймы так, чтобы ее зацеп был сверху и впереди; вывести головку троса через большое отверстие и поместить ее в малом отверстии крышки; поставить обойму в пазы направляющей и продвинуть вперед до западания фиксатора в выем крышки.
2) Собрать ударно-спусковой механизм:
присоединить предохранитель: вставить его в отверстие направляющей в положение «ОГ» (огонь) и закрепить шайбой;
присоединить шептало: вставить в гнездо направляющей стакан с пружиной, ввести шептало в проушину направляющей; совместив отверстия в направляющей и шептале, вставить ось флажка шептала;
