отделить коробку для выстрелов (если она присоединена к гранатомету), нажав снизу на защелку и приподняв коробку за ручку;
проверить, нет ли выстрела в патроннике, для чего открыть приемник, отвести затвор за рукоятку перезаряжания, посмотреть, нет ли выстрела в патроннике ствола; резко подав затвор в переднее положение, поставить ударник на шептало (на боевой взвод).
9. Порядок неполной разборки гранатомета:
1) Отделить приемник от ствольной коробки (рис. 4). Нажать на защелки а открыть приемник, повернув его вперед до постановки на фиксаторы; повернуть лоток с осью приемника примерно на 45° и, насколько покачивая приемник и лоток, отделить приемник от ствольной коробки.

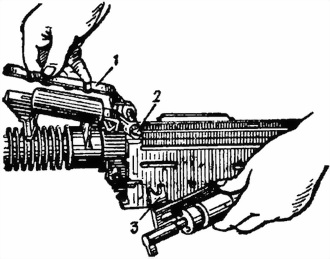

Рис. 4. Отделение приемника от ствольной коробки:
1 защелки приемника; 2 лоток; 3 головка оси приемника; 4 клинья съемннка; 5 шептало; 6 ударник; 7 прилив ударника
2) Открыть затыльник (рис. 5). Перевести левую рукоятку гранатомета в походное положение, для чего оттянуть ее в сторону до отказа и повернуть вверх и вперед, при этом правая рукоятка должна быть в боевом (горизонтальном) положении; удерживая левую рукоятку гранатомета, оттянуть ручку замыкателя затыльника в сторону и повернуть ее по ходу часовой стрелки вверх примерно на 180°. откинуть затыльник назад.
Рис. 5. Открывание затыльника:
1 левая рукоятка гранатомета; 2 ручка замыкателя затыльника
3) Отделить замыкатель затыльника от ствольной коробки. Повернуть замыкатель затыльника до совмещения его выступа с вырезом в ствольной коробке и продвинуть замыкатель затыльника
вправо.
4) Отделить крышку ствольной коробки механизмом перезаряжания от ствольной коробки (рис. 6). С помощью рукоятки перезаряжания отвести затвор назад на 2030 мм и, взявшись за крышку ствольной коробки, приподнять ее вверх.

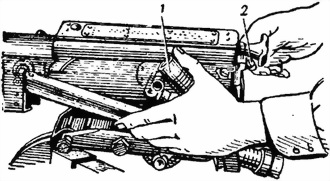

Рис. 6. Отделение крышки ствольной коробки с механизмом перезаряжания от ствольной коробки:
1 рукоятка перезаряжания; 2 крышка ствольной коробки
5) Отделить затвор с возвратными пружинами от ствольной коробки (рис. 7), смещая его назад; отделить возвратные пружины от затвора.
6) Отделить спусковую планку от ствольной коробки. Совместить отверстие на планке с шипом на левой внутренней стенке ствольной коробки и отделить планку.
7) Отделить ударно-спусковой механизм от ствольной коробки (рис. 8). Проверить, поставлен ли ударник на шептало; повернуть лоток вперед до упора, вывести головку оси приемника из зацепления с направляющей ударно-спускового механизма и, смещая ударно-спусковой механизм назад, отделить его от ствольной коробки.

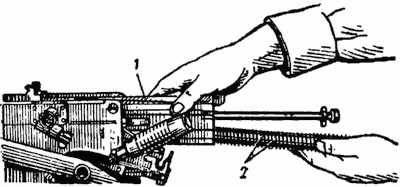

Рис. 7. Отделение затвора с возвратными пружинами от ствольной коробки:
1 затвор; 2 возвратные пружины
Рис. 8. Отделение ударно-спускового механизма от ствольной коробки:
1 лоток; 2 головка оси приемника; 3 направляющая ударно-спускового механизма
Рис. 9. Отделение ствольной коробки от станка:
1 фиксатор; 2 цапфа верхней люльки станка; 3 цапфенное гнездо ствольной коробки
8) Отделить ствольную коробку от станка (рис. 9). Оттянуть фиксатор вправо и поднять заднюю часть ствольной коробки, не допуская касания стволом грунта; вывести цапфы верхней люльки станка из цапфенных гнезд ствольной коробки, приподнимая ее вперед и вверх.
9) Отделить ствол от ствольной коробки (рис. 10). Сдвинуть защелку (вынуть чеку) замыкателя ствола, вытолкнуть выколоткой замыкатель ствола и отделить ствол.

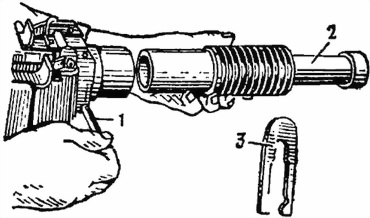

Рис. 10. Отделение ствола от ствольной коробки:
1 замыкатель ствола; 2 ствол; 3 защелка замыкателя ствола
10. Порядок сборки гранатомета после неполной разборки:
1) Присоединить ствол к ствольной коробке. Вставить ствол в отверстие патрубка так, чтобы совместились риски на стволе и патрубке; вставить с правой стороны ствольной коробки замыкатель и закрепить его защелкой (чекой).
2) Присоединить ствольную коробку к станку. Ввести цапфы верхней люльки станка в цапфенные гнезда ствольной коробки, наклонив ее на 1520°; оттянуть фиксатор вправо, опустить заднюю часть ствольной коробки вниз до отказа (до совмещения серьги ствольной коробки с проушиной станка) и отпустить фиксатор.
3) Присоединить ударно-спусковой механизм к ствольной коробке. Проверить, повернут ли лоток вперед до упора и поставлен ли ударник на шептало (для постановки ударника на шептало вручную необходимо упереть прилив ударника в твердый предмет и, нажимая на направляющую, подать ударник вперед); ввести выступы ударника и направляющей в вырезы и пазы на левой стенке ствольной коробки; совместить полукруглый вырез направляющей с головкой оси приемника и повернуть назад (опустить) лоток приемника.
4) Присоединить спусковую планку к ствольной коробке. Поместить передний конец спусковой планки в вырез на левой стенке ствольной коробки; совместить отверстие в планке с шипом ствольной коробки и продвинуть планку вперед.
5) Присоединить возвратные пружины к затвору и затвор к ствольной коробке. Вставить возвратные пружины в затвор и затвор в ствольную коробку; снизить досылатель до упора; продвинуть затвор вперед до полного захода возвратных пружин в ствольную коробку.
6) Присоединить крышку ствольной коробки с механизмом перезаряжания к ствольной коробке.
