Примечание. В войсках имеются минометы, у которых дно корпуса закрепляется шплинтом (дно не имеет резьбы).
Рис. 11. Подъемный механизм:
1 упорный шарикоподшипник (22); 2 матка (2-15); 3 корпус подъемного механизма (21); 4 установочный винт (2-46); 5 крышка (2-10); 6 масленка с шариком (Сб2-2); 7 винт подъемного механизма (2-16); 8 малая шестерня (23); 9 штифт (26); 10 рукоятка (Сб2-1); 11 дно корпуса (2-19); 12 винт (2-20)
Крышка навинчивается так, чтобы не было качания матки с винтом в осевом направлении и чтобы матка могла свободно вращаться.
На выступающий из корпуса четырехгранный конец малой шестерни 8 надета рукоятка 10 и закреплена штифтом 9.
Действие подъемного механизма
Вращение рукоятки 10 передается малой шестерне 8. Шестерня вращает матку 2, в которой помещается винт 7. Винт, жестко связанный с маткой поворотного механизма, вращаться не может, а движется только поступательно вверх или вниз и изменяет этим угол возвышения ствола миномета.
Разборка и сборка подъемного механизма
Разборка
Перед разборкой подъемного механизма необходимо отделить двуногу-лафет от ствола (см. п. 4) и отделить амортизатор от двуноги, для чего отогнуть шайбы 2 и свинтить гайки 3 (см. рис. 18).
Разборку подъемного механизма производить в следующем порядке:
выбить бородком штифт 8, крепящий матку поворотного механизма на винте подъемного механизма, и свинтить матку вместе с поворотным механизмом с винта подъемного механизма (см. рис. 10);
вывинтить установочный винт 4 (см. рис. 11) крышки и ключом Сб51-20 свинтить крышку 5;
вывинтить на 510 оборотов винт подъемного механизма и вынуть винт 7 с маткой 2, направляя его вверх; свинтить матку с винта;
вывинтить штифт 9 рукоятки 10 и снять рукоятку;
вынуть из корпуса малую шестерню 8 и упорный шарикоподшипник
1;
вывинтить винт 12 и дно 11 корпуса.
В минометах, у которых дно корпуса крепится шплинтами, вынуть шплинты и вынуть дно корпуса.
Сборка
Сборку подъемного механизма производить в следующем порядке:
поставить дно 11 корпуса, закрепив его винтом 12 (или шплинтами, где они имеются);
поставить упорный шарикоподшипник 1 и малую шестерню 8;
надеть на квадратный конец малой шестерни рукоятку 10 и закрепить ее штифтом 9;
навинтить матку 2 на винт подъемного механизма 7 и осторожно, чтобы не забить упорной резьбы винта, вставить их в корпус подъемного механизма 3; матка зубьями должна войти в зацепление с малой шестерней 8;
навинтить ключом Сб51-20 на корпус подъемного механизма крышку 5 до совмещения отверстий под установочный винт 4 и закрепить крышку установочным винтом;
навинтить вертлюг с поворотным механизмом нарезным отверстием матки поворотного механизма на конец винта подъемного механизма до совмещения отверстий под штифт 8 (см. рис. 10); забить штифт 8; вставить штоки в отверстия вертлюга, поставить шайбы 10 (см. рис. 18), навинтить гайки 9 и отогнуть шайбы;
соединить двуногу-лафет со стволом (см. п. 4).
Устройство и действие механизма горизонтирования
Устройство механизма горизонтирования
Механизм горизонтирования предназначен для придания поперечному уровню вертлюга или прицела горизонтального положения. Он состоит из зажима 2 (см. рис. 10) и механизма горизонтирования 4.

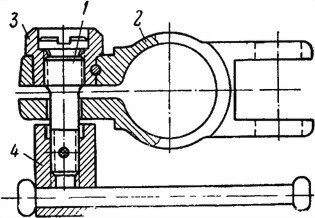

Рис. 12. Зажим:
1 палец (2-33); 2 зажим (2-32): 3 цилиндрический штифт 3×25 (2-63); 4 рукоятка с гайкой (Сб2-15)
Зажим помещается на правой ноге двуноги и состоит из зажима 2 (рис. 12), пальца 1, цилиндрического штифта 3 и рукоятки 4 с гайкой. Рукоятка с гайкой навинчена на палец, вставленный в отверстие проушины зажима. Для ограничения хода рукоятки с гайкой служит цилиндрический штифт 3, запрессованный в гайку. В незажатом положении зажим свободно перемещается по правой ноге двуноги.
Механизм горизонтирования (рис. 13) соединяется с проушинами зажима и корпуса подъемного механизма при помощи осей 16 (см. рис. 10), закрепленных винтами 14. Винты 14 после их постановки закрепить.

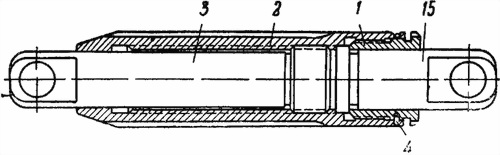

Рис. 13.
Механизм горизонтирования:
1 гайка (2-42); 2 корпус (2-44); 3 винт (2-43); 4 пружинное кольцо (2-85); 15 проушина
С другой стороны в корпусе 2 (см. рис. 13) свободно вращается проушина, которая крепится в корпусе (от осевых перемещений); гайкой 1 проушина ввинчена в корпус 2 и закреплена пружинным кольцом 4.
Примечание. В некоторых минометах поставлен механизм горизонтирования старого образца (рис. 14): он состоит из зажима 2, пальца 1, втулки 3 и головки с перекидной рукояткой 4. Втулка с зажимом и палец вместе с головкой с перекидной рукояткой закреплены штифтами. Механизм горизонтирования (рис. 15) состоит из корпуса 2, винта 3 с ввинченной в него проушиной 9, закрепленной в винте 3 заклепкой 1, втулки 4, закрепленной (от осевых перемещений) резьбовой втулкой 5, которая ввинчена в корпус 2 и закреплена установочным винтом 7, проушины 6, ввинченной во втулку и закрепленной в ней установочным винтом 8.
Рис. 14. Зажим более раннего изготовления:
1 палец (2-33); 2 зажим (2-32); 3 втулка (23); 4 головка с перекидной рукояткой (Сб2-15)
Действие механизма горизонтирования
Для грубого горизонтирования вертлюга необходимо, вращая рукоятку с гайкой 4 (см. рис. 12) против направления движения часовой стрелки, освободить зажим так, чтобы он свободно перемещался по ноге двуноги. При перемещении зажима 2 по ноге качается корпус подъемного механизма и изменяется положение (наклон) вертлюга и прицела.
