ВВЕДЕНИЕ
1.2. 12,7-мм пулемет автоматическое оружие, предназначенное для стрельбы по воздушным целям и для борьбы с огневыми точками противника и его живой силой, прикрытой легкой броней.
Дальность действительного огня из пулемета по огневым точкам 1 500 м; по целям, прикрытым легкой броней, не превышающей 10 мм, 800 м и по самолетам 1 600 м.
Прицельная дальность при стрельбе из пулемета по наземной цели 3 500 м. Предельная дальность полета пули около 7 000 м.
3. Стрельба из пулемета, в зависимости от характера целей, ведется короткими очередями (510 выстрелов), длинными очередями (1520 выстрелов) и непрерывным огнем.
Боевая скорострельность пулемета до 80 выстрелов в минуту.
4. Питание патронами производится из металлической ленты, рассчитанной на 50 патронов. Лента укладывается в металлическую коробку.
а
б

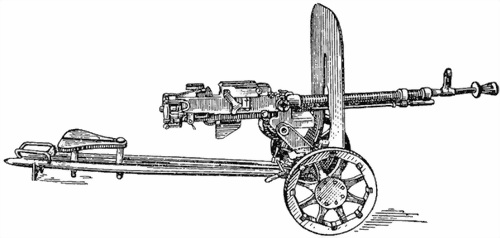

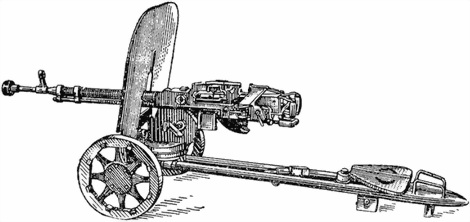

Рис. 1. Общий вид 12,7-мм пулемета обр. 1938/46 г.
5. Основные данные пулемета:
Вес пулемета на станке с коробкой для ленты, кг Около 157
Вес тела пулемета, кг 34,0
Вес станка (без щита и наплечника), кг 94,5
Вес щита, кг 24,5
а
б

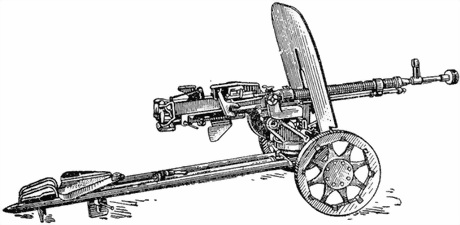

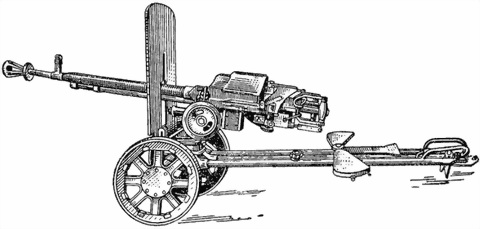

Рис. 2. Общий вид 12,7-мм пулемета (ДШК) обр. 1938 г.
Вес наплечника, кг 3,0
Вес ствола (собранного), кг 12,6
Вес патронной ленты, кг 1,0
Вес коробки с патронной лентой (без патронов), кг 4,4
Вес коробки со снаряженной патронной лентой, кг 11,0
Вес 12,7-мм патрона с бронебойной пулей (Б-32) кг 0,125-0137
Емкость патронной ленты (количество патронов) 50
Длина пулемета на станке, мм 2328
Ширина пулемета на станке, мм 708
Высота пулемета со щитом, мм 965
Высота пулемета без щита с поднятым прицелом, мм 755
Длина прицельной линии, мм 1113
Длина ствола с дульным тормозом, мм1069
Прицельная дальность:
при стрельбе из пулемета обр. 1938/46 г., м 3300
при стрельбе из пулемета обр. 1938 г., м 3500
Дальность полета пули, м 7000
Число нарезов 8
Начальная скорость пули, м/сек 830-850
Темп стрельбы, выстрелов в минуту 540-600
Боевая скорострельность, выстрелов в минуту 80
ЧАСТЬ I УСТРОЙСТВО 12,7-мм ПУЛЕМЕТА ОБР. 1938/46 г., ОБРАЩЕНИЕ С НИМ, ЕГО ХРАНЕНИЕ И СБЕРЕЖЕНИЕ
Глава I ПОНЯТИЕ ОБ УСТРОЙСТВЕ И.РАБОТЕ 12,7-мм ПУЛЕМЕТА обр. 1938/46 г
7. Автоматическое действие пулемета основано на принципе использования энергии пороховых газов, отводимых из канала ствола через специальное поперечное (газоотводное) отверстие.
8. Запирание ствола затвором осуществляется двумя боевыми упорами, раздвигаемыми в стороны движением ударника и упирающимися в боевые уступы ствольной коробки.
9. Охлаждение ствола воздушное. Питание пулемета патронами производится через приемник ползункового типа из металлической ленты. Конструкция приемника обеспечивает двустороннее (правое и левое) питание пулемета. Прицел открытый рамочный.
Из пулемета можно вести только автоматический огонь.
10. Пулемет устанавливается на универсальный станок обр. 1938 г., допускающий ведение стрельбы по наземным и воздушным целям. Для обстрела самолетов на пулемет крепится зенитный прицел.
11. Для производства стрельбы необходимо зарядить пулемет, навести его в цель и нажать на крючки спускового рычага.
При выстреле часть пороховых газов, следующих по каналу ствола за пулей, после прохождения пулей газоотводного отверстия в стволе устремляется в канал газовой каморы и, действуя на газовый поршень, толкает его назад. Затворная рама, соединенная со штоком поршня; также отходит назад, увлекая назад сначала ударник затвора, а затем затвор, и сжимает возвратно-боевую пружину. Движение затвора назад начинается после того, как его боевые упоры выйдут из-за боевых уступов ствольной коробки и полностью войдут в боковые выемы остова затвора после выхода
утолщенной части ударника из затвора назад.
Сведение боевых упоров происходит в результате действия скосов фигурного паза затворной рамы на нижние выступы боевых упоров. После полного выхода боевых упоров из-за боевых уступов ствольной коробки затвор отводится затворной рамой назад. По пути движения назад затворная рама рукояткой поворачивает рычаг рамы вместе с его осью. Ось рычага рамы своим выступом поворачивает рычаг ползуна, соединенный с ползуном. Ползун отходит влево, а верхние пальцы заскакивают за очередной патрон. При движении затворной рамы назад ползун передвигает ленту в приемнике на один патрон.
Возвращение подвижной системы в крайнее переднее положение происходит под действием возвратно-боевой пружины.
При движении вперед затвор досылателем натыкается на очередной патрон в продольном приемном окне приемника и досылает его в патронник. Заняв крайнее переднее положение, затвор останавливается, а затворная рама вместе с ударником продолжает двигаться вперед. Утолщенная часть ударника разводит в стороны боевые упоры, а последние своими концами входят в боевые уступы ствольной коробки. Этим достигается полное и надежное запирание канала ствола в момент выстрела.
Продолжая двигаться вперед, ударник ударяет по бойку, боек выходит из канала затвора и разбивает капсюль патрона. Происходит выстрел.
13. Гильза служит для соединения всех частей патрона. Она имеет: корпус, внутри которого помещается пороховой заряд; скат для упора в конус патронника; дульце, в которое вставлена пуля; выточку для зацепа выбрасывателя и дно.
