отделить двуногу-лафет от ствола, освободив тем самым ствол от закрепления в обойме амортизатора, для чего снять с лирки ключ зажима наметки и отвинтить им контргайку и гайку зажима наметки, затем открыть наметку и отделить ствол от обоймы, удерживая при этом двуногу-лафет от падения;
отделить ствол от опорной плиты, для чего развернуть ствол миномета в опорной чашке плиты на 90° так, чтобы грани шаровой пяты казенника были параллельны боковым стенкам чашки, и вывести шаровую пяту казенника из чашки плиты, приложив усилие в направлении оси ствола.
Сборка
Сборку миномета производить в следующем порядке:
соединить ствол с опорной плитой, для чего ствол миномета вставить в опорную чашку плиты так, чтобы грани шаровой пяты казенника были параллельны боковым стенкам и шаровая пята вошла в гнездо чашки до упора, после чего ствол повернуть на 90° контрольной площадкой кверху;
соединить двуногу-лафет со стволом; для этого подставить двуногу-лафет, вложить ствол в обойму амортизатора и закрепить наметку, соединить ее обоймой при помощи зажима наметки, совместив при этом риску на наметке с белой линией на стволе, после чего ключом затянуть гайку и контргайку зажима наметки, а рукоятку ключа вложить в пружинную лирку обоймы;
установить прицел, для чего вставить ось прицела в отверстие переходного кронштейна прицела, закрепленного на вертлюге, и закрепить прицел, повернув рукоятку слева направо;
закрепить на стволе предохранитель от двойного заряжания (см. рис. 27), для чего надеть на дульную часть ствола миномета гайку 2 буртом вниз, вставить в гайку разрезное кольцо 3 так, чтобы бурт разрезного кольца упирался в бурт гайки; надеть на ствол миномета корпус предохранителя 4 так, чтобы внутренний кольцевой выступ его уперся в дульный срез ствола, а предохраняющий механизм был расположен сверху; затем навинтить комбинированным ключом Сб51-1 гайку 2 на корпус предохранителя 4 до отказа, ударяя молотком по рукоятке ключа.
Порядок полной разборки и сборки узлов миномета приведен во второй главе настоящего Руководства.
Миномет состоит из отдельных частей, так называемых сборочных единиц, обозначенных в чертежах сокращенно Сб. Каждая отдельная часть (сборочная единица) имеет свой номер. Так, например, труба с казенником составляет первую сборочную единицу и обозначается Сб1, двунога-лафет Сб2 и т. д.
Каждая отдельная часть (сборочная единица) состоит из отдельных деталей, которым в пределах сборочных единиц присвоен свой порядковый номер.
Например, обтюрирующее кольцо (дет. 40) входит в первую сборочную единицу; полный чертежный номер обтюрационного кольца будет 1-40. Корпус казенника (дет. 80) входит в первую сборочную единицу, полный чертежный номер его будет 1-80 и т. д.
Для удобства пользования Руководством нумерация деталей на рисунках принята произвольная. Полные чертежные номера деталей проставлены в скобках в подрисуночном тексте. В подрисуночном тексте, относящемся к боеприпасам, ходам, узлам миномета прежних выпусков, прицелам и приборам для освещения, чертежные номера деталей не указываются.
В приложении 3 «Иллюстрированная ведомость инструмента и принадлежности» приведены полные чертежные номера деталей и сборочных единиц. При переписке с ГАУ и органами снабжения необходимо указывать полные чертежные номера деталей.
ГЛАВА II. УСТРОЙСТВО МИНОМЕТА, ДЕЙСТВИЕ МЕХАНИЗМОВ И ИХ СБОРКА И РАЗБОРКА
Ствол миномета состоит из трубы 1 (рис. 2), казенника 2 со стреляющим приспособлением, обтюрационного кольца 3 и хомута 4 с опорами для укладки и крепления ног двуноги-лафета по-походному.

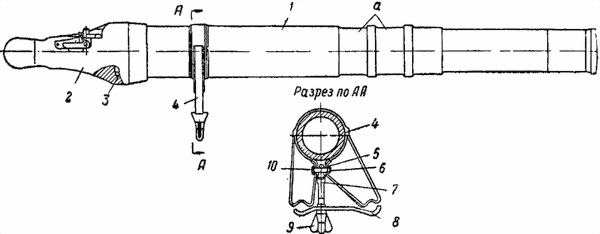

Рис. 2. Ствол:
1 труба (11); 2 казенник (Сб1-16); 3 обтюрирующее кольцо (1-40); 4 хомут с опорами (Сб1-9); 5 гайка (1-49); 6 шплинт (1-50); 7 специальный болт (1-44); 8 прижимная планка (1-45); 9 барашек (1-46); 10 болт (1-48), а кольцевые выточки
Труба. Канал трубы гладкий, полированный. В дульной части его имеется коническая фаска (входной конус) для обеспечения удобства заряжания (направления стабилизатора мины при опускании ее в ствол) и для устранения влияния возможных наминов на дульном срезе. На наружной поверхности дульной части трубы миномета имеется утолщение, предназначенное для крепления предохранителя от двойного заряжания и для упрочения дульной части трубы. Труба на наружной поверхности казенной части имеет резьбу для соединения с казенником и конический скат с кольцевыми уступами.
В средней части трубы имеются две кольцевые выточки а, в которые помещается обойма двуноги-лафета; ближе к казенной части на трубе имеется кольцевая выточка для крепления хомута 4. Кроме того, для проверки нулевой линии прицеливания на трубе имеются контрольная площадка и продольная белая полоса.

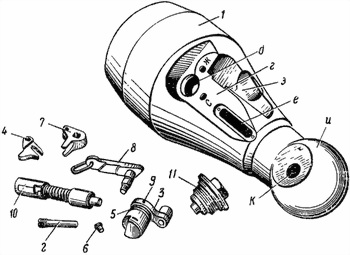

Рис. 3. Казенник в разобранном виде:
1 корпус казенника (1-80); 2 ось крючка (1-33); 3 ручка переключателя (Сб1-5); 4 крючок (1-32); 5 переключатель (1-81); 6 установочный винт (1-37); 7 рычаг ударника (Сб1-6); 8 ручка рычага со звеном (Сб1-7); 9 штифт (1-82); 10 ударник (Сб1-2); 11 ударный механизм (Сб1-15); г площадка; д отверстие для переключателя; е окно; з выемка; и шаровая пята; к отверстие; Ж и С буквы, определяющие положение переключателя
