Механизм закрепления тела пулемета служит для закрепления задней части тела пулемета на раме при помощи крюка и рукоятки.
28. Механизм наводки пулемета СГМБ (рис. 35) служит для соединения тела пулемета с кронштейном бронетранспортера и для придания стволу пулемета нужного направления при стрельбе. Он состоит из вертлюга и сектора с рамой.
а
б

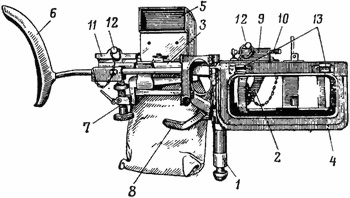

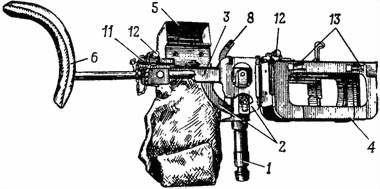

Рис. 35. Механизм наводки пулемета СГМБ:
а с механизмом тонкой наводки; б упрощенный (без механизма тонкой наводки); 1 вертлюг; 2 сектор; 3 рама; 4 держатель; 5 гнльзоулавлнватель; 6 плечевой упор; 7 механизм тонкой наводки; 8 рукоятка стопорного болта для закрепления сектора; 9 передней ползун; 10 амортизатор; 11 задней ползун; 12 засовы; 13 захваты
Вертлюг имеет конусную часть с кольцевой выточкой на конце для соединения с кронштейном БТР; вырез для помещения сектора; стопорный болт с рукояткой для закрепления сектора в вырезе. Приданное при наводке положение вертлюгу фиксируется стопорным болтом кронштейна.
Сектор с рамой соединен при помощи оси. На заднем конце сектора собран механизм тонкой наводки, состоящий из винта с маховичком и муфты с зажимным винтом.
Рама имеет: на верхней плоскости основания для переднего и заднего ползунов; с правой стороны против приемного окна пулемета держатель для помещения патронной коробки; с левой стороны против выводного окна гильзоулавливатель; в задней части пазы для присоединения направляющей плечевого упора.
Держатель может устанавливаться в двух положениях: перпендикулярно к пулемету (при стрельбе) и параллельно (в положении «по-походному»). На нем имеются захваты для крепления плечевого упора в походном положении.
Ползуны имеют проушины с засовами для соединения тела пулемета с рамой. На переднем ползуне имеется пружинный (две пружины) амортизатор, смягчающий действие силы отдачи при стрельбе, что обеспечивает лучшую кучность боя. Для ограничения смещения заднего ползуна вперед и назад на нем сверху имеется винт. Внутри ползуна помещается пружина компенсатор.
Плечевой упор служит для управления пулеметом при стрельбе и для повышения меткости стрельбы. Положение плечевого упора на пулемете фиксируется защелкой направляющей. Его длина в зависимости от роста пулеметчика может быть изменена перемещением стержня в направляющей.
Упрощенный механизм наводки (см. рис. 35, б) имеет следующие отличия:
отсутствует механизм тонкой наводки;
сектор приварен к раме;
вертлюг скреплен с рамой осью.
29. Кронштейн пулемета СГМТ (рис. 36) служит для соединения тела пулемета с люлькой пушки и для выверки пулемета. Положение кронштейна по боковому направлению может изменяться с помощью прокладок, что позволяет устанавливать ствол пулемета посредине отверстия башни.
К кронштейну с помощью стоек прикрепляется рама пулемета с двумя ползунами. Они имеют проушины с засовами для соединения тела пулемета с рамой. На переднем ползуне имеется пружинный амортизатор, смягчающий действие силы отдачи при стрельбе, что обеспечивает лучшую кучность боя. Для ограничения смещения заднего ползуна вперед и назад на нем сверху имеется винт.
Рама со стойками и горизонтальным винтом, с втулками, помещенными в проушине кронштейна, составляет выверочный механизм. На втулках горизонтального винта и на втулках задней стойки по окружности нанесено по десять делений. Цена каждого деления одна тысячная. При выверке пулемета ось канала ствола вращением втулок устанавливается параллельно оси канала ствола пушки и под необходимым углом возвышения.
а
б
Рис. 36. Кронштейн пулемета СГМТ:
а вид справа; б вид сзади; 1 кронштейн: 2 рама с ползунами и амортизатором; 3 передняя стойка; 4 задняя стойка; 5 втулка выверочного механизма; 6 винт выверочного механизма
К кронштейну также прикреплены: с правой стороны держатель для помещения патронной коробки с лентой, с левой стороны гильзоулавливатель.
а
б

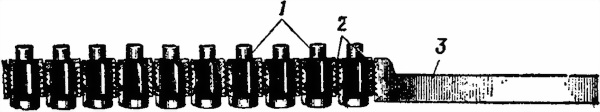

Рис. 37. Патронная лента и коробка:
а лента; б коробка; 1 звенья; 2 соединительные пружины; 3 наконечник; 4 крышка; 5 застежка; 6 завертка
31. Снаряженная патронная лента укладывается в металлическую коробку. Коробка для патронной ленты имеет откидную крышку, застежку и завертку; внутрь коробки вложена картонная прокладка.

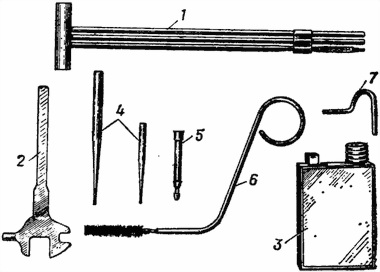

Рис. 38. Принадлежность к пулемету:
1 шомпол; 2 комбинированный ключ; 3 масленка; 4 выколотки; 5 извлекатель; 6 коленчатый стержень с ершиком; 7 ключ замыкателя ствола
К принадлежности относятся: шомпол, комбинированный ключ, масленка, выколотки, извлекатель, коленчатый стержень с ершиком, ключ замыкателя ствола и молоток.
Шомпол служит для чистки ствола. Составные части стержня шомпола ввинчиваются одна в другую. На одном конце шомпола имеется ручка, а на другом две щели для продевания пакли или ветоши.
Комбинированный ключ служит для отвинчивания и навинчивания частей пулемета. Он имеет: большой вырез для пламегасителя и меньший вырез для гайки и головки крепительного винта основания мушки; прилив с квадратным гнездом для взвинчивания и ввинчивания мушки. Концом рукоятки ключа смещается ствол при отделении его в нагретом состоянии.
