Масленка служит для хранения смазки.
Выколотки служат для выталкивания шпилек и осей.
Извлекатель служит для удаления из патронника оторвавшейся части гильзы при ее поперечном разрыве.
Коленчатый стержень с ершиком служит для чистки и смазки патронника.
Ключ замыкателя ствола служит для вращения винта замыкателя ствола при изменении расстояния между дном выреза затвора и казенным срезом ствола.
Молоток применяется для отделения и присоединения регулятора.
Принадлежность укладывается в сумку и должна находиться при пулемете. В сумке также укладываются запасные части пулемета.
Для предохранения пулемета от пыли, дождя и т. д. положен брезентовый чехол.
Для стрельбы из пулемета применяются патроны с обыкновенными (со стальными сердечниками, с легкими обр. 1908 г. и тяжелыми обр. 1930 г.), трассирующими и бронебойно-зажигательными пулями. Для отличия патронов головные части пуль имеют различную окраску.
Гильза служит для соединения всех частей патрона. Она имеет корпус для помещения порохового заряда; дульце, в которое вставлена пуля; скат являющийся переходной частью от корпуса к дульцу; дно с закраиной для захвата гильзы зацепом выбрасывателя с целью ее извлечения из патронника.

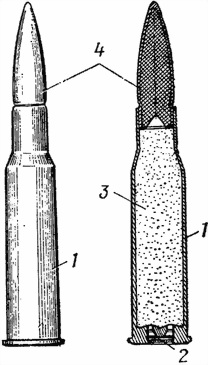

Рис. 39. 7,62-мм боевой патрон:
1 гильза; 2 пуля; 3 пороховой заряд; 4 капсюль
Дно корпуса гильзы имеет гнездо для капсюля, наковальню, на которой капсюль разбивается бойком, два затравочных отверстия, через которые пламя от капсюля проникает к пороху.
Капсюль состоит из латунного колпачка с впрессованным в него ударным составом и фольги, прикрывающей ударный состав.
Пороховой заряд наполняет корпус гильзы.
Пуля (рис. 40) в зависимости от назначения имеет различное устройство.
Пуля со стальным сердечником, ее головная часть окрашена в серебристый цвет. Она состоит из стальной плакированной томпаком оболочки, свинцовой рубашки и стального сердечника.
Легкая пуля обр. 1908 г. не окрашена. Она состоит из железной плакированной томпаком оболочки и сердечника (сплав свинца с сурьмой), впрессованного в оболочку.
Тяжелая пуля обр. 1930 г., ее головная часть окрашена в желтый цвет. Она устроена так же, как и легкая пуля обр. 1908 г., но отличается от нее формой и большей массой.
Трассирующая пуля, ее головная часть окрашена в зеленый цвет. Она состоит из оболочки, сердечника и стаканчика с запрессованным трассирующим составом. Трассирующий состав воспламеняется при вылете пули из канала ствола и, сгорая, оставляет за пулей яркий светящийся след, хорошо видимый днем и ночью.
Бронебойно-зажигательная пуля, ее головная часть окрашена в черный и красный цвета. Она предназначена для зажигания горючих жидкостей и для поражения живой силы противника, находящейся за легкими броневыми прикрытиями, на дальностях до 500 м.

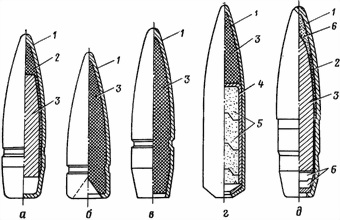

Рис. 40. Пули:
а со стальным сердечником; б легкая; в тяжелая; г трассирующая; д бронебойно-зажигательная; 1 оболочка; 2 свинцовая рубашка; 3 сердечник; 4 стаканчик; 5 трассирующий состав; 6 зажигательный состав
При ударе пули о броню зажигательный состав воспламеняется и, проникая через отверстие в броне, зажигает горючую жидкость.
34. Патроны укупориваются в деревянные ящики. В ящике укладываются две герметически закрытые металлические коробки по 440 патронов в каждой; патроны в коробках упакованы в пачки по 20 штук в каждой. Всего в ящике помещается 880 патронов.
На боковых стенках ящиков, в которые укупорены патроны с пулей со стальным сердечником, с тяжелой, трассирующей и бронебойно-зажигательной пулями, нанесены цветные полосы, соответствующие окраске головных частей пуль. Если в ящике находятся патроны с легкой пулей, на боковых стенках цветные полосы отсутствуют.
Глава IV РАБОТА ЧАСТЕЙ И МЕХАНИЗМОВ ПУЛЕМЕТА
Затворная рама с поршнем, затвором и движком находится в крайнем переднем положении, передний конец поршня в патрубке газовой камеры. Канал ствола закрыт затвором. Задний конец затвора смещен вправо; его опорная плоскость упирается в боевой уступ ствольной коробки затвор заперт. Ползун приемника под действием косых пазов затворной рамы смещен вправо; пальцы подачи пружиной отжаты вверх. Боек под действием передней стенки «сапожка»
сдвинут вперед; передний конец его выступает из отверстия выреза затвора для дна гильзы.
Возвратно-боевая пружина находится в состоянии наименьшего сжатия, рукоятка перезаряжания в крайнем переднем положении; ее защелка заскочила за стенку выреза в передней скобе ствольной коробки.
Ползун спускового механизма под действием пружины отведен в крайнее заднее положение. Шептало выступом ползуна удерживается в верхнем положении. Выключатель при помощи ползуна повернут; его кулачок сдвинут назад, а верхний конец приподнят. Спусковой рычаг стоит на предохранителе; его верхний конец пружиной отведен назад. Крышка приемника закрыта. Верхние пальцы крышки приемника и подаватель под действием своих пружин опущены вниз; Прицельная рамка опущена; механизмы вертикальной и горизонтальной наводки закреплены.
Источник питания электроспуска пулемета СГМТ выключен. Якорь электроспуска находится в крайнем правом положении и не воздействует на малый рычаг.
