ЧАСТЬ ПЕРВАЯ УСТРОЙСТВО, ХРАНЕНИЕ И СБЕРЕЖЕНИЕ СНАЙПЕРСКОЙ ВИНТОВКИ
Глава I ОБЩИЕ СВЕДЕНИЯ
Огонь из снайперской винтовки наиболее эффективен на расстояния до 800 м. Прицельная дальность стрельбы с оптическим прицелом 1300 м, с открытым прицелом 1200 м.
Дальность прямого выстрела по грудной фигуре 430 м, а по бегущей фигуре 640 м.
Боевая скорострельность до 30 выстрелов в минуту.
Масса снайперской винтовки без штыка-ножа, с оптическим прицелом, неснаряженным магазином и щекой приклада 4,3 кг.
2. Для стрельбы из снайперской винтовки применяются винтовочные патроны с обыкновенными, трассирующими и бронебойно-зажигательными пулями или винтовочные снайперские патроны.
Огонь из снайперской винтовки ведется одиночными выстрелами.
Подача патронов при стрельбе производится из коробчатого магазина емкостью на 10 патронов.
ствола со ствольной коробкой, открытым прицелом и прикладом;
крышки ствольной коробки;
возвратного механизма;
затворной рамы;
затвора;
газовой трубки с регулятором, газового поршня и толкателя с пружиной;
ствольных накладок (правой и левой);
ударно-спускового механизма;
предохранителя;
магазина;
щеки приклада;
оптического прицела,
штыка-ножа.
В комплект снайперской винтовки входят: принадлежность, ремень, чехол для оптического прицела, сумка для переноски оптического прицела и магазинов, сумочка для переноски зимнего устройства освещения сетки, запасных батареек и масленки.

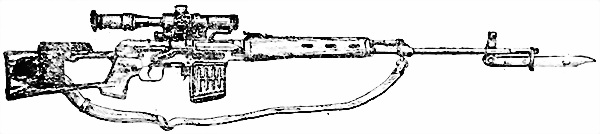

Рис. 1. Общий вид снайперской винтовки Драгунова

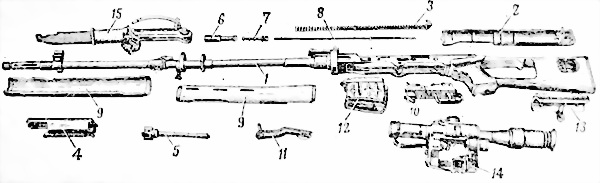

Рис. 2. Основные части и механизмы снайперской винтовки:
1 ствол со ствольной коробкой, открытым прицелом и прикладом; 2 крышка ствольной коробки; 3 возвратный механизм; 4 затворная рама; 5 затвор; 6 газовая трубка с регулятором; 7 газовый поршень; 8 толкатель с пружиной; 9 ствольные накладки; 10 ударно-спусковой механизм; 11 предохранитель; 12 магазин; 13 щека приклада; 14 оптический прицел; 15 штык-нож
4. Снайперская винтовка является самозарядным оружием. Перезаряжание винтовки основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню.
При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и затворную раму в заднее положение. При отходе затворной рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает ее из ствольной коробки наружу, а затворная рама сжимает возвратные пружины и взводит курок (ставит его на взвод автоспуска).
В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка. Курок становится на боевой взвод. Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки.
Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и ее зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка.
При выстреле последним
патроном, когда затвор отойдет назад, подаватель магазина поднимает вверх останов затвора, затвор упирается в него и затворная рама останавливается в заднем положении. Это является сигналом о том, что надо снова зарядить винтовку.
Глава II РАЗБОРКА И СБОРКА СНАЙПЕРСКОЙ ВИНТОВКИ
5.Разборку и сборку винтовки следует производить на столе или чистой подстилке; части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую, не применять излишних усилий и резких ударов. При сборке винтовки сличить номера на ее частях: номеру на ствольной коробке должны соответствовать номера на затворной раме, затворе, ударно-спусковом, механизме, крышке ствольной коробки, оптическом прицеле и других частях винтовки.
Обучение разборке и сборке на боевых винтовках разрешается лишь в исключительных случаях с соблюдением особой осторожности в обращении с частями и механизмами.
6. Порядок неполной разборки снайперской винтовки.
1) Отделить магазин. Взять магазин правой рукой, нажимая большим пальцем на защелку (рис. 3), подать нижнюю часть магазина вперед и отделить его. После этого проверить, нет ли патрона в патроннике, для чего опустить предохранитель вниз, отвести рукоятку перезаряжания назад, осмотреть патронник и отпустить рукоятку.

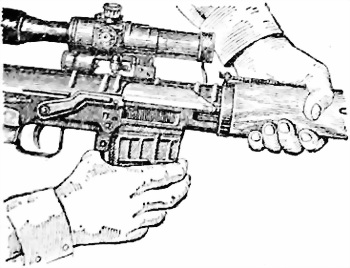

Рис. 3. Отделение магазина
2) Отделить оптический прицел. Приподнять ручку зажимного винта и повернуть ее в сторону наглазника до отказа (рис. 4); сдвинуть прицел назад и отделить его от ствольной коробки.

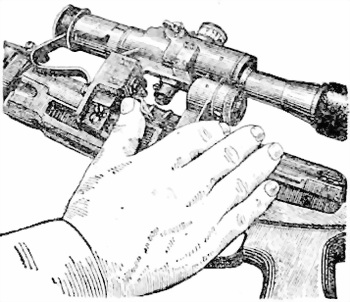

Рис. 4. Отделение оптического прицела
3) Отделить щеку приклада. Повернуть застежку замка щеки вниз (рис. 5); снять петлю с зацепа обоймы и отделить щеку.
