гладкая цилиндрическая часть, служащая для направления ствола в ствольную коробку, не имеет царапин и забоин, препятствующих вхождению ствола в ствольную коробку.

178. Осмотреть замыкатель ствола. Замыкатель ствола считать исправным, когда:

цилиндрический навинтованный хвост для ввинчивания замыкателя в поперечное отверстие в ствольной коробке и шестигранная головка под ключ не имеют скрошенности и зазубрин;

замыкатель ствола свободно ввинчивается в поперечное навинтованное отверстие в ствольной коробке и при правильно ввинченном стволе прочно удерживает его в приданном положении.

179. Осмотреть ствольную коробку. Ствольную коробку считать исправной, когда:

ленточная резьба для соединения со стволом не имеет зазубрин, загрязнения и других повреждений;

вкладыш отскока надежно впрессован в свое гнездо и не имеет скуса металла и других повреждений.

180. Осмотреть затвор и его части. Затвор и его части считать исправными, когда:

зацеп выбрасывателя и его пружина не имеют зазубрин, заусенцев, входят в соответствующий паз в остове затвора и надежно закрепляются штифтом при сборке;

отражатель, пружина и стержень отражателя не имеют погнутостей, зазубрин, свободно входят в продольный канал остова затвора и надежно закрепляются шпилькой при сборке;

боек не скрошен, не искривлен и не погнут, а его пружина не имеет осадки или поломки.

181. Осмотреть затворную раму. Затворную раму считать исправной, когда:

ролик задержки отскока затворной рамы под действием пружины работает правильно и при нажиме пальцем энергично возвращается в прежнее положение;

резьба штока и гнезда в затворной раме не имеет забоин, скрошенности металла и царапин; затворная рама прочно соединяется со штоком.

182. Осмотреть затыльник. Затыльник считать исправным, когда:

буфер затвора не погнут и на его передней плоскости нет забоин и скрошенности металла;

трубка буфера затвора довернута до отказа и его шпилька надежно закреплена раскерновкой.

183. Осмотреть приемник. Приемник считать исправным, когда;

рычаг-подаватель не погнут;

храповик по отношению к барабану приемника не имеет качки;

пружины защелок и зуба рычага-подавателя исправны;

на выступах и ребрах пазов приемника нет забоин, зазубрин и других повреждений;

задержка и фиксатор патрона, задержка рычага-подавателя, отсекатель патронов, основание защелки крышки приемника и шайбы проушин крышки приемника не имеют качки, зазубрин, трещин и других повреждений;

рычаг-подаватель приемника прочно сидит в основании приемника;

ось барабана довернута до отказа и прочно закреплена.

Часть II ЗЕНИТНЫЕ ПРИЦЕЛЫ обр. 1943, 1938 и 1941 гг. К 12,7-мм ПУЛЕМЕТАМ обр. 1938/48 г. и обр. 1938 г

Глава X ЗЕНИТНЫЙ ПРИЦЕЛ обр. 1943 г

БОЕВЫЕ СВОЙСТВА И НАЗНАЧЕНИЕ ЗЕНИТНОГО ПРИЦЕЛА ОБР. 1943 г.
184.

185. Зенитный прицел обр. 1943 г. для стрельбы по воздушным целям устанавливать на 12,7-мм пулемет обр. 1938/46 г. и на пулемет обр. 1938 г. на универсальном станке обр. 1938 г.

Вес зенитного прицела без футляра 2 кг.

ОСНОВНЫЕ ЧАСТИ ЗЕНИТНОГО ПРИЦЕЛА
186.

Передний визир (рис. 91) служит для наводки пулемета в цель. Он состоит из рамы прицела, рукоятки и кольца с прицельной шкалой.

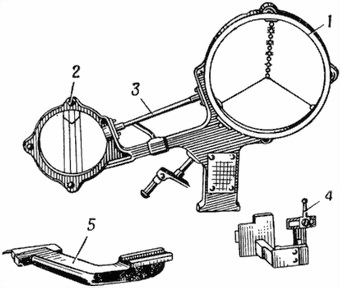

Рис. 90. Общий вид зенитного прицела обр. 1943 г.:

1 передний визир; 2 курсовой визир; 3 соединительный валик; 4 задний визир; 5 промежуточный кронштейн к пулемету обр. 1938 г.

Рама прицела имеет ролики с осями для направления вращения кольца, трубку с зажимом для соединения с курсовым визиром, кронштейн для соединения с промежуточным кронштейном, стойки с отверстиями для прохода валика, ручки и шестерни сон втулкой для соединительного валика. Втулка имеет пазы для шпильки соединительного валика. Стойка на раме укреплена винтами. На внутренней поверхности рамы внизу нанесена риска для установки кольца при сборке прицела.

Рукоятка вставлена в отверстие стоек рамы. Она имеет откидную ручку для вращения и валик с шестерней. Шестерня вращает кольцо.

Кольцо по окружности имеет зубья для зацепления с зубьями шестерни. Внутри кольца прикреплена по радиусу кольца прицельная шкала с 10 отверстиями. Каждое отверстие соответствует одному делению прицела. Для удобства отсчета четные деления отмечены соответствующим количеством зубчиков. Например, второе по порядку кольцо (не считая центрального) имеет два зубчика (один справа и один слева), четвертое четыре зубчика и т. д. Нечетные деления зубчиков не имеют. Прицельная шкала удерживается в кольце двумя растяжками. Кольцо снаружи имеет паз, по которому скользят ролики рамы прицела. Внутри кольца сделана риска для установки его в раме при сборке прицела. На лицевой стороне рамы укреплена таблица делений.

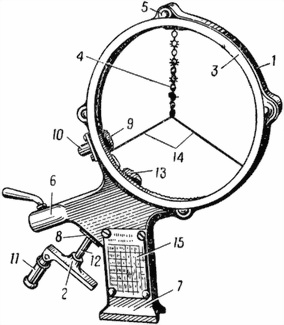

Рис. 91. Передний визир:

1 рама; 2 рукоятка; 3 кольцо; 4 прицельная шкала; 5 ролики; 6 трубка с зажимом; 7 кронштейн; 8 стойка; 9 шестерня соединительного валика; 10 пазы; 11 откидная ручка; 12 валик; 13 шестерня; 14 растяжка; 15 табличка

187. Курсовой визир (рис. 92) служит для установки прицельной шкалы параллельно движению самолета, а также для проверки ее положения. Он состоит из рамы и кольца с курсовыми нитями.
