Зажим основания служит для удержания наплечника в горизонтальной плоскости в приданном ему положении.

Для освобождения зажима основания следует повернуть рукоятку зажима по часовой стрелке. Муфты сначала зажимать рукой и затем подтягивать ключом.

МЕТАЛЛИЧЕСКАЯ ЛЕНТА И КОРОБКА К НЕЙ
79.

Каждое звено ленты снабжено двумя парами пружинящих рожек для удержания патрона от выпадания и упором для придания правильного положения патрону в ленте.

80. Снаряженная лента укладывается в металлическую коробку гармошкой. Коробка крепится на кронштейне станка.

а

б

Рис. 63. Лента и коробка к ней:

а лента; б коробка

ПРИНАДЛЕЖНОСТЬ К ПУЛЕМЕТУ
81.

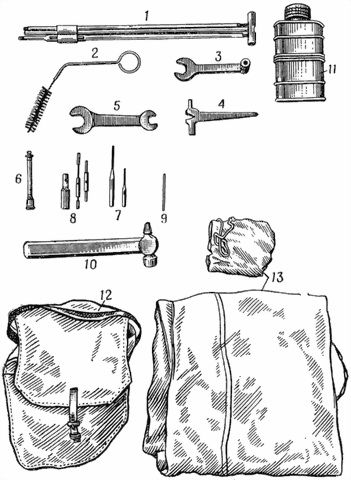

Рис. 64. Принадлежность:

1 составной шомпол; 2 коленчатый стержень с ершиком; 3 ключ регулятора газовой каморы и клина ствола; 4 ключ-отвертка; 5 ключ для станка; 6 извлекатель; 7 выколотки; 8 прочистки; 9 вороток; 10 молоток слесарный; 11 сосуд для смазки; 12 сумка для принадлежности; 13 чехлы пулемета

К принадлежности относятся:

составной шомпол для чистки и смазки канала ствола, имеющий три звена, ручку и наконечник;

коленчатый стержень с ершиком для смазки патронника и подвижных частей;

ключ регулятора газовой каморы и клина ствола, имеющий вырез для затягивания (освобождения) гайки регулятора и ввинчивания (вывинчивания) трубки буфера затворной рамы и гнездо для гаек клина ствола и оси приемника;

ключ-отвертка, имеющий четырехгранное гнездо для установки мушки по высоте, шестигранное гнездо для гайки мушки и гайки болта основания мушки, вырез для штока газового поршня и гайки оси рычага затворной рамы и отвертку для винтов;

извлекатель для удаления из патронника оторвавшейся части гильзы;

выколотки большая и малая для вынимания при разборке пулемета шплинтов, осей и шпилек;

прочистки для удаления порохового нагара из газовых путей пулемета: прочистка с воротком для газовой каморы и газового регулятора; большая и малая прочистки с воротком для газового регулятора;

молоток слесарный;

молоток деревянный;

сосуд для смазки;

ключ для станка.

Принадлежность к пулемету хранится в брезентовой сумке.

Глава V ВЗАИМОДЕЙСТВИЕ ЧАСТЕЙ И МЕХАНИЗМОВ ПУЛЕМЕТА

ПОЛОЖЕНИЕ ЧАСТЕЙ И МЕХАНИЗМОВ ПУЛЕМЕТА ДО ЗАРЯЖАНИЯ
82.

а) Затворная рама вместе с затвором находится в крайнем переднем положении. При этом:

возвратно-боевая пружина передним концом упирается в задний кольцевой выступ газового поршня, задним в дно направляющей трубки поршня и находится в состоянии наименьшего сжатия;

поршень передней частью входит в канал газового регулятора;

затворная рама стойкой упирается в заднюю часть затвора;

боевые упоры затвора утолщенной частью ударника разведены в стороны, передние концы их упираются в затвор, а задние в боевые уступы ствольной коробки; ствол надежно заперт; ударник передней частью нажимает на боек, который выходит через отверстие чашечки остова затвора.

б) Отражатель находится в переднем положении.

в) Выбрасыватель под действием пружины повернут на оси и занимает верхнее положение.

г) Передний конец рычага шептала и шептало под действием пружины шептала приподняты вверх. Задний конец рычага шептала опущен вниз.

д) Спусковой рычаг с крючком, поджимаемый рычагом шептала, повернут на оси вперед.

е) Приемник пулемета свободен от патронов и закрыт на защелку. Рычаг рамы удерживается фиксатором. Верхние пальцы вместе с ползуном занимают крайнее левое положение.

РАБОТА ЧАСТЕЙ И МЕХАНИЗМОВ ПУЛЕМЕТА ПРИ ЗАРЯЖАНИИ
83.

установить предохранитель в положение «Огонь»;

подать в приемник первый патрон снаряженной ленты так, чтобы он зашел за подающие пальцы ползуна;

энергично отвести подвижную систему за рукоятку перезаряжания назад до постановки боевого взвода затворной рамы на шептало; подать рукоятку перезаряжания вперед.

Примечание. Отводить подвижную систему назад можно также при помощи гильзы или патрона, вставленных в рукоятку затворной рамы.

84. При отводе рукоятки перезаряжания (или рукоятки затворной рамы) назад:

а) Газовый поршень своим передним концом выходит из регулятора газовой каморы и сжимает возвратно-боевую пружину, задний конец которой упирается в дно направляющей трубки поршня.

б) Затворная рама отводит назад ударник; утолщенная часть ударника, отойдя назад, освобождает боевые упоры.

в) Боевые

упоры затвора под действием скосов фигурного паза затворной рамы сводятся, выходят из боевых уступов ствольной коробки и входят в выемы остова затвора; затвор расцепляется со ствольной коробкой.

г) Затворная рама передней стенкой фигурного паза упирается в нижний выступ и отводит затвор назад.

д) Затворная рама, продолжая двигаться назад, своей рукояткой входит в вилку рычага приемника и отводит его назад.

При отходе рычага назад поворачивается его ось; ось рычага своим выступом поворачивает рычаг ползуна вокруг своей оси. Передний конец рычага подает ползун вправо. При этом верхние пальцы ползуна подают патрон в приемное окно основания приемника. Очередной патрон, пройдя нижние пальцы, останавливается в исходном положении до последующей подачи его в приемное окно.

е) Отходящая назад затворная рама своей нижней плоскостью утапливает шептало до тех пор, пока срез вкладыша затворной рамы не пройдет шептало, а затворная рама не упрется в буфер. Освобожденное шептало под действием своей пружины поднимается вверх. При возвращении подвижной системы в переднее положение затворная рама своим боевым взводом упирается в шептало и удерживается в этом положении.
