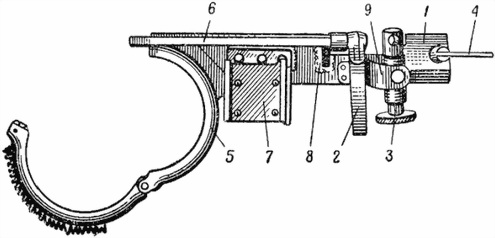

Рис. 55. Основание вертикальной наводки:
1 остов основания; 2 зажим грубой вертикальной наводки; 3 механизм тонкой наводки; 4 зажим тонкой вертикальной наводки; 5 хомут; 6 тяга основания; 7 кронштейн патронной коробки; 8 выступ с окном; 9 кронштейн механизма тонкой вертикальной наводки
Остов основания имеет:
в передней части хомут, состоящий из двух хомутин; задняя часть хомута составляет одно целое с основанием вертикальной наводки, передняя часть хомута соединена снизу с осью основания, а сверху с тягой основания;
Рис. 56. Зажим грубой вертикальной наводки:
1 тяга; 2 втулка; 3 гайка зажима с рукояткой
в средней части кронштейн патронной коробки с защелкой, выступ с окном для прохода тяги и кронштейн механизма тонкой наводки;
в задней части отверстие для прохода винта зажима тонкой наводки.
Зажим грубой вертикальной наводки (рис. 56) состоит из тяги, втулки и гайки зажима с рукояткой.
Тяга зажима имеет отверстие для оси, соединяющей тягу с передней частью хомута, и навинтованный конец гайки зажима.
Механизм тонкой наводки служит для точной вертикальной наводки пулемета при стрельбе. Он состоит из подъемного винта, матки подъемного винта, колпачка, шпилек, маховичка и шплинта.
Зажим тонкой наводки состоит из болта, гайки и рукоятки.
Нижний качающийся стол (рис. 57) служит основанием для сборки качающейся части станка. Нижний качающийся стол имеет:
пазы для соединения с верхним столом и для направления его движения при откате и накате;
цилиндрическое гнездо для болта и пружины амортизатора;
кронштейн, задний конец которого служит для крепления пулемета к станку при помощи ползуна с проушинами и навинтованной оси заднего крепления с рукояткой.
Кронштейн имеет: пружинную задержку для удержания рукоятки перезаряжания в переднем положении;
гильзоотвод для направления отраженной гильзы;
большой вертикальный выступ для крепления к станку наплечника;
Рис. 57. Нижний качающийся стол:
1 пазы; 2 цилиндрическое гнездо; 3 кронштейн; 4 пружинная задержка; 5 гильзоотвод; 6 большой вертикальный выступ; 7 ось для соединения с механизмом тонкой наводки; 8 отверстие для ограничительного винта ползуна; 9 направляющий выступ для движения ползуна; 10 продольный направляющий паз
ось для соединения с механизмом тонкой наводки;
наклонный паз для головки болта зажима тонкой наводки;
навинтованное отверстие для ограничительного винта ползуна;
направляющие выступы для ползуна;
продольный направляющий паз для выступа рукоятки перезаряжания.
Рис. 58. Рукоятка перезаряжания:
1 скоба; 2 деревянная ручка; 3 стержень; 4 крючок с направляющим выступом; 5 ползун
Рукоятка перезаряжания (рис. 58) служит для отвода подвижной системы назад (рукой). Она состоит из скобы с деревянной ручкой, стержня и ползуна. Стержень на переднем конце имеет крючок с направляющим выступом. Крючок соединен со стержнем при помощи шпильки.
Верхний качающийся стол (рис. 59) служит для переднего крепления пулемета. Он имеет:
цилиндрический выступ, в заднюю поверхность которого упирается пружина амортизатора;
два кронштейна с цапфенными гнездами для цапф ствольной коробки, проушинами для осей наметок и выступами на боковых плоскостях для шарнирного крепления стяжного болта.
Рис. 59. Верхний качающийся стол:
1 цилиндрический выступ; 2 кронштейны; 3 стяжные болты
Ход станка
76. Ход станка (рис. 60) служит для перевозки пулемета вручную. Он состоит из двух колес (катков), оси хода станка и двух разъемных гаек со шплинтами.
Рис. 60. Ход станка:
1 катки; 2 ось
Щит станка
77. Щит станка (рис. 61) имеет прямоугольные вырезы для катков хода, фигурный вырез для прохода тела пулемета и для прицеливания, два кронштейна для крепления к станку.
Рис. 61. Щит станка:
1 прямоугольные вырезы; 2 фигурный вырез; 3 кронштейны
Наплечник
78. Наплечник (рис. 62) служит для удобства управления пулеметом при стрельбе по воздушным целям. Он состоит из основания наплечника, трубки с вилкой, защелки трубки, правого плечевого упора с патроном, левого плечевого упора, зажима основания, зубчатого сектора, двух зажимных муфт и защелки основания.
Основание наплечника имеет продольный паз с защелкой для крепления наплечника к станку и проушину для шарнирного крепления к станку зубчатого сектора.
Трубка имеет вилку для шарнирного соединения с зубчатым сектором наплечника и вырез для крючка защелки трубки.

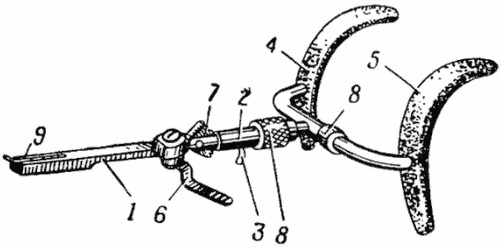

Рис. 62. Наплечник:
1 основание; 2 трубка с вилкой; 3 задний конец защелка трубки; 4 правый плечевой упор; 5 левый плечевой упор; 6 зажим основания; 7 зубчатый сектор; 8 зажимная муфта; 9 защелка основания
Внутри трубки помещается защелка трубки с пружиной для удержания наплечника в приданном ему положении. На трубки надевается патрон основания.
Патрон основания имеет муфту, которой он крепится в трубке. К патрону приварено колено с правым плечевым упором. Перемещением патрона основания в трубке наплечник регулируется по росту наводчика.
Колено правого плечевого упора имеет разрезной конец с резьбой, внутрь которого вставляется конец колена левого плечевого упора и соединяется муфтой. Этим достигается регулирование расстояния между плечевыми упорами в соответствии с шириной плеч наводчика.
