Зажигательная пуля состоит из оболочки, томпакового наконечника, зажигательного состава, стального сердечника, свинцовой рубашки и стаканчика с трассирующим составом.
Зажигательный состав пули воспламеняется при ударе пули о преграду.
Зажигательная пуля является одновременно и трассирующей. Трасса пули хорошо видна днем и ночью на расстояниях до 700 м.
Головная часть пули окрашена в красный цвет.
31. Гильза служит для соединения всех частей патрона, предохранения порохового заряда от внешних влияний и для обтюрации (устранения прорыва пороховых газов в сторону затвора). Она имеет корпус для помещения порохового заряда, дульце для закрепления пули и дно. Снаружи у дна гильзы сделана кольцевая проточка для захвата гильзы зацепом выбрасывателя. В дне гильзы имеется гнездо для капсюля, наковальня, на которой капсюль разбивается бойком ударника, и два затравочных отверстия, через которые пламя от капсюля проникает к пороховому заряду.
32. Пороховой заряд состоит из пироксилинового пороха.
33. Капсюль служит для воспламенения порохового заряда. Капсюль состоит из латунного колпачка, ударного состава и фольгового кружка, прикрывающего ударный состав. При ударе по капсюлю ударный состав воспламеняется, пламя через затравочные отверстия в дне гильзы проникает к пороховому заряду и воспламеняет его.
34. Патроны обр. 1943 г. укупориваются в деревянные ящики. В ящике укладываются две герметически закрытые железные оцинкованные коробки, содержащие по 660 патронов, упакованных в картонные пачки. Всего в ящике помещается 1320 патронов.
Если в ящике содержатся патроны с обыкновенными пулями, то на боковой стенке ящика цветные полосы не наносятся. Если в ящике находятся патроны с трассирующими пулями, на его стенке имеется зеленая полоса, с бронебойно-зажигательными черная и красная полосы, с зажигательными красная полоса.
Глава IV РАБОТА ЧАСТЕЙ И МЕХАНИЗМОВ ПУЛЕМЕТА
Ролик стойки затворной рамы находится в криволинейном пазу большого рычага подачи в крайнем переднем положении; задняя часть большого рычага подачи находится в левом положении, а передняя часть малого рычага с подавателем сдвинута вправо; пальцы подачи подавателя и фиксатор под действием пружин отжаты вниз; палец основания приемника под действием пружины приподнят кверху.
Спусковой рычаг приподнят кверху; хвост спускового крючка отведен вперед; флажок предохранителя повернут назад; при этом вырез предохранителя обращен кверху и дает возможность спусковому рычагу опускаться вниз.
Крышка ствольной коробки закрыта и удерживается защелкой.

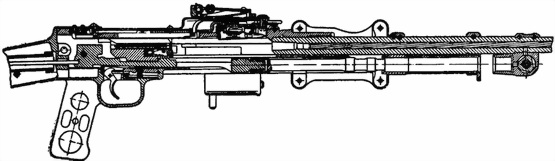

Рис. 32. Положение частей и механизмов пулемета до заряжания
Если лента не заполнена патронами от наконечника, тогда после присоединения коробки с лентой к кронштейну нужно: открыть крышку ствольной коробки; наложить ленту с патронами на основание приемника и продвинуть вправо до отказа; закрыть крышку ствольной коробки.
При отводе рукоятки перезаряжания назад затворная рама с газовым поршнем отходит назад и сжимает возвратно-боевую пружину. С отходом утолщенной части стойки затворной рамы назад освобождается место для боевых упоров, которые под действием скосов фигурных выемов затворной рамы выводятся из боевых уступов ствольной коробки и входят в выемы остова затвора; затвор с затворной рамой начинает двигаться назад. Спусковой рычаг под давлением отходящей назад затворной рамы утапливается. Как только затворная рама своим боевым взводом пройдет шептало спускового рычага, спусковой рычаг под действием своей пружины поднимется вверх. При обратном движении затворная рама становится на боевой взвод.
Рис. 33. Положение частей и механизмов пулемета при заряжании
При повороте флажка предохранителя вперед предохранитель поворачивается вырезом вниз и не дает возможности спусковому рычагу опуститься вниз.
При вкладывании ленты в окно приемника первый патрон устанавливается против продольного окна основания приемника, а направляющий выступ звена первого патрона становится над отсекателем.
При закрывании крышки ствольной коробки пальцы подачи подавателя упираются слева сверху в первый патрон, а палец основания приемника слева снизу во второй патрон.
При повороте флажка предохранителя назад предохранитель повернется вырезом вверх и даст возможность спусковому рычагу опуститься вниз.
При нажатии на спусковой крючок спусковой рычаг опускается вниз и его шептало выходит из-под боевого взвода затворной рамы. Затворная рама под действием возвратного механизма устремляется вперед и, упираясь утолщенной частью стойки в выступы боевых упоров затвора, двигает вместе с собой затвор.
При движении затвора вперед его досылатель выталкивает патрон из звена ленты и досылает его в патронник.
Затворная рама при движении вперед роликом поворачивает большой рычаг подачи в поперечном направлении; при этом малый рычаг под. действием большого рычага поворачивается и передвигает влево подаватель на величину захвата очередного патрона; пальцы подачи подавателя заскакивают за очередное звено ленты с патроном; палец основания приемника удерживает ленту от выпадания.
