Крышка окна имеет: пружину и выступы для удобства открывания, выемку для запора.
27. Лента (рис. 28) служит для помещения патронов и подачи их в приемник. Лента на 100 патронов составляется из двух частей, соединяемых при помощи патрона, вставляемого в соединительное звено при снаряжении. Лента состоит из звеньев, которые соединяются при помощи соединительных пружин. Звено ленты в задней части имеет ограничительный выступ, а в передней направляющий выступ.

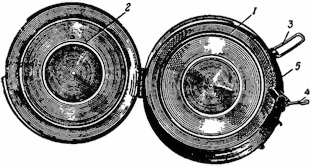

Рис. 27. Коробка:
1 корпус; 2 крышка; 3 ручка; 4 запор; 5 крышка окна

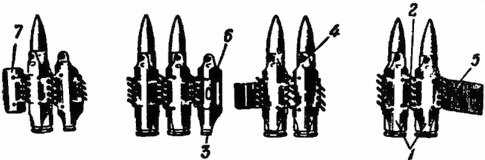

Рис. 28. Лента:
1 звенья; 2 соединительная пружина; 3 ограничительный выступ; 4 направляющей выступ; 5 наконечник; 6 соединительное звено; 7 фальшзвено
К одному из концов ленты прикреплен наконечник для удобства заряжания пулемета, а к другому фальшзвено, которое обеспечивает подачу последнего патрона в приемник.
шомпол для чистки и смазки канала ствола, патрубка газовой каморы и газовой трубки с помощью протирки и ершика; он присоединяется к пулемету слева; на одном конце он имеет головку с отверстием для выколотки, на другом конце нарезку для навинчивания протирки или ершика;
протирка для чистки и смазки канала ствола;
дульная накладка для предохранения дульной части ствола от растирания шомполом при чистке пулемета;
две прочистки: большая для чистки с помощью шомпола патрубка газовой каморы через газовую трубку; малая для чистки газовых путей;
вороток для удобства действия малой прочисткой, ключом мушки и шомполом;
ключ мушки для ввинчивания и взвинчивания мушки при приведении пулемета к нормальному бою; в собранной для чистки принадлежности он служит шомпольной муфтой;
ключ регулятора для разборки и перестановки регулятора, отвинчивания гайки болта основания мушки и довертывания протирки при навинчивании ее на шомпол; кроме того, ключ служит отверткой и имеет выгиб с отверстием для выталкивания разрезной чеки трубчатой оси;

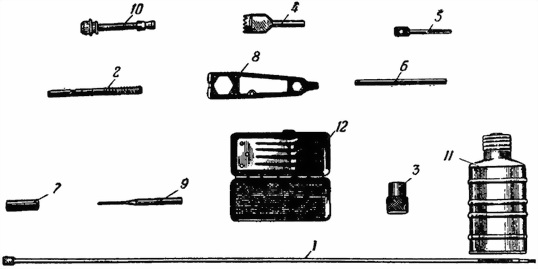

Рис. 29. Принадлежность к пулемету:
1 шомпол; 2 протирка; 3 дульная накладка; 4 прочистка большая; 5 прочистка малая; 6 вороток; 7 ключ мушки; 8 ключ регулятора; 9 выколотка; 10 извлекатель; 11 масленка; 12 пенал
выколотка для выталкивания осей и шпилек;
извлекатель для извлечения
из патронника оторвавшихся дулец гильз;
масленка для хранения смазки;
ершик для смазки частей пулемета; он укреплен на крышке масленки;
пенал для хранения протирки, прочисток, воротка, ключа мушки, ключа регулятора, выколотки и извлекателя.
Дульная накладка и масленка носятся в специальных карманах сумки для коробки с лентой.
Примечание. В комплекте принадлежности для пулеметов первого выпуска ключ регулятора не имеет выгиба для выталкивания разрезной чеки трубчатой оси, а ключ мушки нельзя использовать как шомпольную муфту.
30. Патроны обр. 1943 г. выпускаются с обыкновенными (со стальным сердечником), трассирующими, бронебойно-зажигательными и зажигательными пулями. Для отличия пуль их головные части имеют различную окраску.
Обыкновенная пуля со стальным сердечником (рис. 31, а) предназначена для поражения живой силы, расположенной открыто и за масками, пробиваемыми пулей.
Обыкновенная пуля состоит из стальной плакированной томпаком оболочки и стального сердечника. Между оболочкой и сердечником имеется свинцовая рубашка.
Отличительной окраски эта пуля не имеет.
Трассирующая пуля (рис. 31, б) предназначена для целеуказания и корректирования огня на расстояниях до 800 м, а также для поражения живой силы.
В оболочке трассирующей пули спереди помещен сердечник из сплава свинца с сурьмой, а сзади стаканчик с запрессованным трассирующим составом. При выстреле горение от порохового заряда передается трассирующему составу пули, который, сгорая при полете пули, дает яркий светящийся след, хорошо видимый днем и ночью.
Головная часть пули окрашена в зеленый цвет.
Бронебойно-зажигательная пуля (рис. 31, в) предназначена для зажигания горючих жидкостей и для поражения живой силы, находящейся за легкими броневыми прикрытиями, на дальностях до 300 м.
Бронебойно-зажигательная пуля состоит из оболочки с томпаковым наконечником, стального сердечника со свинцовой рубашкой и зажигательного состава, находящегося в свинцовом поддоне. При ударе пули о броню зажигательный состав воспламеняется, пламя через отверстие в броне, пробитое стальным сердечником пули, воспламеняет горючее.

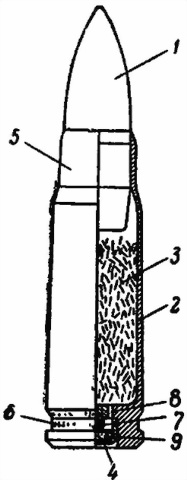

Рис. 30. Боевой патрон:
1 пуля; 2 гильза; 3 пороховой заряд; 4 капсюль; 5 дульце; 6 кольцевая проточка; 7 наковальня; 8 затравочное отверстие; 9 ударный состав

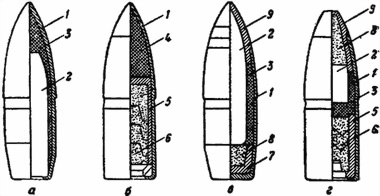

Рис. 31. Пули:
а обыкновенная со стальным сердечником; б трассирующая; в бронебойно-зажигательная; г зажигательная; 1 оболочка; 2 стальной сердечник; 3 свинцовая рубашка; 4 сердечник (свинцовый); 5 стаканчик трассера; 6 трассирующий состав; 7 поддон (свинцовый); 8 зажигательный состав; 9 наконечник (томпаковый)
Головная часть пули окрашена в черный цвет с красным пояском.
Зажигательная пуля (рис. 31, г) предназначена для воспламенения горючих жидкостей (бензина, керосина) в железных баках со стенками толщиной до 3 мм, а также легко загорающихся материалов (соломенных крыш, сухой травы и др.) на дальностях до 700 м.
