2) Не нажимая на головку ударника взрывателя и также не сдвигая мины с места, вынуть взрыватель из запального стакана мины и вновь ввинтить резьбовую пробку в отверстие нажимной крышки.
3) Убедиться в отсутствии бокового (находится слева от ручки) или донного взрывателей,
после чего вынуть мину из ямки.
ПРИМЕЧАНИЕ! При наличии бокового или донного взрывателей мина обезвреживанию не подлежит, а должна подрываться путем вытаскивания ее из-за укрытия с помощью веревки, с расстояния 4050 м.
4) Отделить, путем отвинчивания соединительной муфты, капсюль-детонатор от капсюледержателя взрывателя.
УСТАНОВКА МИНЫ
Вполне исправные мины могут быть использованы для минирования местности против танков противника.
Для установки мины необходимо:
1) Отрыть ямку необходимой глубины.
2) Соединить с помощью соединительной муфты капсюль-детонатор с капсюледержателем взрывателя (предварительно убедившись в исправности чеки).
3) Положить мину в подготовленную для нее ямку.
4) Вывинтить из нажимной крышки резьбовую пробку, вставить в мину взрыватель так, чтобы он полностью вошел в запальный стакан и опять ввинтить резьбовую пробку.
5) Замаскировать и зафиксировать место установки мины.

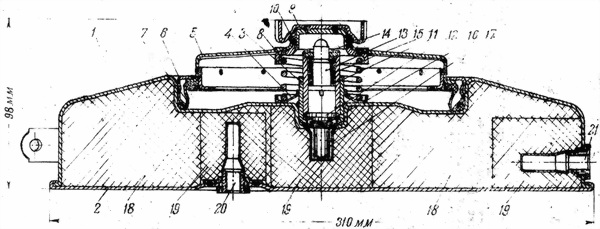

Немецкая противотанковая мина ТМ-42:
1 корпус; 2 дно; 3 запальный стакан; 4 втулка; 5 нажимная крышка; 6 опорное кольцо; 7 резиновое кольцо; 8 пружина нажимной крышки; 9 резьбовая пробка; 10 резиновая прокладка; 11 корпус взрывателя; 12 капсюледержатель; 13 ударник; 14 чека ударника; 15 боевая пружина; 16 соединительная муфта; 17 капсюль-детонатор; 18 заряд ВВ (аммотол); 19 промежуточный детонатор (ТЭН); 20 гнездо для донного взрывателя; 21 гнездо для бокового взрывателя
