Американский подводник контролирует «Christmas tree» (панель индикации состояния забортных отверстий). Зеленые лампочки свидетельствовали о закрытии клапана, а красные об открытии.

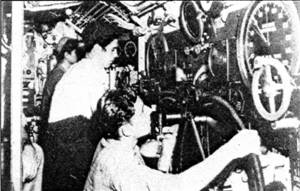

Центральный пост. Операторы управления рулями глубины и заполнением балластных цистерн.

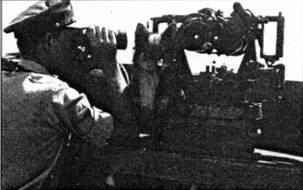

На мостике ПЛ «Spadefish». Командир осматривает горизонт в бинокль, рядом прибор ТВТ и собака «Shakey» талисман подводной лодки.
Перед каждым боевым походом проверялась шумность подводных лодок (если она превосходила нормы, устранялись ее причины, хотя японские шумопеленгаторы были малоэффективными), а корпуса размагничивались (после войны выяснилось, что магнитных мин японцы не ставили).

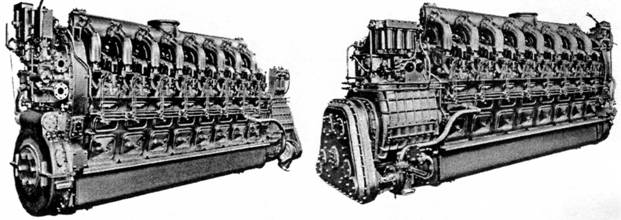

На двух фото вверху показан дизель Model 16-278А фирмы General Motors.
Энергетическая установка

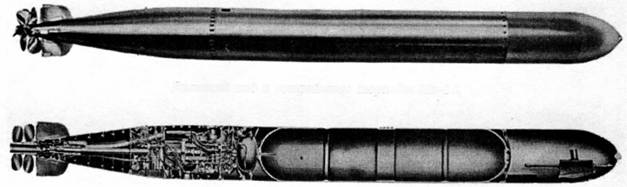

Внешний вид и устройство торпеды Мк-14.
Торпедный автомат
Данные из штурманской рубки получал лейтенант на TDC. Показатели сравнивались и получались усредненные данные, необходимые для управления торпедной стрельбой. Торпедный автомат стрельбы при помощи стрелки на экране, показывающей угол упреждения при торпедной атаке, обеспечивал схематичную диаграмму относительного положения «преследователя» и «цели».
Световой сигнал готовности предупреждал, когда будет достигнут оптимальный момент пуска торпед. В идеальном случае торпеды должны были выстреливаться в борт цели с расстояния от 920 до 1850 метров. Здесь же, на торпедном автомате стрельбы, рассчитывался угол установки гироскопа для управления торпедой. Эти данные передавались в торпедные отсеки, где они движением стрелки отмечались на картушке. А вторая движущаяся стрелка на другой картушке указывала гироскопический угол, который автоматически устанавливался на гироскопе торпеды. Это достигалось при помощи стального стержня, который чем-то напоминал гаечный ключ, проходящий

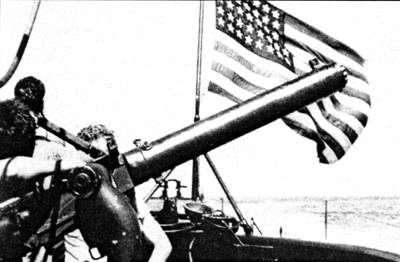

12,7мм пулемет с кожухом водяного охлаждения на ПЛ «Silverside». Фото 1942 года.
12,7мм пулемет воздушного охлаждения. При погружении пулеметы снимались и убирались внутрь лодки.
Артиллерийское вооружение хорошо зарекомендовало себя на немецких подлодках в Первую мировую. Пушки американских субмарин в начале Второй мировой войны имели явно недостаточный калибр 3 дюйма. При расстреле транспортов лодке приходилось долго находиться на поверхности и тратить много снарядов. Постепенно 3 дюйма сменились на 4, потом на 5.
Лодки «Gato» и «Balao» оканчивали войну, вооруженные 5" орудием в носовой части палубы, 20-мм Oerlikon на балконе, 40-мм Bofors в кормовой части и парой переносных 12,7-мм пулеметов. Хотя вариантов размещения вооружения было несколько
Мины
Несколько позже начата разработка донной неконтактной мины (магнитной) на базе немецкой мины типа S с зарядом 1000 фунтов тринитротолуола. Мина выполнялась в цилиндрическом алюминиевом корпусе и просто выстреливалась из торпедного аппарата. Оружие получило название Мк-12. Удачно сконструированный образец только в 1957 году был признан устаревшим и снят с вооружения. У данной модели самым слабым местом был гарантийный срок жизнедеятельности аккумулятора 90 дней. Правда, этот срок сильно зависел от местных условий и мог изменяться в сторону увеличения. Известен случай возможного подрыва на мине Мк-12 через 23 месяца после постановки. Хотя, конечно, сравнительно небольшой период работы электрооборудования снижал боевую ценность. Чтобы закончить о лодочных минах, следует отметить, что в 1945 году на вооружение приняли новый образец с приборами срочности и кратности, неконтактным взрывателем и т. д. Вес взрывчатки в мине Мк-17 увеличился до 1375 фунтов (623,7кг), но применить её в боевых условиях не успели.
Радиолокаторы
Субмарины в этом списке были далеко не в первых рядах. Тем не менее в конце 1941г. поисковые зенитные локаторы уменьшились до таких размеров, что их размещение стало возможно на подводных лодках. Первым типом «лодочного» радара стал SD, локатор ненаправленного излучения с 6-10-мильным радиусом. Его достаточно мощное излучение, могло приниматься радиопеленгаторами противника. Тем не менее, это была огромная помощь в обнаружении самолетов главных противников подводных лодок. Субмарина SS-179 «Plunger» вышедшая из Перл-Харбора 13.12.1941, имея на борту одну из первых радарных установок, стала первой американской подлодкой, испытавшей свой радар в боевом походе. Вскоре, по мере возможности, и другие подлодки стали оснащаться локаторами SD.

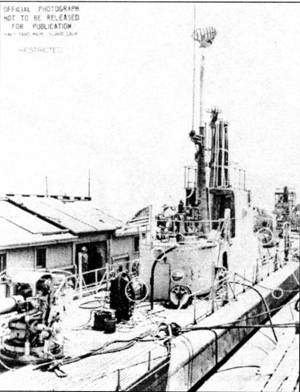

Только совсем небольшое число подлодок получили полный комплект радиолокационных антенн, как показанная на фото «Mingo», 17.06.1945г. Зенитный радар SS последних лет выпуска заменил прямоугольную антенну SD большой овальной, предстваленной на снимке. Подъемная антенна теперь использовалась для дальней связи и заменила штыревую антенну, которая прежде использовалась для дублирования SD.
