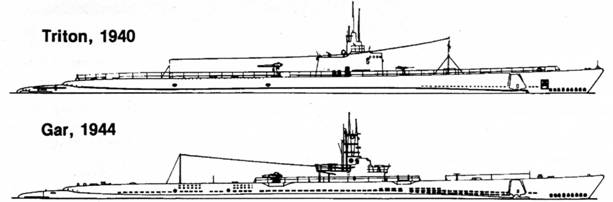

ПЛ «Gar» выходит из Перл-Харбора 31.05.1944. в свое 12 боевое патрулирование. Лодка вооружена 5"/25са1 орудием.

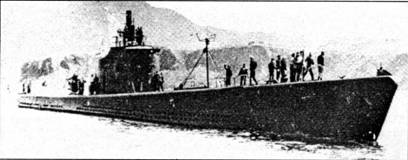

ПЛ SS-201 «Triton» сфотографирована на выходе из Датч- Харбора в мае 1942 года.
«Tambor» стали последними подводными лодками, принятыми на вооружение до начала войны. С началом
боевых действий они представляли основную ударную силу, пока с конца 1942г. их не стали теснить новые субмарины типа «Gato». Тем не менее лодки Т продолжали служить в первой линии до конца 1944г., после чего были переведены в учебные центры и на второстепенные направления. Из 12 лодок типа Т погибло 7. Лодка SS-199 «Toutog» лидирует по числу потопленных кораблей и судов.
Тип М (тип М 2 шт.: Mackerel, Martin) В известной книге Д.Инрайта говорится: «Обучение в море проводилось на борту американских подлодок «Mackerel» (SS-204) или «Marlin» (SS-205). Это были новые малые подводные лодки ВМС США с самым современным оборудованием. Их радиус действия не позволял использовать лодки в боевых походах в Тихом океане, но зато они вполне подходили для обучения и тренировок. Учения проводились в проливе Лонг-Айленд. Эсминцы, базирующиеся в Ньюпорте, служили «целями».
Типы «Gato», «Balao» и «Tanch» (тип Gato 54 шт.: Albacore, Amberjack, Angler, Barb, Bashaw, Blackfish, Bluefish, Bluegill, Bonefish, Bream, Cavalla, Cero, Cobia, Cock, Cod, Corvina, Croaker, Dace, Dorado, Drum, Finback, Flasher, Flier, Flounder, Flying Fish, Gabilan, Gato, Greenling, Grouper, Growler, Grunion, Guardfish, Gunnel, Gurnard, Haddo, Haddock, Hake, Halibut, Harder, Herring, Hoe, Jack, Kingfish, Lapon, Mingo, Muskallunge, Paddle, Pargo, Peto, Pogy, Pompon, Puffer, Rasher, Raton, Ray, Redfin, Robalo, Rock, Runner, Sawfish, Scamp, Scorpion, Shad, Silversides, Snook, Steelhead, Sunfish, Tinosa, Trigger, Tullibee, Tunny, Wahoo, Whale
тип Balao 120 шт.: Archerfish, Aspro, Atule, Balao, Bang, Barbero, Batfish, Baya, Becuna, Bergall, Besugo, Billfish, Blackfin, Blenny, Blower, Blueback, Boardfish, Bowfin, Brill, Bugara, Bumper, Burrfisli, Caberon, Cabrilla, Caiman, Capelin, Capitaine, Carbonero, Carp, Catfish, Charr, Chivo, Chopper, Chub, Clamagore, Cobbler, Cochino, Corporal, Crevalle, Cubera, Cusk, Dentuda, Devilfish, Diodon, Dogfish, Dragonet, Entemedor, Greenfislt, Guavina, Guitarro, Hackleback, Halfbeak, Hammerhead, Hardhead, Hawkbill, Icefish, Jallao, Kraken, Lamprey, Lancetfish, Ling, Lionfish, Lizardfish, Loggerfish, Macabi, Manta, Mapiro, Menhaden, Mero, Moray, Pampanito, Parche, Perch, Picuda, Pintado, Pipefish, Piper, Piranha, Plaice, Pomfret, Queenfish, Quillback, Redfish, Roncador, Rouquil, Rozorback, Sabolo, Sablefish, Sandlance, Scabbardfish, Seacat, Seadevil, Seadog, Seafox, Seahorse, Sealion, Sea Owl, Sea Peacher, Sea Robin, Segundo, Sennet, Skate, Spadefisli, Cutlass, Diablo, Irex, Medregal, Odax, Pomodon, Quillback, requin, Runner, Sea Leopard, Sirago, Spinax, Tench, Thornback, Tirante, Того, Torsk, Trutta)
ПЛ SS-212 «Gato», давшая название целому типу. Фото 29.11.1944.
ПЛ «Barb» 20 июня 1942 года. Лодки, построенные Electric Boat Co., отличались формой и расположением отверстий в легком корпусе.

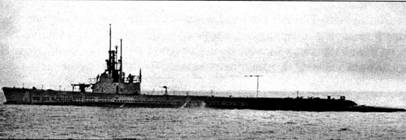

ПЛ «Scabbardfish» типичная лодка типа «Gato» поздних серий выпуска. Выход в первый боевой поход 30.05.1944.
Лодка SS-249 «Flasher», лидер no потопленному тоннажу в американском подводном флоте. Фото 4.11.1943.
Первой лодкой типа «Gato» стала подлодка SS-228 «Drum», принятая в состав ВМФ 1.11.1941, но в момент нападения на Перл-Хар- бор только «Gato» считалась боеготовой. Она стала первой из 73 подводных лодок этого типа, заказанных в 1940г. и ставших основными лодками США в разразившейся войне. После нападения на Перл-Харбор было заказано еще 132 лодки близкого типа «Balao».
«Gato» стала увеличенной версией предпоследней серии «Tambor». Эти лодки были на 350т больше (1825т) и на 1,2м длиннее (92м). Большая часть избыточного веса приходилась на усовершенствованные дизели и аккумуляторные батареи. Остальные изменения коснулись вопросов обитаемости (например, были увеличены танки для пресной воды).
Тип «Balao» был очень близок к «Gato» и иногда не рассматривался как отдельный тип. Основных отличий было два: во-первых, ряд корпусных элементов сделали более технологичными для серийного производства, во-вторых, силовые элементы корпуса перепроектировали под более значительное давление, что позволяло лодке погружаться на 100 футов глубже, итого

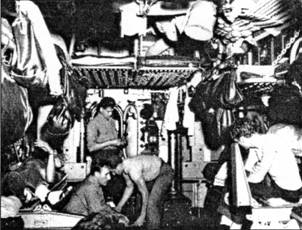

На фото внизу: Жилое пространство для команды располагалось на лодках в носовой части между торпедным отсеком и аккумуляторным отделением. Обстановка была весьма спартанской, но и такие отсеки вызывали зависть у подводников других стран.
На фото справа внизу: Центральный пост подводной лодки. Большую его часть занимает штурманский стол с картами. Вокруг расположены приборы для прокладки курса.

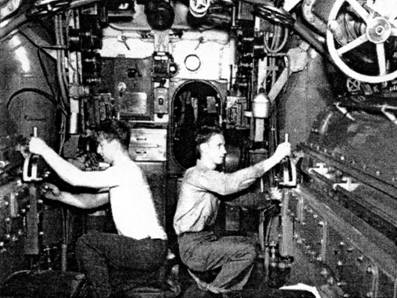

На фото вверху: Два механика в дизельном отсеке у переключателей режима винт/зарядка.
На фото слева: Фото мостика ПЛ «Tinosa». В кадре: ТВТ (Target Bearing Transmitter «устройство определения угла цели»), репитер компаса и переговорное устройство («squawk box»).
