БТР Boragh с 12,7-мм пулеметом
БМП OTOBREDA (Италия)
Вооружение 12,7-мм и 7,62-мм пулеметы
Боекомплект 1050x12,7-мм, 1000x7,62-мм
Длина 5,041 м
Ширина 2,686 м
Высота с пулеметом 2,530 м
Высота по башенке 2,032 м
Высота по корпусу 1,828 м
Клиренс 0,406 м
Боевая масса 11600 кг
Удельная мощность 18,53 л.с./т
Удельное давление на грунт 570 кг/см #178;
Двигатель 6-цилиндровый дизель Detroit Diesel 6V-53 ЖО, мощностью 215 л.с. при 2800 об./мин
Макс, скорость
по шоссе 64,4 км/ч
в воде 5 км/ч
Запас хода 550 км
Запас топлива 360 л
Преодолеваемые препятствия:
брод плавает
стенка 0,61 м
ров 1,68 м
подъем 60%
боковой уклон 30%
Тип брони алюминиевая с дополнительными стальными броневыми листами
Система РХБЗ нет
ПНВ ИК, у механика- водителя
защиты (стандартная алюминиевая броня плюс дополнительные стальные броневые листы в передней и кормовой частях), улучшение внутренней компоновки, возможность для пехотинцев вести огонь из стрелкового оружия из десантного отделения, используя амбразуры и системы наблюдения. Последние поставки в армию Италии сделаны в 1982 г. Место механика-водителя впереди слева; командир сзади; МТО впереди справа; стрелок за 12,7-мм пулеметом сзади. Десантное отделение находится в задней части; для входа/выхода десанта предусмотрена автоматическая аппарель.
Над десантным отделением установлен 7,62-мм пулемет. Для операции в Сомали машины оснастили дополнительной броневой защитой марки Kit (ЕААК).
Данная БМП плавающая машина; на воде приводится в движение перемоткой гусениц; перед форсированием водных преград на носовой части поднимается волноотражательный щиток, включаются насосы.
БМП без вооружения, с дополнительной бронезащитой

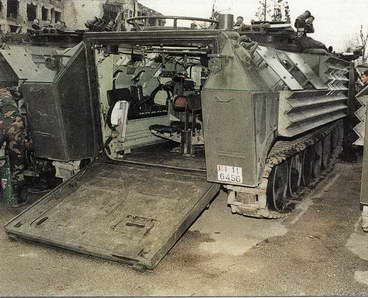

БМП вид сзади. Все люки открыты, машина с дополнительной бронезащитой
BMП Dardo (Италия)
Вооружение 25-мм пушка, 7,62-мм СП, 2хПУ ПТУР TOW, 2x3 ГПД
Боекомплект 200х25-мм,
700x7,62-мм, 2х
У ПТУР TOW
Длина 6,705 м
Ширина 3 м
Высота 2,64 м
Клиренс 0,4 м
Боевая масса 23000 кг
Неснаряженная масса 21500 кг
Удельная мощность 22,6 л.с./т
Двигатель V-образный 6-цилиндровый дизель с ТН Iveco 8260, мощностью 520 л.с. при 2300 об./мин
Макс, скорость по шоссе 70 км/ч
Запас хода 500 км
Запас топлива не определен
Преодолеваемые препятствия:
брод 1,5 м
стенка 0,9 м
ров 2,5 м
подъем 60%
боковой уклон 30%
Тип брони алюминиевая/
стальная
Система РХБЗ есть
ПНВ пассивные, у командира, наводчика-оператора и механика водителя
Место командира в башне слева, наводчик-оператор размещен справа от него. 25-мм пушка марки Oerlicon Contraves КВА с углом возвышения от -10° до+60° установлена на полноповоротной башне. Спаренный с ней 7,62-мм пулемет расположен слева.
120-мм самоходный
7,62-мм курсовым пулеметом в передней части слева; место механика-водителя справа; командир справа сзади от стрелка. МТО позади механика-водите- ля; 12,7-мм пулемет с углом возвышения от -10° до +60° на полноповоротной командирской башенке справа, может быть демонтирован и установлен внутри машины. Десантное отделение оборудовано люками в крыше и Т-образными амбразурами (по одной в каждом борту и две в корме). БМП-73 плавающая машина. Оборудование для форсирования водных преград включает волноотражательный щиток, фальшборт над гусеницами, защитную систему впуска/выпуска воздуха на крыше.

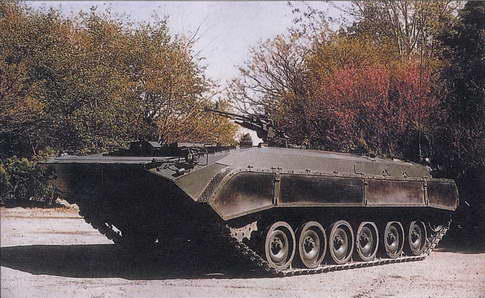

БМП-73
БТР SU 60 (Япония)
Кормовая часть и борта вертикальные; двустворчатые двери в корме открываются на- ружу.
Подвеска с каждой стороны состоит из 5 катков, ведущего колеса впереди, натяжного колеса сзади и 3 поддерживающих катков. Фальшборт отсутствует.
Вооружение 12,7-мм и, 7,62-мм пулеметы
Длина 4,85 м
Ширина 2,4 м
Высота с пулеметом 2,31 м
Высота по корпусу 1,7 м
Клиренс 0,4 м
Боевая масса 11800 кг
Удельная мощность 18,64 л.с./т
Двигатель V-образный 8-цилиндровый 4-тактный дизель ВО Mitsubishi 8НА 21 WT, мощностью 220 л.с. при 2400 об./мин
Макс, скорость
по шоссе 45 км/ч
Запас хода 300 км
Преодолеваемые препятствия:
брод 1 м
ров 1,8 м
стенка 0,6 м
подъем 60%
боковой уклон 30%
Тип брони стальная
Система РХБЗ нет
ПНВ нет

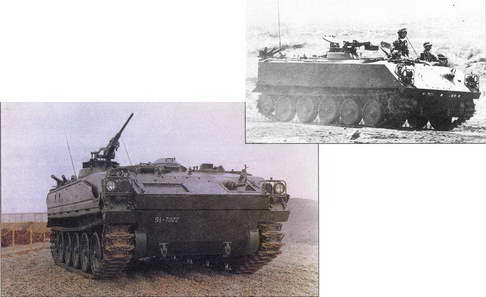

Бульдозер SU 60 U (только два на вооружении). Боевая машина SU 60, оснащенная ПУ ПТУР КАМ 3D. В учебных целях несколько SU 60 переделали в машины, подобные российской БМД-1.
Вверху: 107-мм самоходный миномет SX 60

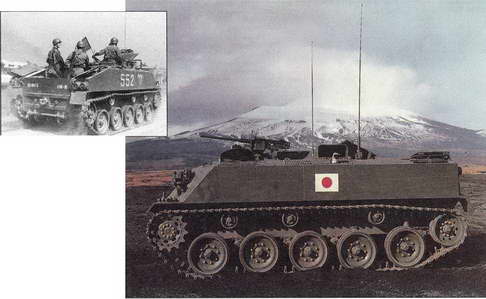

Справа: БТР SU 60
106-мм безоткатная САУ 60 (Япония)

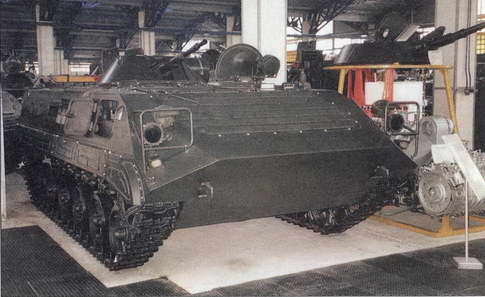

Компания RATMIL SA.
MLVM машина для ведения боевых действий в горах
Многоцелевая гусеничная машина МТ-ЛБ (Россия)
Десантное отделение расположено в кормовой части, борта практически вертикальные; в корме двустворчатые двери; одиночная амбразура в левом борту.
