Артиллерийская наблюдательная машина АМХ-10 SA0 с 7,62-мм пулеметом на башне.
Машина артиллерийской детализированной разведки АМХ-10 SAT.
Тягач для 120-мм миномета АМХ-10 ТМ. Артиллерийская наблюдательная машина АМХ-10 V0A. Машина АМХ-lOPs используется в комплексе управления артиллерийским огнем Atila, который включает: АМХ-10 VFA, АМХ-10 VLA и АМХ-10 SAF.
АМХ-10 Р. разработана специально для десантных операций ВМС. Вооруженные силы Сингапура имеют на вооружении машины, оборудованные башней с 90-мм и 25-мм пушками марки Dragar. Армия Индонезии вооружена АМХ-10 с 90-мм башенной пушкой и 12,7-мм пулеметом.

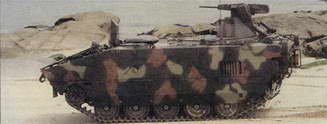

БМП АМХ-10Р
БМД АМХ-10Р с 12,7-мм пулеметом
БМП Marder 1 (Германия)
Вооружение 20-мм пушка, 7,62-мм СП, 6 ГПД
Боекомплект 1250х20-мм, 5000x7,62
Длина 6,88 м
Ширина 3,24 м
Высота по башне 3,015 м
Высота по корпусу 1,9 м
Клиренс 0,44 м
Боевая масса 33500 км
Неснаряженная масса 29200 кг
Удельная мощность 18 л.с./т
Удельное давление на грунт 0,83 кг/см #178;
Двигатель 6-цилиндровый дизель MTU MB 833 Еа с ЖО, мощностью 600 л.с. при 2200 об./мин
Макс, скорость по шоссе 75 км/ч
Запас хода 520 км
Запас топлива 652 л
Преодолеваемые препятствия:
брод 1,6 м/2 м (с подготов
кой)
броня на лобовой броневой лист и борта боевого отделения для усиления защиты от КС. Данная машина известна как Jaguar 1. Башня установлена в передней части справа; оснащена 7,62- мм КП с углом вращения вправо и влево 15° и углами возвышения от -8° до +15°. Второй 7,62-мм ЗП установлен на командирской башенке; также башня оснащена 8 ГПД, расположенными в задней части.
Jaguar 2 Jagdpanzer Капопе с дополнительной броневой защитой и ПУ ПТУР T0W вместо 90-мм пушки.
Все 162 машины переоборудованы в Jaguar 2 компанией-поставщиком Henschel Wehrtechnik в 1983-1985 гг.

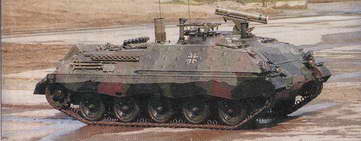

Jaguar 1 с ПУ ПТУР «НОТ ATGW»
Jaguar 1 с ПУ ПТУР «НОТ» в боевом положении
Аэромобильная бронемашина Wiesel (германия)
Борта установлены с наклоном; отверстие для выхода воздуха по левому борту; горизонтальные решетки радиатора и выхлопная труба с заслонкой из металлической сетки в кормовой части. Подвеска с каждой стороны состоит из трех катков, ведущего колеса впереди, натяжного колеса сзади и одного поддерживающего катка над вторым и третьим опорными катками.
Вооружение ПУ ПТУР TOW
Боекомплект 7хПТУР TOW
Длина 3,31 м
Ширина 1,82 м
Высота 1,897 м
Высота по корпусу 1,352 м
Клиренс 0,302 м
Боевая масса 2800 кг
Удельная мощность 30,7 л.с./т
Двигатель 5-цилиндровый дизель с ТН марки VW, мощностью 86 л.с. при 4500 об./мин
Макс, скорость по шоссе 75 км/ч
Запас хода 300 км
Запас топлива 80 л
Преодолеваемые препятствия:
ров 1,2 м
подъем 60%
боковой уклон 30%
Тип брони стальная
Система РХБЗ нет
ПНВ по заказу
пушкой Мк 20 Rh 202 с углом вращения 110° вправо и влево. Боекомплект 160 патронов.
В ВС США небольшое количество данных машин используется для отработки программы Robotic. Wiesel 2 дальнейшие разработки компании МаК закончились и привели к созданию этой машины.
Wiesel с башней марки ВТМ 208
Wiesel с 20-мм пушкой (МК 20 А1)
Wiesel с ПУ ПТУР TOW (TOW Al)
Wiesel с ПУ ПТУР TOW (TOW Al)
БТР Boragh (Иран)
На крыше установлен 12,7-мм
пулемет; без броневой защиты; поздние модификации с подковообразным броневым щитком для защиты стрелка. Для ведения огня изнутри предусмотрены амбразуры в бортах и корме. Подвеска с каждой стороны состоит из 6 поддерживающих катков, ведущего колеса впереди и натяжного колеса сзади. Верхняя часть подвески прикрыта фальшбортом.
Вооружение 12,7-мм пулемет
Боекомплект 1000x12,7-мм
Длина 6,72 м
Ширина 3,1 м
Высота по башне 1,699 м
Клиренс 0,4 м
Боевая масса 1300 кг
Удельная мощность 24,4 л.с./т
Удельное давление на грунт 0,55 кг/см #178;
Двигатель V-образный 8-цилиндровый дизель с ТН, ВО, мощностью 330 л.с. при 2300 об./мин
Макс, скорость по шоссе 65 км/ч
Запас хода 625 км
Запас топлива 500 л
Преодолеваемые препятствия:
брод плавает с подготовкой
стенка 0,7 м
ров 2,3 м
подьем 60%
боковой уклон 40%
Толщина брони до 18 мм
Тип брони стальная
Система РХБЗ возможна установка
ПНВ возможна установка
Место механика-водителя впереди слева; силовая установка справа. Командир и пулеметчик располагаются в центральной части машины. Десантное отделение находится в кормовой части; пехотинцы располагаются лицом к бортам; в кормовой части предусмотрены двери для десанта; оно оборудовано амбразурами, приборами наблюдения, связанными в единую сеть, и люками в крыше. Boragh плавающая машина; на воде приводится в движение перемоткой гусениц; перед форсированием водных преград проводится краткосрочная подготовка на носовой части поднимается волноотражательный щиток, включаются насосы.
Машина также может устанавливать дымовые завесы путем выброса дизельного топлива в выхлопную трубу в передней части корпуса справа.
