Подвеска с каждой стороны состоит из шести катков с резиновыми шинами, ведущего колеса впереди и натяжного колеса сзади, под- держивающие катки отсутствуют.
Вооружение 7,62-мм пулемет
Боекомплект 2500x7,62-мм
Длина 6,45 м
Ширина 2,86 м
Высота 1,865 м
Клиренс 0,4 м
Боевая масса 11900 кг
Удельная мощность 20,16 л.с./т
Двигатель V-образный 8-цилиндровый дизель ЯМЗ 238 V мощностью 240 л.с. при 2100 об./мин
Макс, скорость:
по шоссе 61,5 км/ч
в воде 5-6 км/ч
Запас хода 500 км
Запас топлива 450 л
Преодолеваемые препятствия:
брод плавает
ров 2,4 м
стенка 0,6 м
подъем 60%
боковой уклон 30%
Толщина брони 3-10 мм
Тип брони стальная
Система РХБЗ есть
ПНВ ИК, у механика- водителя и командира

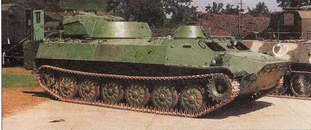

МТ-ЛБ плавающая машина; на воде приводится в движение перемоткой гусениц. Основная модификация оснащена гусеницами шириной 350-мм; удельное давление на грунт 0,46 кг/см #178;.
Может быть оснащена гусеницами шириной 565-мм с уменьшенным до 0,27-0,28 кг/см #178; уд. давлением на грунт, что придает машине повышенную проходимость по снегу и на болотистой местности. Командир находится в башне, в ней установлен 7,62-мм пулемет ПКТ с ручным управлением: угол возвышения от -5° до + 30°, башня полноповоротная. Люков в крыше нет.
МТ-ЛБ с ПУ ПТУР АТ-6, которая при необходимости может быть приподнята.
МТ-ЛБ используются в качестве КП в артиллерии и ПВО.
Машина химической разведки РХМ на базе МТ-ЛБ. Существует много польских и болгарских модификаций МТ-ЛБ.
Самоходный 82-мм миномет «Василек» и 120-мм миномет.
МТ-ЛБ с башней марки WAT используются в Польше; могут оснащаться башней боевой машины ОТ 64С. МТЛБ ВС Ирака: 120-мм миномет в кормовой части; четыре 120-мм миномета, установленных в кормовой части.
Самоходная РЛС на базе МТ-ЛБ с радаром SNAR-10

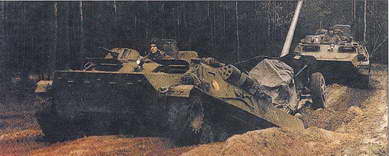

Внизу: МТ-ЛБ тягач для 100-мм противотанковой пушки
БМП-3 (Россия)
горизонтальный; корпус машины практически прямоугольный; носовая часть корпуса установлена под наклоном; борта в задней части корпуса вертикальные; в корме есть две небольшие двери. 2 7,62-мм курсовых пулемета. Круглая башня установлена по центру корпуса; с двумя люками; в передней части оснащена дополнительной броневой защитой. В башне установлены 100-мм спаренные длинноствольные 30-мм пушки. Подвеска с каждой стороны состоит из 6 и 3 поддерживающих катков, ведущего колеса сзади, натяжного колеса впереди; верхняя часть гусениц, прикрыта легким стальным экраном.
Вооружение Спаренные 100-мм и 30-мм пушки, 7,62-мм СП, 2х7,62-мм КП по бортам, 2x3 ГПД
Боекомплект 6000x7,62-мм, 40х100-мм, 500х30-мм, 6х ПУ ПТУР
Длина 7,14 м
Ширина 3,15 м
Высота по башне 2,3 м
Клиренс 0,51 м (см. текст)
Боевая масса 18700 кг
Удельная мощность 26,73 л.с./т
Удельное давление на грунт 0,61 кг/см #178;
Двигатель дизель мощностью 500 л.с.
Макс, скорость:
по шоссе 70 км/ч
в воде 10 км/ч
Запас хода 600 км
Преодолеваемые препятствия:
брод плавает
ров 2,5 м
стенка 0,8 м
подъем 60%
боковой уклон 30%
Тип брони стальная
Система РХБЗ есть
ПНВ у механика-водителя, командира и наводчика-оператора
БМП-3 машина для обучения механиков-водителей. БМП-3 ремонтная машина БРЭМ-Л. БМП-ЗК КШМ.
БМР-3 экспортный вариант 120-мм САУ 2С31 «Вена» на базе шасси БМП-3.
Самоходный ПТРК с системой ПУ ПТУР «Корнет» (прототип). Самоходный ПТРК с системой ПУ ПТУР «Хризантема» (прототип).
БМП-3
БМП-3 разведывательная машина БРМ
БМП-2 (Россия)
Вооружение 30-мм пушка, 7,62-мм СП, 2x3 ГПД, ПУ ПТУР
Боекомплект
специально для замены на вооружении гусеничной машины БТР-50П. Первая машина изготовлена в 1967 г. В свою очередь заменена на вооружении БМП-2, имеющей несколько иной внешний вид, новую башню и вооружение.
Место механика-водителя распложено в передней части слева; командир сзади; МТО справа; одноместная башня расположена по центру; десантное отделение в задней части. В полноповоротной башне установлена 73-мм пушка с углом возвышения от -4° до +33°, ведущая огонь ПКС и ОФС; справа 7,62-мм СП; над пушкой установлена ПУ ПТУР АТ-3 Sagger, управляемых по проводам, с дальностью поражения 3 км.
Десантное отделение находится в задней части; 8 пехотинцев располагаются по 4 на каждый борт спиной друг к другу; для всех предусмотрены амбразуры и приборы наблюдения; в каждой кормовой двери также установлены амбразуры и приборы наблюдения.
БМП-1 плавающая машина; на воде приводится в движение перемоткой гусениц. Перед форсированием водных преград в передней части устанавливается волноотражательный щиток и включаются откачивающие насосы. Хотя БМП-1 производилась в течение почти 20 лет, между выпускаемыми моделями практически нет различий.
БМП-1К командирская модификация БМП-1. БМП-1КЗ командирская модификация BMfJ-l. БМП-1П с ПУ ПТУР АТ-4 на крыше вместо ПУ ПТУР Sagger. БМП-1ПК командирская модификация БМП-1П. БРМ-1К основная бронированная разведывательная машина.
