Монтаж разъемов типа RJ-45

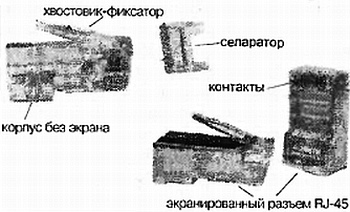

В «семейство» разъемов типа RJ-45 входят: универсальные, универсальные со вставкой, solid со вставкой, patch со вставкой, все перечисленные с экраном. Кроме того, существует различие разъемов по категориям. Чаще всего разъем состоит из пластмассового прозрачного корпуса с вмонтированными в нее 8 позолоченными контактами и металлического экрана (не обязательно); вставки-сепаратора (в некоторых моделях), имеющей прорезь для фиксации проводов кабеля витой парой в плоскости разъема и полужесткого пластмассового наконечника-хвостовика различных цветов. На корпусе разъема имеется пластмассовый хвостовик-фиксатор (рис. 5).
Рис. 5
Рекомендуемая последовательность операций и используемый при этом инструмент:
1. Обрезать кусачками начисто конец кабеля витой парой.
2. Надеть на конец кабеля пластмассовый наконечник.
3. «Каталкой» вкруговую обрезать и снять изоляцию на кабеле на длину около 5 см. Снять трубку изоляции.
4. Сдвинуть к началу изоляции оплетку-чулок и обрезать (удалить) ее ножницами (на некоторых типах кабелей).
5. Ножницами отрезать пленочную изоляцию и нитку (на некоторых типах кабелей).
6. Развести предварительно провода витой пары по цветам.
7. Удалить металлическую ленту-экран (на некоторых типах кабелей), оставив длину около 2 см, и закрепить остаток ленты несколькими витками одиночной «земляной» проволочки, имеющейся в кабеле витой парой.
8. Разобрать пары провода кабеля витой парой по цветам в соответствии с выбранным стандартом (см. таблицу 2).
Стандарт Т568АСлева-направо:
1 белый от зеленого;
2 зеленый;
3 белый от оранжевого;
4 синий;
5 белый от синего;
6 оранжевый;
7 белый от коричневого;
8 коричневый
Стандарт Т568В
Слева-направо:
1 белый от оранжевого;
2 оранжевый;
3 белый от зеленого;
4 синий;
5 белый от синего;
6 зеленый;
7 белый от коричневого;
8 коричневый
10. Держа сепаратор (на некоторых типах разъемов) широкой частью вниз, ввести в него все восемь проводов.
11. Надвинуть сепаратор на провода, оставив между лентой-экраном и сепаратором расстояние около 1 см.
12. Кусачками отрезать одновременно все восемь проводов на расстоянии около 1 мм от внешней (торцевой) части сепаратора.
13. Держа разъем типа RJ-45 хвостиком-фиксатором вниз надеть его на сепаратор с проводами.
14. Проконтролировать, чтобы срезы всех восьми проводников дошли в RJ-45 до упора (контролировать по прозрачному окну в торцевой части разъема).
ВНИМАНИЕ! Ошибки при монтаже разъема типа RJ-45 приводят его в полную непригодность, поэтому до обжима целесообразно еще раз убедиться в правильности разводки проводов по парам и по цветам в каждой паре (см. таблицу 2).
16. Придерживая разъем RJ-45, свести рукоятки «обжималки» до упора. Надавить на хвостовик-фиксатор разъема и вынуть разделанный и обжатый разъем RJ-45 из гнезда «обжималки».
17. Надеть на разъем RJ-45 пластмассовый наконечник, вводя хвостовик разъема RJ-45 в имеющуюся на наконечнике защитную полость.
Монтаж информационных розеток типа RJ-45

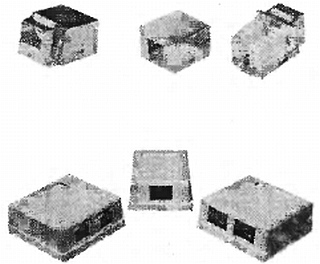

Как уже отмечалось выше, в настоящее время имеется большое разнообразие типов и видов информационных розеток. Розетки одиночные и розетки двойные; розетки под монтаж в коробах и для наружного монтажа, розетки под монтаж специнструментом и розетки, монтаж которых выполняется простой отверткой (рис. 6).
Рис. 6. Информационные розетки типа RJ-45
В комплект настенной розетки типа RJ-45 входят: корпус разъема, состоящий из двух частей; печатная плата, на которой смонтированы клеммная колодка и гнезда для фиксации проводников заземления; пластмассовый хомутик-затяжка для фиксации кабеля к плате; пластина-липучка и шурупы для крепления и фиксации розетки на рабочей поверхности. В некоторых моделях розеток имеются элементы полного экранирования, по своей конфигурации повторяющие верхнюю и нижнюю части корпуса розетки.
При укладке проводов пары не следует специально расплетать лучше к контактам подвести ближайшую «волну». Чулок с кабеля следует снимать ровно настолько, сколько требуется для раскладки пар так и меньше шансов перепутать провода разных кабелей, и меньше шансов излишнего сближения пар разных кабелей. При раскладке проводов следует избегать их резких изгибов. При монтаже розеток кабель должен обязательно закрепляться на плате или корпусе розетки, причем той частью, которая находится в чулке. На розетках цветовая маркировка не всегда бывает регулярной. В этом случае подсказкой к правильной раскладке может быть раздельная цветовая маркировка для каждого провода пары или же цифровая маркировка номера контактов гнезда.

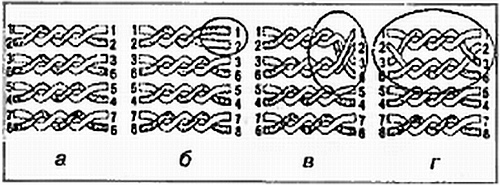

Типичные ошибки при монтаже показаны на рис. 7.
Рис. 7. Правильный монтаж и ошибки для модульных соединителей витой пары:
а правильно, б переворот, в пересечение, г расщепление пар
Рекомендуемая последовательность операций и используемый при этом инструмент:
1. Разделать концы кабеля с витой парой в описанной выше последовательности. Чулок-экран (имеется на некоторых типах кабелей) при этом не удалять.
2. Развести провода по парам и цветам по контактам розетки RJ-45, руководствуясь при этом цветными метками, нанесенными на монтажной
