плате розетки RJ-45.
3. Проверить соответствие установленного в «набивалке» ножа типу разъема, смонтированного на плате розетки RJ-45. При необходимости заменить нож, использовав запасной, находящийся в рукоятке «набивалки». Свидетельством правильности выбранного ножа является его легкая установка на контакты розетки и четкое отрубание нерабочих концов проводников при рабочем движении без деформации держателя гнезд.
4. Произвести набивку проводов на контакты разъема, смонтированного на розетке. Рабочее движение при этом повторить не менее двух раз.
5. При наличии в комплекте розеток типа RJ-45 пластмассовых фиксирующих планок набивку можно производить с их помощью.
6. В случае сомнения в надежности контакта произвести проверку, пользуясь тестером или омметром.
7. Закрепить заземляющие провода. Если в кабеле имеется только «чулок» обжать в соответствующем клеммнике. Если в кабеле имеется «чулок» и заземляющий не изолированный провод, используя отвертку с узким и тонким лезвием, произвести фиксацию «земляных» концов под соответствующие винты, предварительно обрезав их до необходимой длины.
8. Затянуть фиксирующий хомутик и обрезать его излишек.
9. Отвести скрутки пар от отверстия, в которое проходит винт, крепящий розетку к рабочей поверхности.
10. Снять с «липучки», входящей в комплект розетки RJ-45, одну из защитных пластин и зафиксировать розетку на рабочей поверхности с помощью «липучки».
11. Используя крепежный шуруп, входящий в комплект розетки RJ-45, закрепить розетку на поверхности В случае использования капитальных стен предварительно просверлить в месте монтажа сверлом отверстие диаметром около 8 мм и вставить в него отрезок кабеля витой пары, используя его как дюбельную вставку, ввернуть в него крепящий шуруп.
12. Установить элементы полного экранирования (при их наличии в комплекте поставки розетки RJ-45) и поставить верхнюю часть корпуса розетки.
13. Обратить особое внимание на исключение возможности нарушения изоляции проводников при креплении розетки RJ-45 шурупом на поверхности.
В случае производства подобных работ на патч-панели порядок операций по разводке проводов кабеля витой пары и «набивки» аналогичен.
ВНИМАНИЕ! При затяжке общей заземляющей планки, предусмотренной в некоторых конструкциях патч-панелей, контролировать степень затяжки, не допуская нарушения изоляции проводов витой пары. В патч-панелях типа «Alcatel 7731 19» (на 24 порта) проверить надежность контакта прижимной заземляющей планки.Четвертая операция.ВНИМАНИЕ! При производстве всех монтажных работ производить установку маркеров с адресной информацией.
ВНИМАНИЕ! Отсутствие индикации провода (линии) «земля» не влияет на работоспособность данной линии, но в отдельных ЛВС является нарушением специальных требований.убедиться в надежности соединения патч-корда в сетевой карте базового блока РСТ (сетевого устройства);
при отсутствии индикации работы сетевой карты убедиться в надежности соединения разъема патч-корда и розетки: проверить надежность цепи: розетка выход соответствующего порта патч-панели.
Пятая операция. Проверить lan-testeroм патч-корды, используемые для коммутации портов патч-панели с портами хаба (свитча), и произвести коммутацию. Патч-корды или кроссоверы обычно поставляются готовыми, имеющими длину от 0,5 до 10 м. При необходимости их можно изготовить самостоятельно, пользуясь вышеприведенными рекомендациями. Как отмечалось выше, патч-панель не требует электропитания. Электропитание хаба или свитча производится при помощи штатных кабелей.
ВНИМАНИЕ! У некоторых моделей хабов (свитчей) первый слева порт является ведущим (основным) и коммутировать его с портом патч-панели, связанным с рабочей станцией нельзя.
Приступаем к развертыванию рабочих станций.
1. Прежде всего аккуратно распакуйте системный блок и монитор. Извлеките клавиатуру и манипулятор «мышь». Расположите все на ровной, твердой и не скользкой поверхности. Разместите составные части системы с учетом максимального удобства при работе. Во избежание повреждения рекомендуется располагать ПЭВМ и периферийные устройства на расстоянии не белее чем 2/3 длины сетевых кабелей, от сетевых разъемов (розеток), к которым присоединяется оборудование.
2. Используя патч-корд, соедините компьютер с информационной розеткой или портом концентратора (рис. 8).

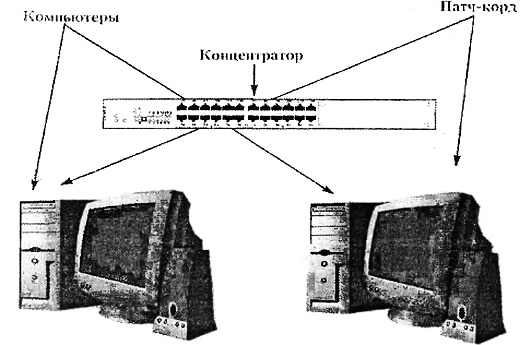

Рис. 8. Схема подключения к ЛВС
3. Проверьте соответствие положения переключателей напряжения питания ПЭВМ и периферийных устройств величине напряжения питающей сети. Для повышения надежности и стабильности работы изделия поставьте перед заказчиком или шефом вопрос о приобретении сетевого фильтра или источника бесперебойного питания. Убедитесь, что сетевые выключатели всех устройств и ПЭВМ находятся в состоянии «Выключено» («Off»).
4. Подключите, к соответствующим разъемам системного блока видеомонитор, мышь, клавиатуру, принтер и т. д.
5. Подключите электросиловые кабели к электророзетке или к выходам источника бесперебойного питания.
6. Включите питание периферийных устройств (принтера, видеомонитора и т. п.).
7. Включите питание системного блока ПЭВМ.
