Вторая операция прокладка информационных трасс и линий электропитания (при наличии в составе ЛВС общего источника гарантированного электропитания). Кабель витой пары поступает или на деревянных барабанах емкостью по 500 метров или в картонных упаковках емкостью по 305 метров. От поставки кабелей в бухтах целесообразно отказаться, так как велика вероятность запутывания кабеля (возникновения «бороды»,
так печально известной рыболовам-любителям). Очень удобно работать с кабелем в коробке (рис. 2).

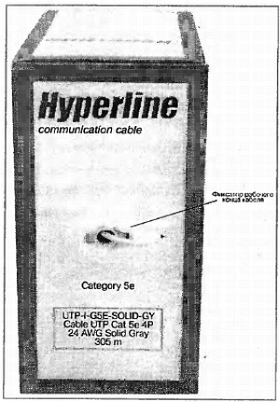

Рис. 2. Информационный кабель в коробке
Он легко сматывается, не запутывается, снабжен устройствами фиксации рабочего конца кабеля. Заводская маркировка, выполненная на кабеле, содержит как информацию общего характера (фирма-изготовитель, категория, количество пар), так и весьма полезную для монтажника ЛВС информацию: номер партии (катушки) кабеля, метраж. Номер партии позволит упростить процесс идентификации кабеля без его «прозвонки». Метраж позволит быстро обмотать кусок кабеля необходимой длины. Прокладка кабелей осуществляется или в оборудованных кабельных каналах или в монтажных пластмассовых коробах, монтируемых по стенам (полам) помещений. При необходимости короба комплектуются соответствующим числом дополнительных конструктивов, позволяющих оформить внутренние или внешние углы, стыки коробов, отводы от них. В настоящее время все короба и комплектующие к ним импортного производства. Номенклатура и типоразмеры их зависят от фирмы-изготовителя. Целесообразно использовать комплектующие одной фирмы-изготовителя, так как в противном случае возможна их нестыковка. На российском рынке хорошо зарекомендовали себя изделия фирмы «Legrand». А так как эта фирма выпускает и широкую номенклатуру электротехнических изделий, в том числе монтируемых в коробах вместе с информационным оборудованием, то появляется возможность технического решения (монтажа) ЛВС в одном ключе (стиле).
Третья операция. После прокладки кабелей (информационных и электросиловых) приступаем к монтажным работам. Суть их заключается в оснащении концов кабелей соответствующими информационными или электросиловыми элементами. Начнем с информационных кабелей. Все восемь проводников в кабеле с витой парой имеют различную цветную маркировку. Основные цвета: оранжевый, синий, зеленый, коричневый. С каждым проводником основного цвета переплетен еще один проводник, имеющий цветовой признак (цветные полоски) основного провода. Для обозначения цвета проводника обычно пользуются такой терминологией: оранжевый, белый от оранжевого; коричневый, белый от коричневого и т. д. На проводниках, составляющих кабель витой пары, монтируют сетевые (информационные) разъемы или сетевые (информационные) розетки типа RJ-45. Розетки и разъемы имеют по восемь позолоченных контактов. При их установке (монтаже) сетевых разъемов или розеток типа RJ-45 используется специальный монтажный инструмент (рис. 3).
Рис. 3. Вид основного инструмента, используемого при монтаже оборудования ЛВС
В купе со специальным инструментом, комплект монтажных инструментов и принадлежностей включает:
кримпер (crimp) («обжимка») для обжима разъемов;
стрипер (striper) («каталка») для кругового обрезания изоляции с кабеля витой пары и обкусывания концов проводников;
импектор (impekt) («набивалка») для фиксации проводов витой пары в гнездах разъема, укрепленного на плате розетки или патч-панели. В комплект «набивалки» входят два типа ножей: с прорезью, проходящей по середине ножа, и нож с прорезью, смещенной относительно осевой линии ножа;
кусачки с дугообразной рабочей частью для обрезки разведенных по цветам проводов витой пары с одновременной организацией их по одной линии;
ножницы для обрезки чулка-экрана и изоляционных лент, нитей и пр.;
шило для разводки проводов чулка-экрана для последующего удаления лишних перед установкой в «земляных» гнездах розеток;
отвертка с узкой и тонкой рабочей частью для затяжки фиксирующих винтов «земляных» гнезд;
маркеры для нанесения адресной информации на кабелях;
сетевой тестер, например, простейший Lan-tester типа LT-100 в комплектации:
master ТХ мастер-блок для выдачи в линию кодовой комбинации с требуемой скоростью;
remote RX блок контроля для получения (индикации) кодовой комбинации на приемной части тестируемой линии (рис. 4).
Рис. 4. Тестер сетевой
На практике стрипер вполне заменяют монтажный нож и кусачки. Импектор желателен, но, во-первых, монтаж некоторых моделей последних образцов информационных розеток выполняется входящими в их комплект приспособлениями или просто отверткой. Во-вторых, при некоторых навыках при помощи отвертки можно монтировать и все другие модели розеток. А вот кримпер уникальный по технологии своей работы инструмент и замене аналогами не подлежит. Он только внешне схож с пассатижами.
Сетевые (информационные) разъемы типа RJ-45 предназначены для однократного монтажа и в случае какой-либо ошибки в процессе работы восстановлению не подлежат. В отличие от разъемов сетевые (информационные) розетки типа RJ-45 допускают многократное использование (перемонтаж).
