Велосипедные шины подразделяются на дорожные и гоночные. Гоночные в свою очередь делятся на шоссейные и трековые. Шина состоит из покрышки и камеры. Во внутрь бортов покрышки заделаны кольца из стальной проволоки, предохраняющие борта от растяжения, а покрышку от соскакивания с обода колеса. Размеры покрышек определяются по диаметру и ширине, измеряются в дюймах или миллиметрах. При этом покрышка должна быть надета на обод, а камера накачана. Так, например, цифры на шине 622х40 означают: 622 мм или 28 диаметр шины, 40 мм или 13/4 поперечное сечение шины.
Вентиль (рис. 9) состоит из корпуса 6 и золотника 2 (клапана). Корпус вентиля имеет фланец 9, который вставляется в отверстие камеры, сверху надевают шайбу 8 и зажимают шестигранной гайкой.

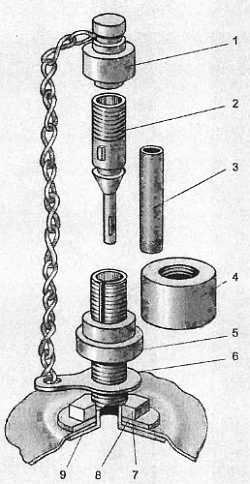

Рис. 9. Вентиль:
1 пылезащитный колпачок; 2 золотник; 3 резиновая трубка; 4 и 7 гайки; 5 контргайка; 6 корпус с фланцем; 8 шайба; 9 фланец
В верхнее отверстие корпуса вставляется золотник, перекрываемый резиновой трубкой 3 (ниппелем). Вставленный в корпус золотник закрепляют гайкой, навинчиваемой на верхнюю часть корпуса.
Тормоза. Велосипед может быть снабжен ножным тормозом, действующим на втулку заднего колеса; передним, действующим на покрышку переднего колеса или на обода обоих колес.
Тормоз, действующий на втулку заднего колеса, приводится в действие нажатием на педали в сторону, противоположную рабочему вращению зубчатки. Устройство ручного тормоза клещевого типа показано на рис. 10.

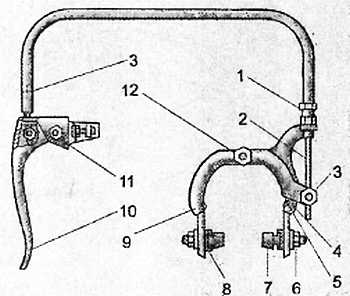

Рис. 10. Ручной тормоз клещевого типа:
1 штуцер; 2 трос; 3 болт с гайкой; 4 левая тормозная скоба; 5 пружина; 6 гайка; 7 тормозная колодка; 8 держатель колодки; 9 правая тормозная скоба; 10 рукоятка; 11 гайка; 12 болт с гайкой
Седло (рис. 11). Каркас седла изготовлен из полосовой или прутковой стали и крепится к подседельному пальцу или крюку посредством замка 3.

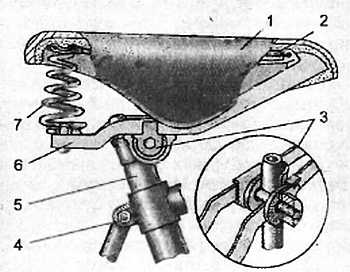

Рис. 11. Седло дорожного велосипеда:
1 покрышка седла; 2 и 7 пружины; 3 замок; 4 болт с гайкой; 5 седлодержатель; 6 каркас
В передней части каркаса укреплена носовая спиральная пружина 2, состоящая из четырех витков; один конец пружины крепится к каркасу, а второй в упоре, в который ввернут натяжной винт. Замки седел всех конструкций имеют одинаковое устройство. Отличие состоит в форме шайб, образующих посадочное место для каркаса седла.
Крепление седла к замку и замка к подседельному пальцу осуществляется при помощи оси (в средней части которой имеется квадрат), двух фасонных боковых шайб с лучевой насечкой, прижимных шайб и гаек. Шайбы с насечкой штампованные из листовой стали. Насечка шайб и замка имеет одинаковый шаг.
Для выколачивания клинка нужно шатун поместить на опору, при этом шатуны должны находиться в горизонтальном положении. Под торец гайки клинка подкладывают выколотку из дерева или цветного металла, и
ударами по выколотке сдвигают клинок с места, свинчивают гайку и, используя выколотку, окончательно выбивают клинок.
Затем разбирают переднюю вилку. Для этого накидным ключом отвертывают контргайку чашки верхнего шарикоподшипника, снимают шайбу с усом и отвертывают чашку шарикоподшипника, соблюдая при этом осторожность, чтобы не рассыпать шарикоподшипники (если шарики не имеют сепаратора). Поддерживая одной рукой стержень вилки, другой аккуратно вынимают вилку из головной трубы, следя за тем, чтобы шарики из шарикоподшипников вилки падали на ладонь руки, поддерживающей стержень.
Снятые узлы и детали велосипеда очищают от грязи и насухо вытирают ветошью, а шарикоподшипники и чашки корпусов промывают в керосине или бензине.
Ремонт руля. Руль может иметь следующие неисправности: изгиб трубы руля, вкручивание выноса, изгиб стержня, образование вмятин и трещин на трубе руля, выносе и стержне выноса, повреждение крепежных деталей руля, срыв резьбы на стержне.
Неисправные детали заменяют новыми или восстанавливают их. Способ исправления изогнутой трубы руля зависит от того, какой участок ее изогнут. Если изгиб находится на небольшом расстоянии от замка руля, то трубу помещают в специально изготовленные деревянные планки (длиной 150 мм, толщиной 3040 мм) и зажимают вместе с ними в тиски так, чтобы поврежденная часть руля выступала выше края деревянных планок. Затем поворотом трубы руля в ту или иную сторону выправляют поврежденный участок. Скрученный вынос руля исправляют также, зажимая его в тиски с деревянными губками, имеющими отверстие, соответствующее форме выноса. Поворотом трубы руля в нужном направлении выправляют вынос. Изогнутый стержень руля правят на стальной оправе, наружный диаметр которой должен соответствовать внутреннему диаметру колонки вилки, так, чтобы оправка плотно входила во внутреннее отверстие стержня. Узел соединения выноса со стержнем зажимают в тисках с применением деревянных губок так, чтобы стержень находился в горизонтальном положении (чтобы при этом не разогнулись стенки стержня, на конец стержня надевают кольцо, отрезанное от негодной вилки). Внутрь стержня вставляют оправку и отгибают его в нужном направлении. Деформированные грани у головки стяжного болта и болта замка руля исправляют напильником, обрабатывая грани под следующий, меньший размер ключа. Если не представляется возможным восстановить головку болта таким способом, то поврежденную головку отрезают ножовкой. На стержне болта нарезают резьбу и навертывают гайку, которую укрепляют шпилькой, плотно забивая ее в отверстие, просверленное через гайку и стержень болта по поверхности их соприкосновения вдоль оси болта. После чего это место пропаивают твердым припоем с последующей обработкой граней и поверхности головки. По окончании ремонта производят установку и регулировку руля. Крепление руля в стержне передней вилки осуществляется путем расклинивания нижней части стержня руля распорным конусом, который затягивают болтом. Для того чтобы распорный конус не проворачивался, его ус должен входить в прорезь стержня руля, иначе руль закрепить не удастся. Для надежности крепления руля его стержень должен входить в стержень вилки не менее чем на 50 мм. Затяжной болт должен быть крепко затянут. Изменение наклона руля или направления его изгиба производится следующим образом: отвинчивают стяжной болт на 34 оборота, а гайку на 23 оборота, поворачивают трубу руля, устанавливают руль в нужном положении и закрепляют гайкой. Затем руль устанавливают на нужную высоту и закрепляют затяжным болтом.
