Завершение ассоциации

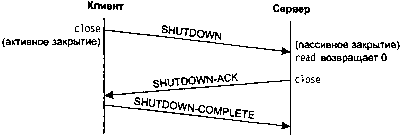

Рис. 2.7. Обмен пакетами при завершении ассоциации SCRIPT
SCTP не нуждается в состоянии TIME_WAIT благодаря контрольным меткам. Все порции данных помечаются так, как было оговорено при обмене сегментами INIT. Задержавшаяся порция от предыдущего соединения будет иметь неправильную метку. Вместо того, чтобы поддерживать в состоянии ожидания TIME_WAIT целое соединение, SCRIPT помещает в это состояние значения контрольных меток.
Диаграмма состояний SCRIPT

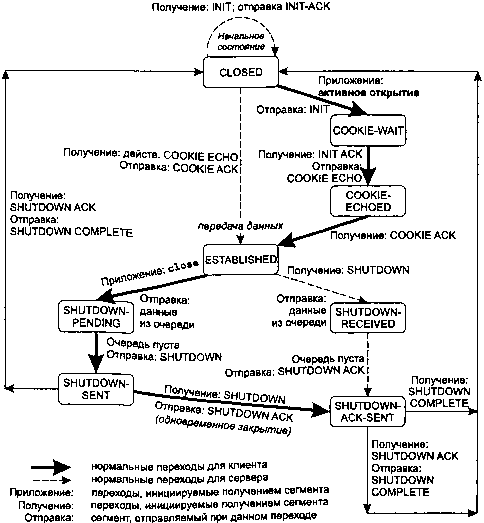

Рис. 2.8. Диаграмма состояний SCRIPT
Как и на рис. 2.4, переходы из одного состояния в другое регулируются правилами SCRIPT и определяются текущим состоянием и порцией данных, полученной в этом состоянии. Например, если приложение выполняет активное открытие в состоянии CLOSED (Закрыто), SCRIPT отправляет пакет INIT и переходит в состояние COOKIE-WAIT (Ожидание cookie). Если затем SCRIPT получает пакет INIT-ACK, он отправляет пакет COOKIE-ECHO и новым состоянием становится COOKIE-ECHOED (Cookie отправлен обратно). Если после этого SCRIPT принимает COOKIE ACK, он переходит в состояние ESTABLISHED (Соединение установлено). В этом состоянии осуществляется передача основного объема данных. Порции данных могут передаваться совместно с пакетами COOKIE ECHO и COOKIE ACK.
Две стрелки из состояния ESTABLISHED на рис. 2.8 соответствуют двум сценариям завершения ассоциации. Если приложение вызывает функцию close до получения пакета SHUTDOWN (активное закрытие), переход осуществляется в состояние SHUTDOWN-PENDING (Ожидание завершения). Если же приложение получает пакет SHUTDOWN, находясь в состоянии ESTABLISHED (пассивное закрытие), переход осуществляется в состояние SHUTDOWN-RECEIVED (Получен сигнал о завершении).
Обмен пакетами

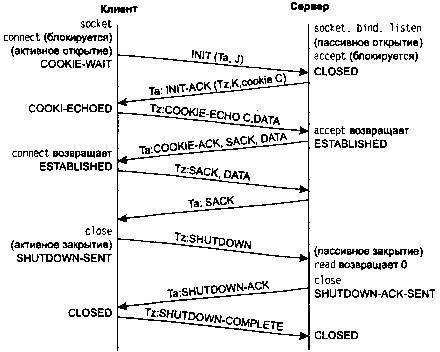

Рис. 2.9. Обмен пакетами для ассоциации SCRIPT
В этом примере первая порция данных включается клиентом в COOKIE ECHO, а сервер включает данные в порцию COOKIE ACK. В общем случае в пакет COOKIE ECHO может включаться и несколько порций данных, если приложение использует интерфейс типа «один-ко-многим» (о разных типах интерфейсов речь пойдет в разделе 9.2).
Блок информации, передаваемый в пакете SCRIPT, называется порцией ( chunk ). Порция информации самодостаточна, она включает сведения о типе данных, флаги и поле длины. Этот подход облегчает упаковку нескольких порций в один исходящий пакет (подробнее об упаковке порций и нормальном режиме передачи данных рассказывается в главе 5 [117]).
Параметры SCRIPT
В настоящий момент разрабатываются два расширения SCRIPT:
1. Динамическое расширение адресов, позволяющее взаимодействующим узлам добавлять и удалять IP-адреса из существующей ассоциации.
2. Поддержка частичной надежности,
позволяющая взаимодействующим узлам по указанию от приложения ограничивать повторную передачу данных. Если сообщение становится слишком старым (это решает приложение), оно пропускается, и никаких попыток отправить его еще раз не делается. Это означает, что доставка всех данных адресату уже не гарантируется.
2.9. Номера портов
номеров портов port numbersКогда клиент хочет соединиться с сервером, клиент должен идентифицировать этот сервер. Для TCP, UDP и SCRIPT определена группа заранее известных портов ( well-known ports ) для идентификации известных служб. Например, каждая реализация TCP/IP, поддерживающая FTP, присваивает заранее известный порт 21 (десятичный) серверу FTP. Серверам TFTP (Trivial File Transfer Protocol упрощенный протокол передачи файлов) присваивается порт UDP 69.
С другой стороны, клиенты используют динамически назначаемые , или эфемерные ( ephemeral ) порты, то есть порты с непродолжительным временем жизни. Эти номера портов обычно присваиваются клиенту автоматически протоколами UDP или TCP. Клиенту обычно не важно фактическое значение динамически назначаемого порта; клиент лишь должен быть уверен, что динамически назначаемый порт является уникальным на клиентском узле. Реализации транспортного уровня гарантируют такую уникальность.
IANA (Internet Assigned Numbers Authority агентство по выделению имен и уникальных параметров протоколов Интернета) ведет список назначенных номеров портов. Раньше они публиковались в документах RFC; последним в этой серии был RFC 1700 [103]. В документе RFC 3232 [102] указан адрес базы данных, заменившей RFC 1700: http://www.iana.org/. Номера портов делятся на три диапазона.
1. Заранее известные порты : от 0 до 1023. Эти номера портов управляются и присваиваются агентством IANA. Когда это возможно, один и тот же номер порта присваивается данному сервису и для TCP, и для UDP. Например, порт 80 присваивается веб-серверу для обоих протоколов, хотя в настоящее время все реализации используют только TCP.
Зарегистрированные портыПРИМЕЧАНИЕКогда веб-серверу был назначен порт 80, протокол SCRIPT еще не существовал. Новые порты назначаются всем трем протоколам, и в RFC 2960 отмечено, что все существующие номера портов TCP могут использоваться теми же службами, работающими по протоколу SCRIPT.
3. Динамические, или частные порты: от 49 152 до 65 535. IANA ничего не говорит об этих портах. Эти порты мы иногда называем эфемерными . (Магическое число 49 152 составляет три четверти от 65 536.)
