Разделение портов на диапазоны и общее распределение номеров портов показано на рис. 2.10.

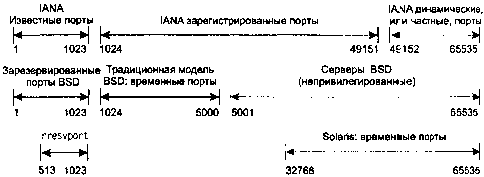

Рис. 2.10. Распределение номеров портов
На этом рисунке мы отмечаем следующие моменты:
В системах Unix имеется понятие зарезервированного порта ( reserved port), и это порт с номером меньше 1024. Эти порты может присвоить сокету только процесс, обладающий соответствующими привилегиями. Все заранее известные порты IANA являются
зарезервированными портами; следовательно, сервер, желающий использовать этот порт (такой, как сервер FTP), должен обладать правами привилегированного пользователя.
Исторически сложилось так, что Беркли-реализации (начиная с 4.3BSD) позволяют динамически выделять порты в диапазоне от 1024 до 5000. Это было хорошо в начале 80-х, когда серверы не могли обрабатывать много клиентов одновременно, но сегодня можно легко найти сервер, поддерживающий более 3977 клиентов в любой момент времени. Поэтому некоторые системы выделяют динамически назначаемые порты по-другому, либо из диапазона, определенного IANA, либо из еще более широкого диапазона (например, Solaris, как показано на рис. 2.6), чтобы предоставить больше динамически назначаемых портов.
ПРИМЕЧАНИЕКак выяснилось, значение 5000 для верхнего предела динамически назначаемых портов, реализованное в настоящее время во многих системах, было типографской ошибкой [7]. Этот предел должен был быть равен 50 000.
ПРИМЕЧАНИЕИ зарезервированные порты BSD, и порты функции rresvport частично перекрывают верхнюю половину заранее известных портов IANA. Это происходит потому, что известные порты IANA когда-то заканчивались на 255. В документе RFC 1340 под названием «Assigned numbers» в 1992 году началось присваивание заранее известных портов в диапазоне от 256 до 1023. В предыдущем документе RFC под названием «Assigned numbers» за номером 1060 от 1990 году эти порты назывались стандартными службами Unix (Unix Standard Services). Существует множество Беркли-серверов, номера портов которых были заданы в 80-х годах и начинались с 512 (таким образом, номера с 256 по 511 были пропущены). Функция rresvport начинает выбор с верхней границы диапазона 512-1023 и направляется вниз.
Пара сокетов
Пара сокетов socket pairномерами портов).
Два значения, идентифицирующих конечную точку, IP-адрес и номер порта часто называют сокетом .
Мы можем распространить понятие пары сокетов на UDP, даже учитывая то, что этот протокол не ориентирован на установление соединения. Когда мы будем говорить о функциях сокетов ( bind, connect, getpeernameи т.д.), мы увидим, какими функциями задаются конкретные элементы пары сокетов. Например, функция bind позволяет приложению задавать локальный IP-адрес и локальный порт для сокетов TCP, UDP и SCRIPT.
2.10. Номера портов TCP и параллельные серверы
Рис. 2.11. Сервер TCP с пассивным открытием на порте 21
Мы используем обозначение ( *:21,*:*) для указания пары сокетов сервера. Сервер ожидает запроса соединения на любом локальном интерфейсе (первая звездочка) на порт 21. Удаленный IP-адрес и удаленный порт не определены, поэтому мы обозначаем их как *.*. Такая структура называется прослушиваемым сокетом ( listening socket ).
универсальным адресом символом подстановки wildcardПРИМЕЧАНИЕМы отделяем IP-адрес от номера порта символом «:», потому что это обозначение используется в HTTP и часто встречается в других местах. Программа netstat отделяет номер порта от IP-адреса точкой, но иногда это приводит к затруднениям, потому что точки используются как в доменных именах (freebsd.unpbook.com.21), так и в записи IPv4 (12.106.32.254.21).
Через некоторое время на узле с IP-адресом 206.168.112.219 запускается клиент и выполняет активное открытие соединения с IP-адресом сервера 12.106.32.254. В этом примере мы считаем, что динамически назначаемый порт, выбранный клиентом TCP, это порт 1500, что отражено на рис. 2.12. Под клиентом мы показываем его пару сокетов.

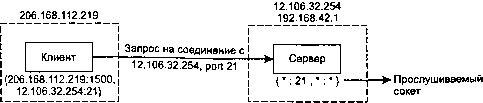

Рис. 2.12. Запрос на соединение от клиента к серверу
Когда сервер получает и принимает соединение клиента, он с помощью функции forkсоздает свою копию, давая возможность дочернему процессу обработать запрос клиента, как показано на рис. 2.13 (функцию forkмы описываем в разделе 4.7).

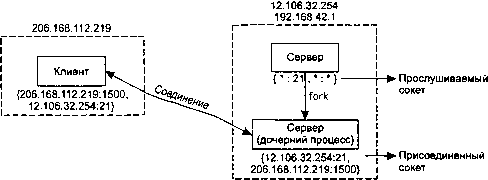

Рис. 2.13. Параллельный сервер, дочерний процесс которого обрабатывает запрос клиента
На этом этапе мы должны провести различие между прослушиваемым сокетом и присоединенным сокетом на сервере. Заметьте, что присоединенный сокет использует тот же локальный порт (21), что и прослушиваемый сокет.
Также заметьте, что на многоадресном сервере локальный адрес заполняется для присоединенного сокета (206.62.226.35), как только устанавливается соединение.
При выполнении следующего шага предполагается, что другой клиентский процесс на клиентском узле запрашивает соединение с тем же сервером. Код TCP клиента задает новому сокету клиента неиспользованный номер динамически назначаемого порта, скажем 1501. Мы получаем сценарий, представленный на рис. 2.14. На сервере различаются два соединения: пара сокетов для первого соединения отличается от пары сокетов для второго соединения, поскольку TCP клиента выбирает неиспользованный порт (1501) для второго соединения.
