Чтобы понять вторую причину, по которой необходимо состояние TIME_WAIT, давайте считать, что у нас имеется соединение между IP-адресом 12.106.32.254, порт 1500 и IP-адресом 206.168.112.219, порт 21. Это соединение закрывается, и спустя некоторое время мы устанавливаем другое соединение между теми же IP-адресами и портами: 12.106.32.254, порт 1500 и 206.168.112.219, порт 21. Последнее соединение называется новым воплощением ( incarnation ) предыдущего соединения, поскольку IP-адреса и порты те же. TCP должен предотвратить появление старых дубликатов, относящихся к данному соединению, в новом воплощении этого соединения. Чтобы гарантировать это, TCP запрещает установление нового воплощения соединения, которое в данный момент находится в состоянии TIME_WAIT. Поскольку продолжительность состояния TIME_WAIT равна двум MSL, это позволяет удостовериться, что истечет и время жизни пакетов, посланных в одном направлении, и время жизни пакетов, посланных в ответ. Используя это правило, мы гарантируем, что в момент успешного установления соединения TCP время жизни в сети всех старых дубликатов от предыдущих воплощений этого соединения уже истекло.
ПРИМЕЧАНИЕИз этого правила существует исключение. Реализации, происходящие от Беркли, инициируют новое воплощение соединения, которое в настоящий момент находится в состоянии TIME WAIT, если приходящий сегмент SYN имеет порядковый номер «больше» конечного номера из предыдущего воплощения. На с. 958-959 [128] об этом рассказано более подробно. Для этого требуется, чтобы сервер выполнил активное закрытие, поскольку состояние TIME_WAIT должно существовать на узле, получающем следующий сегмент SYN. Эта возможность используется командой rsh. В документе RFC 1185 [54] рассказывается о некоторых ловушках, которые могут вас подстерегать при этом.
2.8. Установление и завершение ассоциации SCRIPT
Четырехэтапное рукопожатие
1. Сервер должен быть готов к приему входящего соединения. Подготовка обычно осуществляется последовательным вызовом функций socket, bindи listenи называется пассивным открытием ( passive open ).
2. Клиент начинает активное открытие ( active open ), вызывая функцию connectили сразу отправляя сообщение, что также приводит к установлению ассоциации. При этом клиент SCRIPT передает сообщение INIT (от слова «инициализация»), в котором серверу отправляется список IP-адресов клиента, начальный порядковый номер, идентификационная метка, позволяющая отличать пакеты данной ассоциации от всех прочих, количество исходящих потоков, запрашиваемых клиентом, и количество входящих потоков, поддерживаемых клиентом.
3. Сервер подтверждает получение сообщения INIT от клиента сообщением INIT-ACK, которое содержит список IP-адресов сервера, начальный порядковый номер, идентификационную метку, количество исходящих потоков, запрашиваемых сервером, количество входящих потоков, поддерживаемых сервером, и cookie с данными о состоянии. Cookie содержит все сведения о состоянии, которые нужны серверу для того, чтобы гарантировать действительность ассоциации. В cookie включается цифровая подпись, подтверждающая аутентичность.
4. Клиент отсылает cookie обратно серверу сообщением COOKIE-ECHO. Это сообщение уже может содержать пользовательские данные.
5. Сервер подтверждает правильность приема cookie и установление ассоциации сообщением COOKIE-ACK. Это сообщение также может включать полезные данные.
Минимальное количество пакетов для установления ассоциации SCRIPT равно четырем, поэтому описанная процедура называется четырехэтажным рукопожатием SCRIPT . Эти четыре пакета, передаваемые между клиентом и сервером, показаны на рис. 2.6.

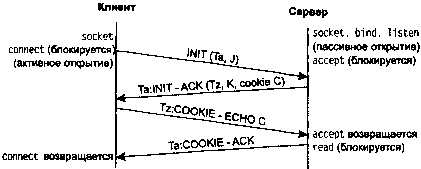

Рис. 2.6. Четырехэтапное рукопожатие SCRIPT
Во многих отношениях четырехэтапное рукопожатие SCRIPT подобно трехэтапному рукопожатию TCP, за исключением всего, что связано с cookie. Сообщение INIT включает (помимо множества параметров) контрольную метку Та ( verification tag ) и начальный порядковый номер J . Метка Та должна присутствовать во всех пакетах, отправляемых собеседнику по данной ассоциации. Начальный порядковый номер используется для нумерации сообщений DATA (порций данных DATA chunks). Собеседник тоже выбирает собственную метку Tz , которая должна присутствовать во всех его пакетах. Помимо контрольной метки и начального порядкового номера K получатель сообщения INIT отправляет cookie С . Пакет cookie содержит все сведения о состоянии, необходимые для установления ассоциации SCRIPT, так что стеку SCRIPT сервера не приходится хранить сведения о клиенте, с которым устанавливается ассоциация. Более подробные сведения о настройке ассоциаций SCRIPT вы можете найти в главе 4 книги [117].
В заключение рукопожатия каждая сторона выбирает основной адрес назначения. На этот адрес передаются все данные в отсутствие неполадок в сети.
Четырехэтапное рукопожатие используется в SCRIPT для того, чтобы сделать невозможной одну из атак типа «отказ в обслуживании» (см. раздел 4.5).
ПРИМЕЧАНИЕЧетырехэтапное рукопожатие SCRIPT с использованием cookie формализует метод защиты от атак типа «отказ в обслуживании». Многие реализации TCP используют аналогичный метод. Отличие в том, что при работе с TCP данные cookie приходится кодировать в начальный порядковый номер, длина которого составляет всего 32 разряда. В SCRIPT используется поле произвольной длины и криптографическая защита.
