Выбираем круглую контактную площадку, внутренний диаметр 0.8 мм, внешний оставляем автоматическим.
Расставляем две контактные площадки для резистора на рабочее поле редактора. Их необходимо поставить симметрично относительно центра (он обозначен белым крестиком). Расстояние, которое должно быть между площадками, необходимо выбирать с учетом длины корпуса резистора и расстояний до места изгиба его выводов. Например, можно взять по 3 мм с обоих сторон от корпуса. Результат представлен на рисунке 2.6.

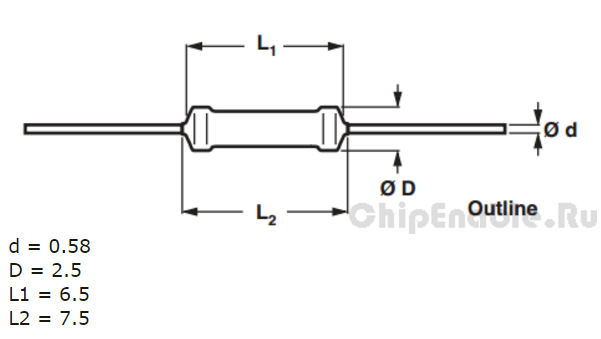

Рисунок 2.4 – Параметры резистора

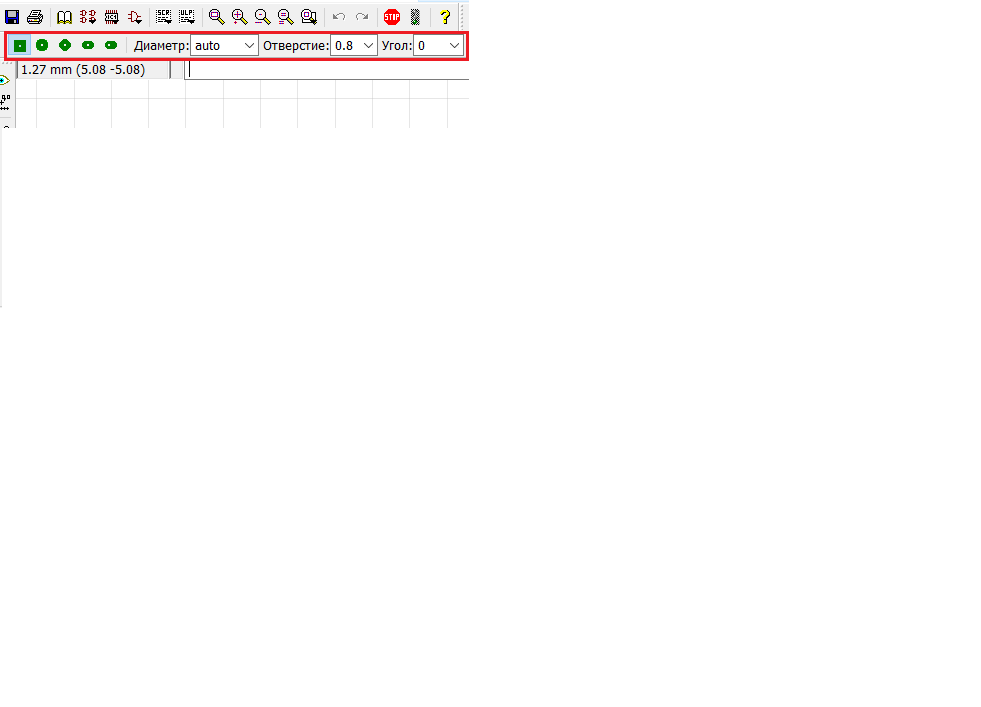

Рисунок 2.5 – Панель инструментов
Рисунок 2.6 – Расстановка контактных площадок
Уже поставленные площадки можно двигать с помощью инструмента Move (меню Редактировать => Move или кнопка F7). Измерить расстояние между выводами можно с помощью инструмента Dimension (меню Рисовать => Dimension).
