Корпуса паровых турбин для удобства сборки и разборки обычно имеют разъём по горизонтальной плоскости. В одноцилиндровых турбинах корпус иногда имеет не только горизонтальный разъём, но и вертикальный, что облегчает его механическую обработку и транспортирование. При высоких рабочих давлениях цилиндры отливают из чугуна или стали, иногда эти цилиндры выполняют сварно-литыми. При низких давлениях корпуса цилиндров и выходные патрубки конденсационных турбин обычно изготавливают сварными из листовой углеродистой стали.
Роторы паровых турбин могут быть дисковыми или барабанными. Дисковая конструкция характерна для турбин активного типа, барабанная – реактивного.
В большинстве стационарных и транспортных паровых турбин применяются подшипники скольжения.

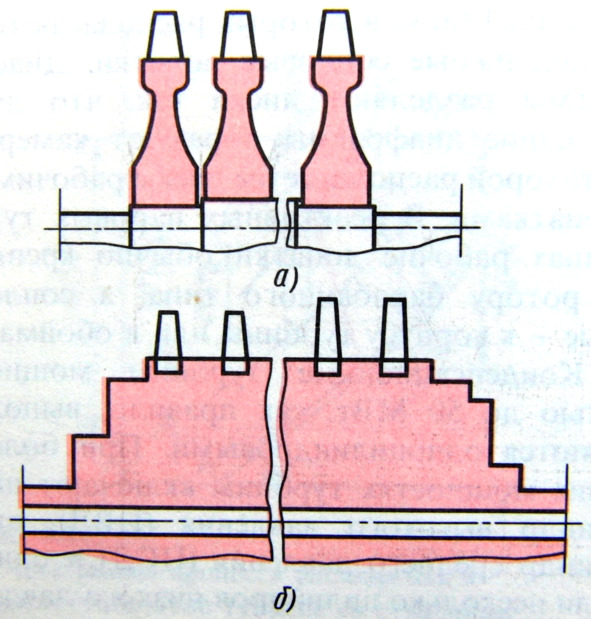

Схемы роторов паровых турбин.
а – дисковый; б – барабанный.
Конструкции ГТУ и ГТД и их узлов зависят от выбранной конструктивной схемы, т. е. взаимного расположения компрессоров, камер сгорания, турбин, воздухоохладителей и регенераторов.
По числу валов, связанных общностью теплового процесса или общей зубчатой передачей (редуктором), различают одновальные, двухвальные, реже трёхвальные ГТД. Расположение валов может быть как коаксиальным так и параллельным с независимым расположением осей валов.
По простейшей одновальной схеме без регенератора выполняют энергетические пиковые ГТУ и ГТУ вспомогательного назначения, приводящие электрогенератор. По этой же схеме был выполнен ГТД первого отечественного газотурбовоза и многие авиационные турбореактивные двигатели. Для транспортных ГТД сравнительно малой мощности (до 1—1,5 МВт), например, автомобильных, характерна двухвальная конструктивная схема. По этой же схеме изготовляют пиковые (без регенерации) и базовые энергетические (с регенерацией) ГТУ.
Трехвальную схему применяют для транспортных ГТД большой мощности (свыше 5 МВт), например, судовых и пиковых, аварийных стационарных энергетических ГТУ, если в качестве газогенератора (блоков компрессоров и турбин высокого и низкого давления) используется авиационный реактивный двигатель, сопло которого заменено на диффузорный патрубок с силовой турбиной. По двухвальной схеме с блокированной турбиной нагрузки могут выполняться базовые стационарные энергетические ГТУ большой мощности.
ГТУ с одновальным турбокомпрессором с отбором воздуха или газа встраиваются в технологические процессы химических, нефтеперерабатывающих и металлургических производств.
Конструкции узлов стационарных, транспортных и авиационных ГТД и ГТУ достаточно разнообразны.
Корпуса узлов мощных стационарных и многих транспортных ГТУ обычно выполняются разъёмными по горизонтальной плоскости.
Среди судовых ГТУ наибольшее применение находят лёгкие прямоточные установки. ГТД состоит из воздухозаборника, компрессора низкого давления (КНД), компрессора высокого давления (КВД), камеры сгорания, турбин высокого (ТВД), среднего (ТСД) и низкого давления (ТНД). ТВД приводит во вращение КВД, ТСД – КНД, ТНД работает на винт. Вал КНД и ТСД проходит внутри вала КВД и ТВД (конструкция «вал в валу»). Мощность ТНД передаётся винту через рессору и редуктор. Роторы всех трёх турбин имеют разную частоту вращения. Для передачи мощности от пусковых электродвигателей и для привода расположенных на корпусе двигателя механизмов служат передняя и основная коробки приводов. Маслоагрегат также получает мощность от вала компрессора. Все элементы ГТД смонтированы на общей раме. Кожух газоотводного патрубка сообщается с кожухом двигателя. Окружающий воздух эжектируется отработавшими газами и, проходя между кожухом и корпусом двигателя, охлаждает их.
Схема судового ГТД прямоточного типа.
1 – воздухозаборник; 2 – передняя коробка привода; 3 – задняя коробка привода; 4 – КНД; 5 – КВД; 6 – камера сгорания; 7 – ТВД; 8 – ТСД; 9 – кожух двигателя; 10 – ТНД; 11 – газоотводный патрубок; 12 – кожух газоотводного патрубка; 13 – рессора; 14 – редуктор; 15 – маслоагрегат; 16 – рама.
В судовых и стационарных ГТУ прямоточного типа имеется возможность дальнейшего увеличения температуры газа при одновременном повышении степени увеличения давления в компрессоре, и соответственно к.п.д. установки. Для применения высоких температур газа необходимо вводить интенсивное охлаждение проточной части и, в первую очередь, лопаток, поскольку жаропрочность металлических сплавов ограничена. В настоящее время практически ни одна ГТУ (или ГТД) не выполняется без охлаждения лопаток.
Газотурбинная установка замкнутого цикла (ЗГТУ) включает газоохладитель, понижающий температуру до начального значения и регенератор. Вместо камеры сгорания в ЗГТУ устанавливается подогреватель, в котором рабочее тело (обычно воздух) не смешивается с продуктами сгорания топлива.
Каждая газотурбинная установка обеспечивается рядом систем, относимых к вспомогательным, без которых, однако, работа установки невозможна. К ним относятся система смазки, обеспечивающей работу подшипников и редукторов, система регулирования, в которую можно включить и топливную систему, обеспечивающие устойчивую и надёжную работу установки на любом расчётном режиме от холостого хода до номинальной нагрузки, а также на режимах пуска и останова, система очистки воздуха и шумоглушения, а также система пуска установки. Важнейшую роль в обеспечении надёжной и высокоэкономичной работы газотурбинных установок играет система охлаждения или тепловой защиты установки, которая по сути состоит из ряда автономных систем, охлаждающих наиболее горячие и напряжённые детали и узлы установки и поддерживающих расчётный уровень термонапряжённого состояния деталей.
Глава II
ЛОКОМОТИВЫ С ПАРОВЫМИ ТУРБИНАМИ
2.1. Общие сведения
Применение паровой машины в качестве локомотивного двигателя серьёзно затрудняло конструкторам решение задачи улучшения как ходовых, так и тягово-теплотехнических свойств паровоза.
Суть в том, что:
– во-первых, поршневая машина является источником значительных сил инерции, обуславливающих своеобразные, весьма нежелательные «подёргивания» и «виляния» паровоза на ходу;
– во-вторых, преобразование прямолинейного движения поршня машины во вращательное движение колёс требует применения шатунно-кривошипного механизма, являющегося в свою очередь источником возникновения вредных, а при известных условиях – опасных для движущегося поезда динамических воздействий на железнодорожный путь, причём надлежащее уравновешивание возвратно-движущихся масс по мере возрастания ходовых скоростей паровоза становится всё менее достижимым;
– в-третьих, использование мощности паровозной машины ограничивается в силу конструктивных особенностей шатунной передачи величиной примерно 700—800 л.с. на одну движущую ось. Иначе говоря, от обычного паровоза, например, с пятью движущими осями в одной раме, можно получить не более 3500—4000 л.с., а с четырьмя осями – ещё меньше;
– в-четвёртых, поршневая машина плохо приспособлена для работы с высоким давлением и температурой перегрева пара, главным образом из-за смазки, уплотнений и т. д. Между тем, перегрев пара наиболее важен для повышения тягово-теплотехнической эффективности парового локомотива.
Преимущество паровой турбины перед поршневой паровой машиной, состоящее в экономии топлива, заставило подумать о применении турбины на паровозе. На протяжении ряда лет стремились добиться уменьшения расхода топлива паровозами путём перегрева пара и подогрева питательной воды (выходящими газами), но применение конденсации пара, которое может значительно увеличить коэффициент полезного действия паровой установки, по-видимому, возможно только при замене поршневой машины турбиной, достаточно простой в передаче работы и реверсирования и вполне применимой как тяговый двигатель локомотива, поскольку использование достаточно глубокого вакуума, возможное при цилиндрах большого объёма, при габаритных ограничениях в поршневом паровозе достигнуто быть не могло. Поэтому в различных странах были построены принципиально новые локомотивы, у которых паровая машина заменена паровой турбиной. Эти локомотивы получили название паротурбовозов.
