Реактивная паровая турбина Парсонса некоторое время применялась, в основном, на военных кораблях, но постепенно уступила место более компактным комбинированным активно-реактивным турбинам, у которых реактивная часть высокого давления заменена одно- или двухвенечным активным диском. В результате уменьшились потери на утечки пара через зазоры в лопаточном аппарате, турбина стала проще и экономичнее. Хотя и сегодня паровые турбины в основном сохранили черты турбины Парсонса.
Чарльз Алджернон Парсонс.
Французский учёный Рато вывел комплексную теорию турбомашин на основе имевшегося опыта.
Газовые турбины. В ступенях этих лопаточных машин энергия сжатого и нагретого газа преобразуется в механическую работу на валу. Газовые турбины используются в составе газотурбинных двигателей, стационарных газотурбинных установок и парогазовых установок.
Англичанин Джон Барбер в 1791 г. впервые предложил идею создания газотурбинного двигателя с газогенератором, поршневым компрессором, камерой сгорания и газовой турбиной.
Турбина Барбера могла работать на нефти, угле и древесине, что обеспечивалось путём их предварительной газификации (перегонки) в специальных ёмкостях в виде реторт. В схеме его газотурбинной установки кроме воздушного, был и газосжигательный компрессор. Смесь, образованную воздухом и газом, предлагалось нагнетать в камеру горения при помощи компрессора. После горения горючей смеси её предлагалось подавать с большой скоростью на лопатки рабочего колеса, на котором должна производиться работа расширения газа. Для предотвращения перегрева турбины от действия высоких температур предполагалось охлаждение продуктов горения впрыском воды в камеру горения.

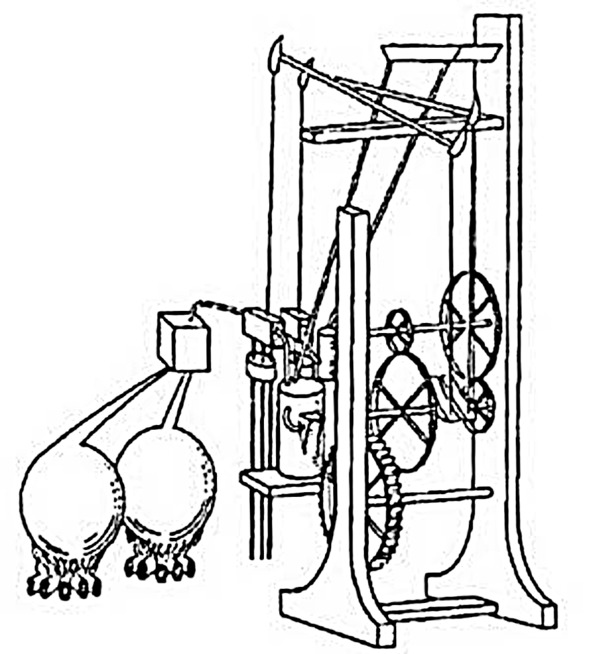

Газотурбинная установка Джона Барбера. Рисунок из его патента.
Изобретение Барбера не было реализовано на практике. Первую в мире газовую реверсивную турбину сконструировал русский инженер и изобретатель Павел Дмитриевич Кузьминский в 1887 г. Его десятиступенчатая турбина работала на парогазовой смеси, получаемой в созданной им же в 1894 г. камере сгорания – «газопаророде». Кузьминский применил охлаждение камеры сгорания водой. Вода охлаждала стенки и затем поступала внутрь камеры. Подача воды снижала температуру и в то же время увеличивала массу газов, поступающих в турбину, что должно было повысить эффективность установки. В 1892 г. П. Д. Кузьминский испытал турбину и предложил её военному министерству в качестве двигателя для дирижабля его собственной конструкции. В 1895 г. Кузьминский предложил вариант газовой турбины более простой конструкции. Этот проект был осуществлён в 1897 г. на Петербургском патронном заводе, где была построена действующая газовая турбина, которую изобретатель готовил к показу на Всемирной выставке в Париже в 1900 г., однако не дожил до неё несколько месяцев.
Павел Дмитриевич Кузьминский.
Одновременно с Кузьминским опыты с газовой турбиной (в качестве перспективного двигателя для торпед) проводил также Чарлз Парсонс, однако вскоре пришёл к выводу, что имеющиеся сплавы из-за низкой жаропрочности не позволяют создать надёжный механизм, который приводился бы в движение струёй раскалённых газов либо парогазовой смесью, после чего сосредоточился на создании паровых турбин.
В 1872 г. в Германии инженером Штольце был получен патент на газовую турбину, названную им «огненной турбиной», которая содержала практически все основные узлы современной ГТУ с непрерывным процессом горения топлива в камере сгорания: осевой воздушный компрессор, воздухоподогреватель, совмещённый с камерой сгорания, и турбину. ГТУ была создана и рассчитана на получение мощности 200 л.с. при частоте вращения 2000 об/мин. Однако её испытания не были успешными и вместо 200 л.с. было получено только 20 л.с.

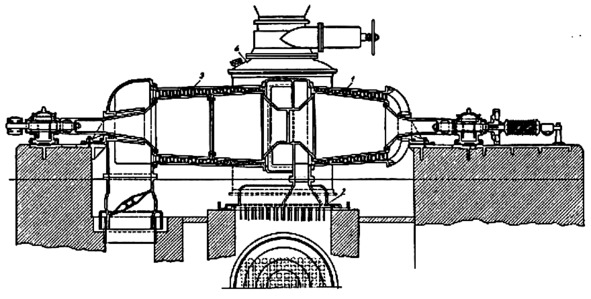

ГТУ Штольце с горением при постоянном давлении
(непрерывного горения).
1 – компрессор; 2 – нагреватель; 3 – реактивная турбина; 4 – газогенератор.
В 1906 г. французскими инженерами Арманго и Лемалем с участием профессора Рато была построена газовая турбина с подводом теплоты при постоянном давлении мощностью 400 л.с. (294 кВт). Установка имела двухступенчатый центробежный компрессор. Направляющие лопатки турбины имели водяное охлаждение, а вода из системы охлаждения подавалась в продукты сгорания керосина, снижая их температуру до 560°С. Турбина развивала мощность, немногим превышающую мощность компрессора, поэтому компрессор приводился от постороннего двигателя.
В том же 1906 г. русский инженер В. В. Караводин спроектировал, а в 1908 г. построил во Франции бескомпрессорный ГТД с четырьмя камерами прерывистого горения, или со сгоранием при постоянном объёме, и газовой турбиной. Мощность, затрачиваемая на сжатие воздуха в таких установках, существенно ниже, чем у газотурбинных установок постоянного давления. Турбина развивала мощность 1,6 л.с. (1,18 кВт) при 10000 об/мин, а эффективный к.п.д. достигал всего лишь 2%.

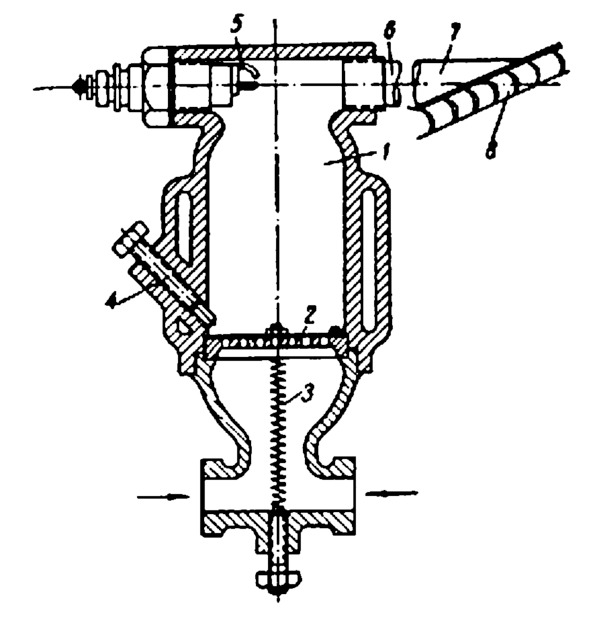

Газотурбинная установка В. В. Кароводина с горением при постоянном объёме (прерывистого горения).
1 – камера сгорания; 2 – всасывающий клапан; 3 – пружина; 4 – регулирующий винт хода клапана; 5 – свеча; 6 – газоход; 7 – сопло; 8 – колесо турбины.
Определённый прогресс в развитии газовых турбин постоянного объёма был обеспечен работами немецкого инженера Карла Гольцварта, который в 1908 г. предложил оригинальную конструкцию газовой турбины прерывистого горения. В 1910 г. швейцарской фирмой Brown Boveri эта установка была построена. Камера сгорания, сопла и колесо турбины охлаждались водой. Центробежный компрессор приводился в действие паровой турбиной, пар для которой получался как за счёт охлаждения камеры сгорания, так и за счёт теплоты выхлопных газов турбины. По сути, установка Гольцварта была одной из первых действующих парогазовых установок. В этой установке компрессор не имеет такого большого значения, как в газотурбинной установке непрерывного горения, так как горение происходит при постоянном объёме (при закрытых клапанах на входе и выходе из камеры сгорания) и поэтому давление в камере повышается сверх давления, развиваемого компрессором. Однако в целом установка получилась более сложной и дорогой, чем ГТУ непрерывного горения, поскольку для её работы требовались сложные клапанные устройства и паровая турбина с конденсатором. На этой установке была достигнута мощность 200 л.с. (147 кВт) при к.п.д. порядка 14%. Это наибольший к.п.д., который был получен в опытах с турбинами Гольцварта за период до 1927 г.

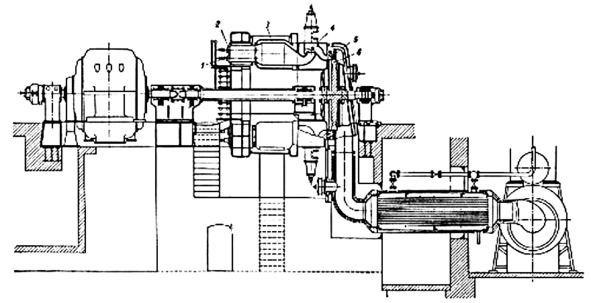

ГТУ прерывистого горения Гольцварта (с горением при постоянном
объёме), конструктивная схема.
1 – клапан подачи воздуха от компрессора; 2 – клапан подачи топлива; 3 – камера сгорания; 4 – клапан подачи продуктов сгорания к соплам; 5 – сопла; 6 – колесо турбины.
Начиная с 1908 г., по проектам Гольцварта было построено несколько ГТУ прерывистого горения. Поскольку в первые десятилетия прошлого века реализация таких ГТУ осуществлялась более успешно, чем ГТУ непрерывного горения, был накоплен положительный опыт, сыгравший благотворную роль в прогрессе газотурбостроения вообще. Так, в 1928 г. швейцарская фирма Brown Boveri возобновляет постройку ГТУ конструкции Гольцварта. Вскоре фирма получает заказ на разработку, а в 1939 г. приступает к изготовлению этих установок. К.п.д. таких установок оценивался на уровне 18—20%, максимальная мощность составляла 5000 л.с. Это время можно считать временем рождения первой промышленной стационарной газотурбинной установки. На основе накопленного опыта фирма Brown Boveri разработала и начала производство котлов типа «Велокс», горение в которых осуществлялось под давлением. Воздух в топку подавался компрессором, а приводила его в движение газовая турбина, работавшая на уходящих газах котла. Было выпущено большое количество таких котлов.
