Последнее приводит к образованию циклопентадиеновых структур, являющихся предшественниками кокса.
Парафиновые углеводороды ароматизируются по схеме, представленной на рис. 4 на примере н-гексана и включающей следующие стадии:
– последовательное дегидрирование до гексатриена;
– термическую циклизацию триена с образованием циклогексадиена;
– каталитическое дегидрирование циклогексадиена до бензола.

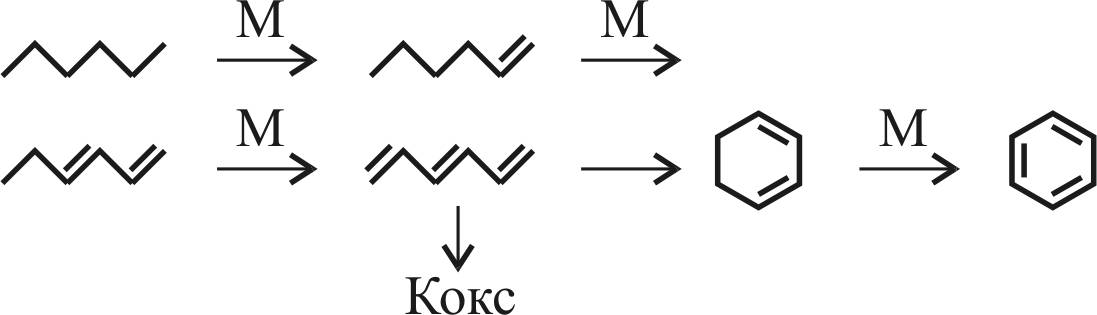

Рис. 4. Схема ароматизации н-гексана [1]
Побочной реакцией является полимеризация триенов с образованием кокса.
Жесткие условия осуществления процесса, необходимые для глубокой ароматизации сырья, приводили к быстрому накоплению кокса и дезактивации катализатора.
Крекинг парафиновых углеводородов играл менее важную роль по сравнению с процессом термического риформинга, его вклад ограничен более низкими температурами процесса, что определяло больший выход бензина и меньшее газообразование.
Увеличение октанового числа бензина в процессе гидроформинга достигалось принципиально другим способом за счет ароматизации сырья.
Практическое отсутствие в продукте гидроформинга олефинов и диенов обеспечивало высокую стабильность при хранении, а обессеривание, проходившее на катализаторе в среде водорода, давало значительное увеличение приемистости к тетраэтилсвинцу (ТЭС), что оказалось существенным преимуществом нового процесса в эпоху широкого применения свинцовых антидетонаторов, начавшуюся с открытия в 1921 году в лаборатории General Motors эффекта ТЭС.
Недостатком гидроформинга, безусловно, были короткие межрегенерационные циклы. Это ограничивало увеличение жесткости режима, которое требовалось для удовлетворения спроса на бензин с повышенным октановым числом, вызванного появлением двигателей с более высокой степенью сжатия.
Попытки увеличения длительности реакционных циклов за счет применения более высоких рабочих давлений и мольного отношения «Н
2
Глава 3. Начало эры платформинга
Разработка бифункционального платинового катализатора и первое внедрение платформинга на нефтеперерабатывающем заводе Old Dutch.
Триумф платформинга.
Радикальное изменение компонентного пула для получения автомобильных бензинов
Возникший разрыв между технологическими возможностями НПЗ и потребностью рынка в высокооктановых автомобильных бензинах был преодолен в 1949 году введением процесса каталитического риформинга на платиновом катализаторе, получившего название платформинга.
Необходимо заметить, что каталитические свойства платины в реакциях превращения углеводородов были известны с открытия в 1911 году Н.Д. Зелинским реакции дегидрирования циклогексана на платинированном угле [5].
В 1936 году в СССР на Краснодарском НПЗ был внедрен процесс получения толуола с использованием катализатора, представлявшего собой платину на угле (20 % Pt/C) [4].
В этом же году Б.А. Казанский и А.Ф. Платэ (Институт органической химии АН СССР) при исследовании превращения 2,5-диметилгексана на катализаторе Pt/C обнаружили
образование п-ксилола. Так была открыта реакция дегидроциклизации алканов – одна из ключевых реакций ароматизации алканов, лежащих в основе современного каталитического риформинга.
Нет сомнений, что каталитические свойства платины
и возможность ее применения для повышения октановых чисел бензинов были известны немецким химикам из БАСФ, разработавшим процесс DHD.
Существует несколько причин, объясняющих, почему платина не стала первым катализатором промышленного процесса каталитического риформинга.
Прежде всего, высокая чувствительность платины к отравлению серой в значительной степени нивелировала более высокую активность катализатора в реакциях дегидрирования нафтеновых углеводородов.
Нужно отметить, что процесс гидроочистки появился уже после внедрения платформинга как способ защиты платинового катализатора. В то же время сернистые соединения не были помехой для катализаторов на основе оксида молибдена, гидрирующая активность которых после перевода в сульфиды, наоборот, увеличивалась.
Существенным, вероятно, оказалось и то, что бензиновые фракции процесса жидкофазной гидрогенизации угля были обогащены нафтеновыми углеводородами, дегидрирование которых протекало удовлетворительно и на молибденовом катализаторе.
И, наконец, была еще одна причина, возможно, самая главная, почему платина оказалась невостребованной при выборе катализатора нового процесса.
Соотношение цен «платина/автомобильный бензин» было настолько высоким, что делало саму идею процесса на платиновом катализаторе для подавляющего числа исследователей и промышленников абсолютно бесперспективной, тем более для американских нефтяных компаний, выбиравших уже практически готовую технологию для каталитической переработки бензиновых фракций нефти.
Не удивительно, что просьба В. Хензела, работавшего в компании UOP над совершенствованием гидроформинга, о выделении денег для покупки платины для начала работ в новом направлении была встречена прохладно. В. Хензел, однако, был учеником и протеже В.Н. Ипатьева, авторитет которого в компании UOP был непререкаемым. Это обстоятельство и настойчивость самого В. Хензела сделали свое дело: он получил платину для экспериментов.
В начале 1947 года был разработан катализатор
3 %Pt/Al
2
3
Настоящий прорыв произошел при обнаружении эффекта кислотного промотора. Как это бывает, вмешался счастливый случай: образец катализатора, недостаточно тщательно отмытый от ионов хлора, вводимых в катализатор при пропитке платинохлористоводородной кислотой H
2
6
Это открытие сыграло решающую роль в успехе нового процесса и положило начало развитию бифункционального катализа.
Введение фтора позволило снизить содержание платины в промотированных образцах катализатора до приемлемого уровня – 0,1 %.
Первое промышленное внедрение катализатора R-5 (0,3%Pt/Al
2
3
Установка не имела блока гидроочистки по той причине, что самого процесса гидроочистки на тот момент еще не существовало, и работала, как и ее предшественник, при высоком давлении (70 бар).
Подробная история разработки и внедрения платформинга представлена в литературе [95].
Внедрение платинового катализатора на кислотном носителе революционизировало процесс каталитического риформинга.
Высокая дегидрирующая активность платины в сочетании с применением кислотного носителя обеспечили снижение рабочих температур процесса, увеличение выхода и октанового числа целевого продукта С
5+
Уже к 1962 году большинство установок гидроформинга в США были реконструированы под процесс риформинга на платиновом катализаторе или переведены на гидроочистку сырья риформинга, при этом доля установок с платиновыми катализаторами составила 95,3 % от суммарной мощности каталитического риформинга [21].
Интересно отметить, что на установках платформинга, работавших на негидроочищенном сырье, регенерация катализатора не производилась, вместо этого осуществлялась его замена после каждого реакционного цикла, что было обусловлено сульфатным отравлением при проведении выжига кокса и отсутствием эффективных способов редиспергирования платины.
Изменение структуры производства автомобильных бензинов в США с внедрением процессов гидроформинга и платформинга представлено на рис. 5 [21].
