Интенсификация вентиляции и использование конструкционных материалов, допускающих более высокие нагрузки, неизбежно ведёт к возрастанию затрат энергии на охлаждение при эксплуатации тягового электродвигателя и повышению его цены. С ростом секционной мощности энергетических установок тепловозов эти затраты возрастают с 1% – у тепловозов серий ТЭМ1 и ТЭМ2, до 4,5% и 6%, соответственно, – у тепловозов 2ТЭ116 и ТЭ136.
Анализ паспортных тяговых характеристик тепловозов с электрической передачей показывает, что мощность тепловоза ТЭ3 на ободе колёс составляет 77 ÷ 86% (в среднем 83%) от мощности, реализуемой на валу дизеля. У тепловозов 2ТЭ10 различных модификаций аналогичные показатели составляют, соответственно, 80 ÷ 87 (85) %, а у 2ТЭ116 – 82 ÷ 88 (87) %. Приведённые данные относятся к максимальным позициям контроллера машиниста (16-й у ТЭ3 и 15-й у 2ТЭ10 и 2ТЭ116)5.
Для сравнения интересно посмотреть данные, полученные из материалов испытаний тепловозов 2ТЭ10Л и 2ТЭ10В. Эти данные, приведённые в виде гистограмм частотных распределений потерь мощности в электрической передаче в реальных условиях работы тепловозов с учётом переменных режимов и переходных процессов в энергетической цепи, являются несколько завышенными, потому что из показанных потерь не выделены затраты мощности на вспомогательные нужды тепловоза.
Нивелируя эти неточности, можно обратить внимание на то, что паспортные и экспериментальные данные не противоречат друг другу. Таким образом, видно, что современные тепловозы с электрической передачей непроизводительно теряют 15 – 20% энергии, вырабатываемой дизелем, и, соответственно, примерно на эту же величину у них должен возрастать расход топлива по сравнению с тепловозами, имеющими непосредственный привод6.

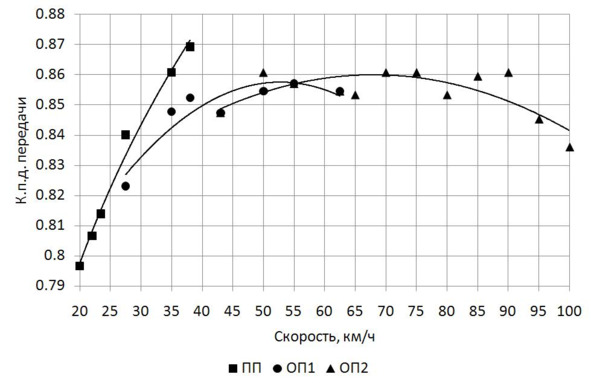

Коэффициент полезного действия электрической передачи тепловоза 2ТЭ10.

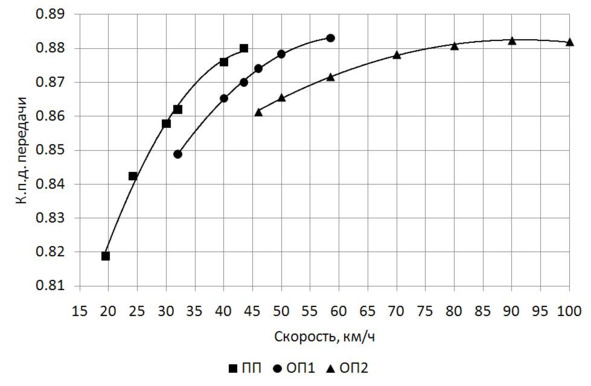

Коэффициент полезного действия электрической передачи тепловоза 2ТЭ116.

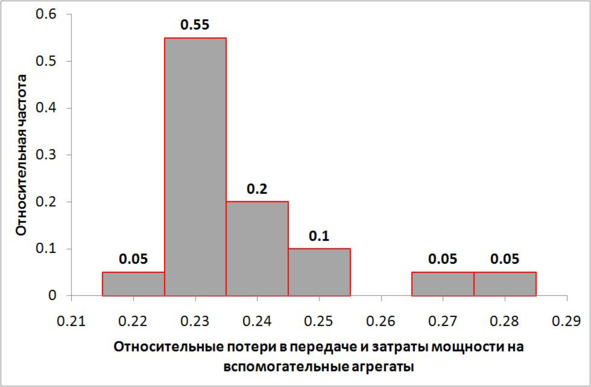

Относительные потери мощности дизеля в электропередаче и
вспомогательном оборудовании тепловоза 2ТЭ10Л.
Относительные потери мощности дизеля в электропередаче и
вспомогательном оборудовании тепловоза 2ТЭ10В.
Гидравлическая передача имеет меньший вес, не требует расхода цветных металлов, однако она обладает более низким коэффициентом полезного действия. Соответственно, здесь в ещё более выраженном виде будут проявляться те потери, которые наблюдаются у тепловозов с электрической передачей. В нашей стране тепловозы с гидропередачей не получили сколько-нибудь заметного распространения. Исключением, пожалуй, являются железные дороги Сахалина, где в силу габаритных ограничений тепловозов более узкой колеи затруднено размещение электродвигателей требуемой мощности. Также тепловозы с гидропередачей нашли применение на промышленном транспорте. Наибольшее распространение тепловозы с гидропередачей получили в Германии, но и там в последнее время наблюдается тенденция перехода на локомотивы с асинхронным электроприводом.
Наименьшие потери имеем в механической передаче (коробка скоростей с редукторно-карданным приводом), но здесь отсутствует возможность непрерывно изменять силу тяги во всём диапазоне её регулирования. Переключения ступеней сопровождаются провалами силы тяги и большими динамическими нагрузками в передаче, поэтому механическая передача неприменима для тепловозов большой мощности. Аналогично, ограниченная только малыми мощностями, передача сцеплением с использованием фрикционной муфты также не подходит для средних и больших мощностей.
Из вышесказанного следует, что проблему тепловоза нельзя считать окончательно решённой применением передач. Правда, многократные попытки решить проблему иным путём до сих пор не привели к успеху, но каждая из этих попыток, обнажая новые и новые противоречия, ближе и ближе ведёт к цели. Появившись в своё время как вынужденная мера, которая была необходима для скорейшего освоения дизельной тяги, тепловозные передачи сыграли и продолжают играть немаловажную роль в развитии тепловозостроения. Но задача создания более простого и дешёвого тепловоза никуда не делась и ждёт своего решения.
Двигатели, предназначенные для локомотивной службы, должны иметь рабочую характеристику, близкую к характеристике паровозной машины, которая для автономного локомотива является наиболее подходящей. Необходимо, чтобы тяговый двигатель внутреннего сгорания мог в широких пределах изменять среднее индикаторное давление, плавно изменять частоту вращения, имея возможность воспламенять топливо при весьма низкой скорости. Он должен быть простым, надёжным в эксплуатации и дешёвым.
Наличие такого двигателя дало бы возможность построить тепловоз, у которого поршень был бы связан шатуном с ведущими колёсами непосредственно или же через отбойный вал. Несомненно, что тепловоз с таким двигателем наиболее целесообразно и просто разрешит проблему применения его как тяговой единицы на железнодорожном транспорте. Трудности создания такого двигателя состоят не только в видоизменении существующих конструкций двигателей, но, главным образом, в изменении их рабочих процессов.
Опыт показал, что создать тепловоз, имеющий прямую связь дизеля с колёсами, несмотря на всю заманчивость этой идеи, – задача чрезвычайно трудная, и поэтому такие тепловозы до сих пор не нашли практического применения. Но если бы тепловозы с непосредственным приводом, имеющие требуемые тяговые свойства, были созданы, то значение их трудно было бы переоценить. Победа в этой области тепловозостроения имела бы большое значение. Думается, что сегодня, опираясь на современные технологии, можно было бы избежать ошибок создателей первых тепловозов с непосредственным приводом и по-новому решить проблему создания такого тепловоза.
Глава I
ПРЕДШЕСТВЕННИКИ ТЕПЛОВОЗОВ
1.1. Локомотивы на сжатом воздухе
Сжатый воздух используется с XIX века для привода локомотивов, работающих на предприятиях горной промышленности. Помимо этого, в некоторых городах сжатый воздух использовался для привода трамваев, питавшихся от центральной общегородской пневматической распределительной сети. Первые пневматические локомотивы появились всего лишь на 15 – 20 лет позже стефенсоновского паровоза как альтернатива паровой тяге.
Пневмоустановки получили широкое применение там, где дым, искры и пар из куда более эффективной паровой машины были неприемлемы (на городских улицах и внутри угольных шахт) в то время, когда электричество ещё не было распространено в качестве источника энергии для двигателей. По мере развития электроэнергетики локомотивы с двигателями, работающими на сжатом воздухе, были постепенно заменены электрической тягой.

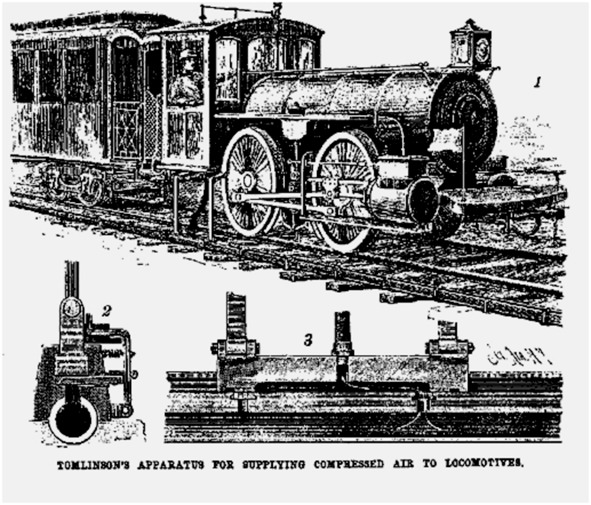

Локомотивы, работающие на сжатом воздухе, приводятся в движение пневмодвигателями. Такой привод называется пневматическим. Эти локомотивы появились намного раньше, чем были выполнены проекты первых тепловозов. Пневмодвигатели имеют один или несколько цилиндров, в которых перемещаются поршни. Пневмодвигатели принципиально по конструкции очень похожи на паровые машины или гидродвигатели. Воздух перед впуском в двигатель целесообразно нагревать для повышения отдачи энергии. Особенно это актуально с учётом того, что расширяющийся в пневмодвигателе воздух охлаждается. У пневмолокомотивов отсутствует собственный генератор энергии, они используют готовую энергию в виде сжатого воздуха, приготавливаемого на зарядных станциях. Вместо сжигания смеси топлива с воздухом в двигателе и последующей передачи энергии поршням от горячих расширяющихся газов, в пневматических локомотивах передача энергии поршням осуществляется от сжатого воздуха, запасённого в баллонах. Баллоны для хранения сжатого воздуха разрабатываются в соответствии с требованиями безопасности для сосудов, работающих под давлением. Принципиальным недостатком является непрямое использование энергии. Сначала энергия используется для сжатия воздуха, а потом от сжатого воздуха передаётся двигателю. Каждое преобразование энергии осуществляется с потерями, что обуславливает более низкий коэффициент полезного действия пневмолокомотивов чем, например, дизельных или, тем более, электротранспорта.
