Рис. 1.2.34. Структура OVD, наносимого методом горячей припрессовки

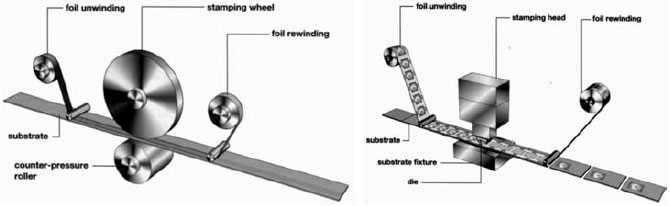

Метод нанесения OVD на банкноту зависит от его формы. В случае применения голографической полоски (например, в банкнотах достоинством 5, 10 и 20 евро) используется роллевая припрессовка (roll-on stamping, рис. 1.2.35, слева). Если речь идет о ярлычках (например, банкноты достоинством 50, 100, 200 и 500 евро), применяется вертикальная штамповка (up-and-down stamping, рис. 1.2.35, справа).
Рис. 1.2.35. Основные способы нанесения OVD
Подобные элементы защиты воспроизвести доступными способами практически невозможно. Методология компании LEONHART KURZ GmbH & Co (Германия) предусматривает 5 различных типов голограмм (3D, 2D, 2D/3D, цифровые и гелиограммы), а также 7 видов дополнительных компонентов (скрытая информация, цветоделение, гильоширные элементы, призматические компоненты и др.).
Сложность воспроизведения OVD обусловлена еще и тем, что при их производстве применяются способы воспроизведения изображений с очень высоким разрешением (рис. 1.2.36), включая лазерное гравирование.
Рис. 1.2.36. Фрагмент изображения с высоким разрешением
Все защитные признаки, которые можно увидеть как невооруженным глазом, так и с помощью довольно простого оборудования, представляют собой видимые признаки. Голограммы, кинеграммы и другие оптически изменяющиеся признаки (OVD) относятся к этой категории. Большинство материалов, заметно меняющих свои оптические свойства в зависимости от угла зрения или освещения (optically variable), делятся на имеющие радужную и нерадужную оптическую изменчивость. Наиболее простые и понятные примеры радужной оптической изменчивости – перламутр, блеск птичьих перьев и т. п. Эффекты, возникающие при изменении положения так называемых скрытых изображений, классифицируются как нерадужные. При производстве банковских билетов активно используются оба типа оптически изменяющихся технологий. Вместе с тем в OVD широко внедряются и скрытые машиночитаемые признаки (например, 3М), которые можно проверить только с помощью датчиков или приборов.
Достоинством OVD являются их наглядность и очень высокая (в отличие даже, например, от многотонового водяного знака) узнаваемость. Если говорить о защите новой серии российских рублей, то для этих целей могли бы быть использованы самые различные сюжеты (рис. 1.2.37) в сочетании с цифрами номинала банкноты.
Рис. 1.2.37. Возможные сюжеты для голографической защиты банкнот
Как средство защиты OVD ценны тем, что скопировать их с помощью сканера или другого цветного копировального аппарата практически невозможно. Радужные OVD, меняющие цвет в зависимости от угла зрения и освещения, делятся на дифракционные – DOVID (Diffractive Optically Variable Image Device) и на признаки с интерференционной структурой – ISIS (Interference Security Image Structure). К защитным признакам типа DOVID относятся голограммы, кинеграммы и эксельграммы (ExEl – сокращение от exposure element (экспонируемый элемент), в этом случае дифракционный рисунок наносится с помощью литографического оборудования).
Кроме перечисленных компаний весьма известными в индустрии защищенной печати и производства OVD являются также Light Impressions Ltd. ABH (США) и ряд других. Не надо считать, однако, что самые серьезные результаты достигаются только за рубежом.
На рис. 1.2.38 приведены изображения демонстрационной голограммы российской компании «Центр компьютерной голографии». Компания специализируется на электронно-лучевой технологии записи голограмм, которая позволяет предложить широкий набор секьюрити-признаков как для визуального, так и для приборного контроля (мини-switcft-эффекты, фрагменты компьютерно-синтезированных 2D/3D и 3D голограмм, возможность записи оригиналов пикселями различной формы и т. п.). К несомненным достижениям компании можно отнести и методы синтеза голограмм с многоградационными скрытыми изображениями (Covert Laser Readable), когда на экране прибора визуализации изображения в плюс первом и минус первом порядках дифракции не совпадают.
Рис. 1.2.38. Изображение голограммы под разными углами наблюдения
