Когда все записано, подсчитывается общая потребляемая мощность. Например, сложив мощности всех СВЧ-печей, телевизоров, утюгов, стиральных машин, холодильников, электрочайников, лампочек, компьютеров и др., вы получите общую потребляемую мощность, которая составляет 15 000 Вт. Теперь можно подсчитать, какое количество электроприборов будет включаться в одно время. Ведь практически все они никогда не включаются одномоментно, то есть свет во всех комнатах, все телевизоры, компьютеры, утюги и стиральные машины. Сделав эти подсчеты, вы получите коэффициент одновременности – количество включенных одновременно потребителей электроэнергии в процентах (к примеру, если включается 60 % электроприборов одновременно, то коэффициент одновременности равен 0,6).
Примечание
Не торопитесь утверждать, что будете включать одновременно не более 30 % имеющихся потребителей электроэнергии. Не уверяйте себя, что никогда не включите одновременно компьютер, телевизор, стиральную машину, микроволновку и электрочайник. Все может быть. Например, простая ситуация: заготовительный сезон, полным ходом идет закатка овощей и компотов на зиму, включены электроплита, миксер, электрошинковка, СВЧ-печь, посудомоечная машина, внезапно потребовалась еще и стирка, значит, включается стиральная машина, а в это время дети решили поиграть в компьютерную игру или посмотреть телевизор… Подготовка к приему гостей в области потребления электроэнергии дает примерно такой же результат. Сделайте запас по мощности, и тогда вы сможете включить все, что вам нужно, и тогда, когда нужно.
Обычно одновременно включается около 70 % электроприборов – это максимальная цифра даже в самый час пик. Нагрузка потребляемой электроэнергии рассчитывается следующим образом:
Рр = Рн×k,
где Р
р
Р
н
k – коэффициент одновременности.
Если рассчитанная суммарная нагрузка составила 15 кВт, то после умножения на 0,7 (коэффициент одновременности) мы получаем 10,5 кВт.
Но мощность автоматического выключателя (вводной автомат, УЗО) рассчитывается не в киловаттах, а в амперах. Следовательно, здесь необходимо вспомнить закон Ома, знакомый нам еще со школьной скамьи:
I = P/U,
где I – сила тока;
P – мощность;
U – напряжение сети.
Когда речь идет о расчете мощности автоматического выключателя, имеется в виду та мощность, которая была рассчитана ранее, – Р
р
Таким образом, путем несложных вычислений получаем, что сила тока равна 47,73 А. Дроби в данном случае нужно округлять, так как все производимые автоматы рассчитаны на целые показатели силы тока. Округляйте в большую сторону (всегда лучше перестраховаться). Получается – 48 А. Таких автоматических выключателей не существует, поэтому опять приходится округлять – на этот раз до ближайшего стандартного для автоматических выключателей значения (вновь округляем в сторону увеличения). Получается, что требуется автоматический выключатель на 50 А.
Примечание
Если вы начнете округлять полученные значения в сторону уменьшения (к примеру, до 40 А), то в результате приобретете автоматический выключатель, который не сможет обеспечить бесперебойную работу вашей электросети при запланированной нагрузке.
Думаете, уже можно заняться разметкой электропроводки? Еще нет: сейчас нужно решить вопрос с подводящим кабелем.
Подводящий кабель должен быть трехжильным (наличие заземления обязательно). Можно выбрать медные или алюминиевые кабели, но алюминиевые гораздо хуже по техническим характеристикам по сравнению с медными, так что выбор очевиден: медь. Медный кабель к тому же более долговечен.
Чтобы определить, какой именно кабель вам необходим, вы можете воспользоваться табл. 1.5, 1.6. Разумеется, расчеты сечения кабеля в них не абсолютно точные, но в качестве ориентира вполне подходят. Кроме того, следует учитывать, что выбор определенной площади сечения кабеля зависит еще и от того, какой будет проводка: открытой или закрытой.
Нижеприведенная табл. 1.6 будет наиболее полезна тем, кто интересуется прокладкой проводки в коттедже, частном доме, на даче, особенно если требуется еще и наружная прокладка кабеля от столба к дому.

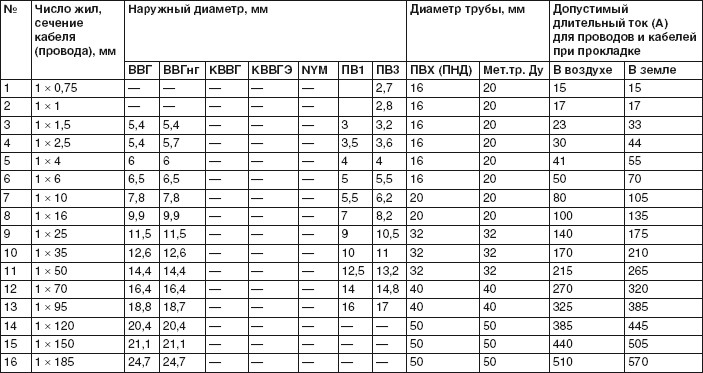

Таблица 1.5. Расчеты сечения кабеля

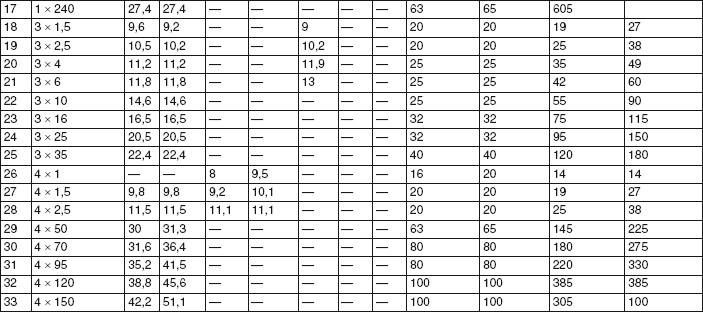

Таблица 1.6. Расчеты сечения кабеля
Если у вас частный дом (дача или коттедж), рассчитанный на несколько семей, каждая из которых имеет свой электросчетчик, то кроме обычной «квартирной» проводки потребуется еще прокладка специальных шин. Такие шины, изготовленные из меди, в многоквартирных городских домах прокладываются между этажами, это проводка от входа в дом до квартирного счетчика. Частный дом на несколько семей фактически является аналогом городского многоквартирного дома, так что принцип тот же. Из табл. 1.7–1.9 вы узнаете параметры, которым должна соответствовать шина.
Таблица 1.7. Допустимый длительный ток для медных шин прямоугольного сечения (А) ПУЭ

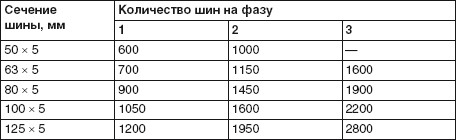

Таблица 1.8. Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP30
Таблица 1.9. Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP31
Чтобы рассчитать сечение токопроводящей жилы кабеля, нужно сначала определить ток нагрузки по жилам кабеля для заданной мощности энергии, которая будет передаваться по данному кабелю.
Для переменного напряжения воспользуйтесь следующей формулой:
I = P / √3×U
н
где I – ток нагрузки по жилам кабеля;
P – заданная мощность энергии (суммарная мощность, необходимая для всех потребителей энергии);
U
н
Для постоянного напряжения воспользуйтесь следующей формулой:
I = P /U
н
где I – ток нагрузки по жилам кабеля;
P – заданная мощность энергии (суммарная мощность, необходимая для всех потребителей энергии);
U
н
Воспользуйтесь табл. 1.10, чтобы предварительно выбрать сечение жилы кабеля.
Таблица 1.10. Сечение токопроводящей жилы кабеля
Рассмотрим, как читать данные таблицы. Например, нужно выбрать и проложить кабель от дома до бани. Сначала выбираем необходимый кабель.
Теперь можно рассчитать полное сечение токопроводящей жилы кабеля по следующей формуле:
QП=QН / η
где Q
П
Q
Н
η – коэффициент заполнения токопроводящей жилы кабеля.
Если токопроводящая жила кабеля изготовлена из профилированных проволок, то п выбирается равным 0,9. Если же токопроводящая жила кабеля изготовлена из уплотненных сегментов, то п выбирается равным 0,84. Если же токопроводящая жила кабеля неуплотненная, то п выбирается равным 0,75.
Разметка электропроводки
Что такое разметка электропроводки и почему она так важна?
Простой пример: вы собираетесь повесить картину, для этого необходимо вбить в стену два гвоздя, отмечаете место их расположения, прикладываете гвоздь к стене и делаете взмах молотком… Печальные последствия в виде травмы пальцев рассматривать не будем. Вы плохо разметили места расположения гвоздей. В результате картина висит криво. Конечно, это никому не нравится, и картину нужно перевесить. Но если не воспользоваться рулеткой, уровнем, отвесом или хотя бы линейкой, то стена окажется во вмятинах и гвоздях, а картина по-прежнему будет висеть косо.
Это была всего лишь разметка под два гвоздя! Теперь представьте, что вы некачественно выполнили разметку под прокладку проводки. В итоге светильники окажутся не там, где запланировано (о качестве освещения в помещении можно и вовсе забыть), выключатели и штепсельные розетки – не на своих местах (хорошо, если до розетки будет дотягиваться провод потребителя электроэнергии), проводка, которая должна располагаться вертикально или горизонтально, будет находиться под каким-нибудь немыслимым углом, и все придется переделывать! Заново делать штробление стены (не самая легкая и приятная работа), прокладывать новый кабель, устанавливать новые крепежные детали и т. д. Потерянное время, потерянные силы, финансовые потери… И все из-за того, что была плохо сделана разметка!
