Базовый комплект для монтажа откатных ворот следующий:
Рисунок 40. Схема устройства откатных ворот: 1 несущий профиль; 2 несущая роликовая тележка; 3 полотно ворот; 4 опорный столб; 5 плато от бокового качения; 6 ответный столб; 7 нижний уловитель; 8 зубчатая рейка; 9 электропривод
Базовый комплект для монтажа откатных ворот следующий:
металлический профиль направляющая (рис. 41);
Рисунок 41. Направляющая
роликовая опора (рис. 42);

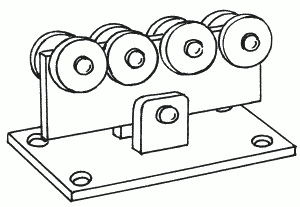

Рисунок 42. Роликовая опора
плато с роликами, предназначенное для компенсирования бокового качения (рис. 43);

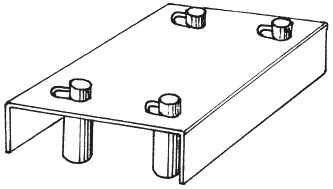

Рисунок 43. Плато с роликами
ролик концевой (рис. 44);

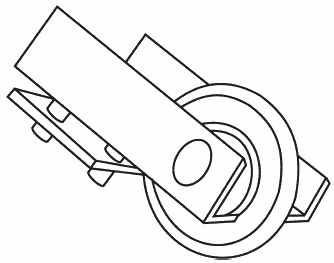

Рисунок 44. Ролик концевой
заглушка несущего профиля, необходимая для закрывания торцов консоли, чтобы туда не проникли снег или грязь (рис. 45);
Рисунок 45. Заглушка
уловитель, который устанавливают в низу проема для фиксации полотна, когда оно закрыто (рис. 46).

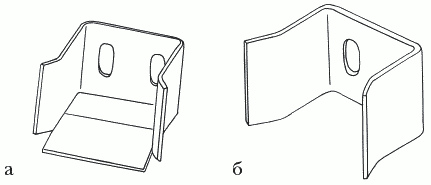

Рисунок 46. Уловитель: а нижний; б верхний
Для установки откатных ворот применяют три вида направляющих, определяющих существование трех базовых комплектов: ЭКО предназначен для ворот массой до 200 кг, НОРМА до 600 кг и МАКС до 1200 кг.
Распределение нагрузок в конструкции ворот можно изобразить схематически (рис. 47).

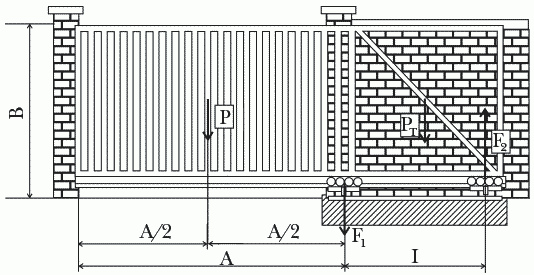

Рисунок 47. Схема распределения нагрузок: Р вес основной части ворот; PТ вес технологической части ворот; F1 сила тяжести, действующая на роликовую опору 1; F2 сила реакции, действующая на роликовую опору 2; A ширина проема ворот; I расстояние между центрами роликовых опор; B высота ворот
Формула расчета конструкции ворот: F1 = F2 + P + Pт; F2 = (P × A / I Pт) / 2. Чтобы грамотно сделать расчет, необходимо установить величину F2, потому что наибольшее значение силы, которая воздействует на роликовую опору, у каждой из направляющих ограничено. Габариты ворот указаны в таблице.

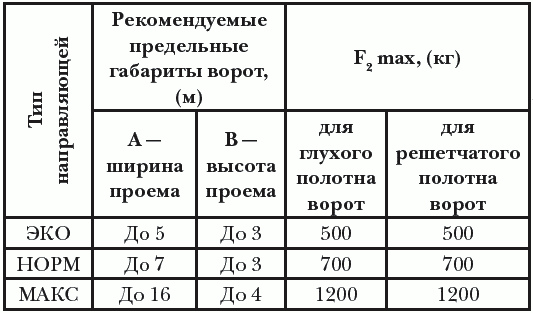

Таблица:Габариты ворот
Роликовую опору 1 следует размещать настолько близко к открытому проему, насколько возможно, разумеется, оставив место для монтажа концевого ролика.
Дистанция от центра одной роликовой опоры (I) до центра другой определяет значение сил F1 и F2: соответственно, если I повышается, то F1 и F2 снижаются.
Надо сказать, что роликовая система ворот без преувеличения является основой их нормальной работы и к тому же существенно влияет на итоговую стоимость всей конструкции. В любом случае чем выше качество роликовой системы, тем дольше будет срок службы и меньше проблем с эксплуатацией.
В расчете расстояния от центра одной роликовой опоры до другой поможет формула: I = P × A / (2F2 + Pt).
Монтаж
Рассмотрим пример установки откатных ворот. На рисунке 48 схематично показаны проем и часть прилегающего забора.

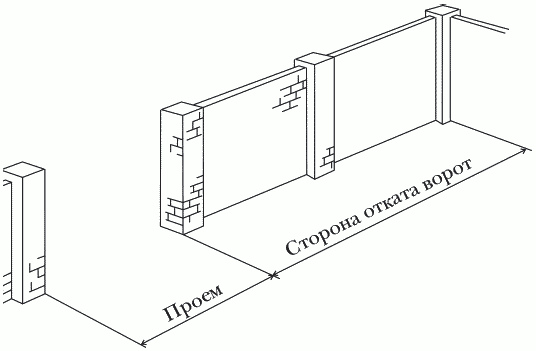

Рисунок 48. Проем для откатных ворот
На представленном рисунке дан участок стены для ворот с правой стороной отката. Так как ворота задвигаются по стене изнутри ограды, нужно обеспечить условия для беспрепятственного движения полотна. Также следует учесть естественный уклон, а при наличии такового имеющиеся в рабочей зоне деревья, возможные искривления забора и т. п. Длина зоны для отката должна быть, как минимум, в 1,5 раза больше ширины проема, которая обычно равна 4 м.
Если в необходимом месте отсутствуют несущие столбы, сначала надо поставить их, забетонировав на глубину от 1 м и более. Столбами для ворот могут быть простейшие профильные металлические трубы сечением 10 × 10 см, брус твердых пород деревьев, бетонные столбы.
Перед возведением кирпичных столбов требуется залить фундамент на глубину не менее глубины промерзания грунта, непременно установив арматуру в столбе и фундаменте. При сооружении кирпичного столба нужно выпустить из него уголок или арматуру внутрь двора, чтобы можно было в дальнейшем присоединить стойки ворот.
Фундамент ворот углубляют на 1 м или более, но главное не выше уровня промерзания грунта (лучше на 20 см ниже), расположив его вдоль забора в сторону открывания полотна. Для этого понадобится выкопать прямоугольную яму шириной 300400 мм, глубиной 1 м и длиной, равной половине размера проема. Далее приступают к изготовлению металлического каркаса фундамента (рис. 49), для чего потребуется металлический швеллер 20 шириной от 160 до 200 мм и длиной, равной длине ямы. Затем к нему приваривают 910 ножек из арматуры диаметром 12 мм, скрепив их дополнительно связями из отрезков арматуры.
Фундамент ворот углубляют на 1 м или более, но главное не выше уровня промерзания грунта (лучше на 20 см ниже), расположив его вдоль забора в сторону открывания полотна. Для этого понадобится выкопать прямоугольную яму шириной 300400 мм, глубиной 1 м и длиной, равной половине размера проема. Далее приступают к изготовлению металлического каркаса фундамента (рис. 49), для чего потребуется металлический швеллер 20 шириной от 160 до 200 мм и длиной, равной длине ямы. Затем к нему приваривают 910 ножек из арматуры диаметром 12 мм, скрепив их дополнительно связями из отрезков арматуры.

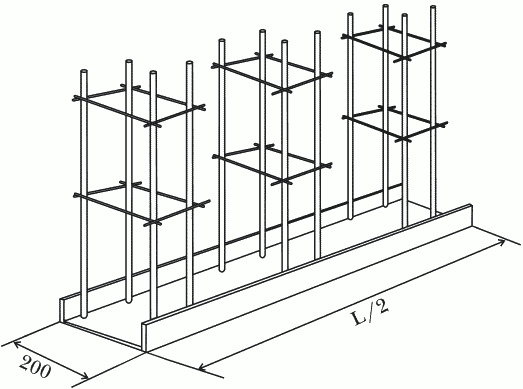

Рисунок 49. Каркас для фундамента под откатные ворота
Каркас закладывают в яму арматурными ножками вниз и закрепляют заподлицо боковой поверхностью к стоящему столбу забора. При этом обязательно надо убедиться (с помощью уровня), что плоскость швеллера расположена строго горизонтально и параллельно траектории движения ворот (рис. 50).
