Следует сказать, что коробка перемены передач и механизм поворота «Пантеры» размещались в едином блоке с общей системой смазки. Это облегчало наладочные работы на заводе при окончательной сборке танка и не требовало частой регулировки данных агрегатов в войсках. Однако была и «оборотная сторона медали» при ремонте замена такой довольно массивной конструкции, как блок коробки передач с механизмом поворота (к тому же имевшей значительные габариты), вызывала серьёзные проблемы (требовалось снять крышу корпуса над местами механика-водителя и стрелка-радиста, а для выемки установки нужен был подъёмный кран).
Бортовые передачи «Пантеры» представляли собой двухступенчатые редукторы с цилиндрическими шестернями, размещённые в литом картере, прикреплённом к корпусу танка болтами.

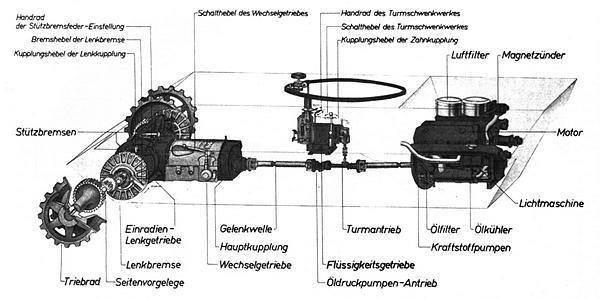

Схема приводов от двигателя к ведущим колёсам и механизму поворота башни (из немецкого документа).
Приводы управления танком «Пантера» были комбинированными механическими с гидравлическим сервомеханизмом. Они состояли из гидравлических насосов, системы рычагов и четырёх поршневых прессов. Последние включались системой тяг и рычагов, и значительно уменьшали усилие, которое требовалось механику-водителю для управления танком. В результате использования такой системы управление «Пантерой» не требовало больших физических усилий. С другой стороны, данная конструкция сильно усложняла конструкцию механизмов управления и требовала их частой регулировки, так как при выходе из строя гидравлического сервомеханизма усилия на рычагах значительно возрастали.
Ходовая часть «Пантеры» включала в себя восемь сдвоенных опорных катков большого диаметра с резиновыми бандажами, ведущего (спереди) и направляющего колёс (на один борт).
Опорные катки устанавливались на двойных торсионах, что обеспечивало больший угол скручивания (ход катка составлял 510 мм по вертикали). Передние и задние катки имели дополнительные гидравлические амортизаторы.
Опорные катки устанавливались на двойных торсионах, что обеспечивало больший угол скручивания (ход катка составлял 510 мм по вертикали). Передние и задние катки имели дополнительные гидравлические амортизаторы.
Направляющие колёса имели литые металлические бандажи и кривошипный механизм натяжения гусениц.
Ведущие колёса имели по два съёмных зубчатых венца (по 17 зубьев). Между ведущим колесом и первым опорным катком устанавливался специальный отбойный ролик, который предотвращал возможное заклинивание гусеницы на зубчатых венцах.
Гусеница «Пантеры» состояла из 87 литых траков (на один борт) шириной 660 мм и с шагом 153 мм, соединённых между собой пальцами. Последние фиксировались кольцами и заклёпками, проходившими через отверстия в кольцах и пальцах.
Электрическое оборудование «Пантеры» выполнялось по однопроводной схеме и имело напряжение 12 В. Оно включало в себя генератор Bosch CUL 1110/12, два аккумулятора ёмкостью 150 а*ч, стартёр Bosch BFD624, приборы внутреннего и внешнего освещения танка, электровентилятор, электрический бензонасос, электроспуск пушки, автоматический включатель огнетушителя.
На все танки «Пантера» Ausf.D устанавливалась радиостанция Fu 5, обеспечивающая дальность связи телефоном до 6,5 км и телеграфом до 9,5 км. Командирские варианты имели дополнительную радиостанцию Fu 7 или Fu 8.
Внутренняя связь между членами экипажа осуществлялась при помощи танкового переговорного устройства с усилителем. Оно позволяло вести разговор между пятью членами экипажа, и, кроме того, позволяло командиру использовать радиостанцию для выхода в эфир.
«Пантера» оснащалась автоматическим огнетушителем, установленным в моторном отделении. Система его включения состояла из пяти биметаллических реле, соленоида и часового механизма. Реле монтировались в местах возможного возгорания, и при появлении пламени они, нагреваясь, пригибались, тем самым замыкая цепь питания соленоида. Сердечник последнего включал часовой механизм и одновременно нажимал на клапан огнетушителя.
После того как пламя было погашено и цепь питания размыкалась, часовой механизм удерживал огнетушитель во включённом состоянии ещё 78 с, после чего он выключался окончательно.
ТАНК «ПАНТЕРА II»
В конце 1942 года, ещё до начала серийного производства «Пантеры», военные стали высказывать сомнения о достаточном бронировании танка. Многие считали, что утверждённые для этой боевой машины толщины брони окажутся недостаточными для защиты от противотанкового оружия, с которым вермахт встретится на Восточном фронте в кампанию 1943 года. А усиление бронирования экранировкой (как это было сделано на Pz.III и Pz.IV) было связано со значительными техническими трудностями из-за формы корпуса танка.
Поэтому уже в декабре 1942 года фирма MAN приступила к разработке нового варианта боевой машины с более толстой бронёй. 3 января 1943 года, во время встречи в рейхсминистерстве вооружения со Шпеером, Гитлер согласился с предложением о том, чтобы «Пантера» превратилась в новую модель со 100-мм лобовым и 60-мм бортовыми бронелистами. До момента завершения проекта «Пантеры 2» в производстве должна была оставаться «Пантера» Ausf.D.
