Гидротрасса культиватора КШУ-12-02 (рисунок 3.9) состоит из гидроцилиндра 4 механизма подката колес центральной рамы, одного гидроцилиндра 10 подъема боковых секций (крыльев) в транспортное положение, трубопроводов 18, 22, рукавов высокого давления 2, 3, 9, 11, 16, замедлительного клапана 8, обеспечивающего срабатывание гидроцилиндра 10 складывания боковых крыльев с запаздыванием, опережающе срабатывает гидроцилиндр 4 механизма подката колес центральной рамы.
Рабочие органы: стрельчатые или рыхлительные лапы имеют индивидуальное крепление к брусьям рамы с помощью подвески со стойкой 11 (рисунок 3.11) и выполняют следующие технологические операции:
Гидротрасса культиватора КШУ-12-02 (рисунок 3.9) состоит из гидроцилиндра 4 механизма подката колес центральной рамы, одного гидроцилиндра 10 подъема боковых секций (крыльев) в транспортное положение, трубопроводов 18, 22, рукавов высокого давления 2, 3, 9, 11, 16, замедлительного клапана 8, обеспечивающего срабатывание гидроцилиндра 10 складывания боковых крыльев с запаздыванием, опережающе срабатывает гидроцилиндр 4 механизма подката колес центральной рамы.
Рабочие органы: стрельчатые или рыхлительные лапы имеют индивидуальное крепление к брусьям рамы с помощью подвески со стойкой 11 (рисунок 3.11) и выполняют следующие технологические операции:
стрельчатые лапы (ширина захвата 330 мм) для культивации на глубину до 612 см;
стрельчатые лапы (ширина захвата 220 мм) и рыхлительные лапы (ширина захвата 220 мм) для рыхления на глубину до 612 см.
Стойка 11 (рисунок 3.11) рабочего органа кованая. Наличие упругой кованой стойки в сочетании с пружиной сжатия 3 позволяет ему совершать в почве автоколебания, что ведет к снижению тягового сопротивления, а также позволяет рабочему органу (лапе) самоочищаться от сорных растений.
При наезде рабочего органа на препятствие стойка 11 (рисунок 3.11) отходит назад, при этом пружина 3 сжимается, а минуя препятствие, стойка возвращается в исходное положение под воздействием сжатой пружины. При сборке подвески пружина должна быть сжата до размера 250 мм.
Крепление лапы 14 (рисунок 3.11) к стойке осуществляется двумя болтами 15, 16. При сборке рекомендуется после затяжки гаек 13 крепления болтов осадить их молотком, затем подтянуть крепление.
Подвески рабочих органов крепятся на раме в местах, обозначенных метками в виде полосы шириной 5 мм с помощью скоб 25, болтов 20 и гаек 22.
Заравнивающее приспособление (роторная или пружинная боронка) предназначена для крошения и осаживания взрыхленной почвы, подготавливаемой под посев.
Роторная боронка (рисунок 3.12) представляет собой вал с приваренными к нему через определенные промежутки дисками, соединенными прутками, расположенными по винтовой линии.

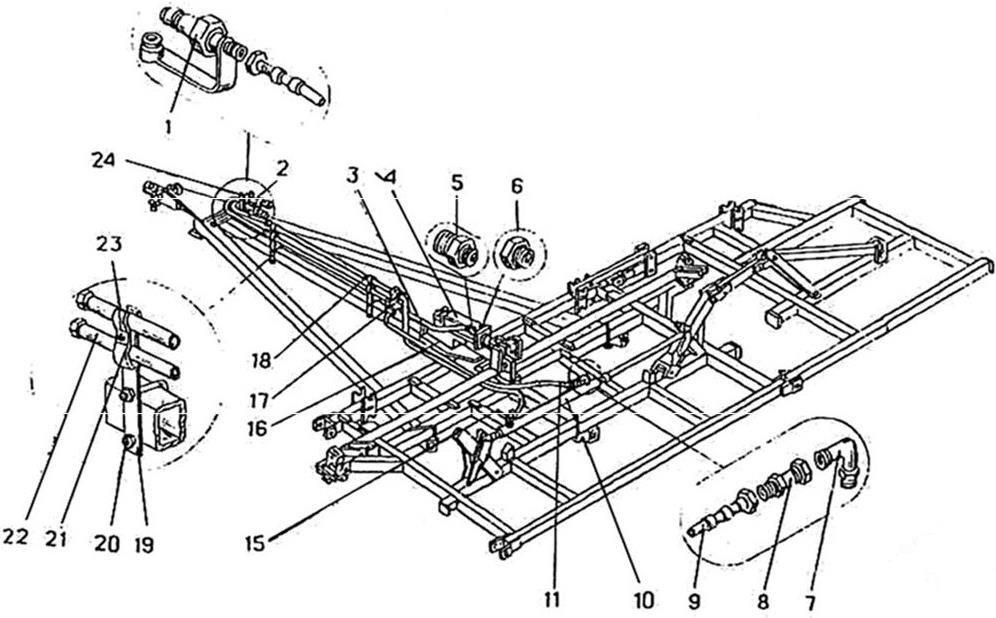

Рисунок 3.9 Гидротрасса культиватора КШУ-12-02: 1 корпус правый в сборе; 2,16 рукав высокого давления(L=1805); 3 рукав высокого давления (L=1005); 4 гидроцилиндр Ц-100×200-2; 5 штуцер ввертной; 6 сапун; 7,15 угольник ввертной с уплотняющей гайкой; 8 клапан замедлительный; 9,11 рукав высокого давления (L= 2005); 10 гидроцилиндрI-80x800; 17 тройник проходной; 18 трубопровод(L=1796), 19 кронштейн; 20 скоба 2М10×92×100/25. гайка M10, шайба 10.65Г; 21 скоба; 22 трубопровод (L=1791); 23 болт М8×30, гайкаМ8, шайба 8.65Г; 24 держатель, скоба 2 М10×92×100/25. гайка M10, шайба 10.65Г
Присоединяется роторная боронка к заднему брусу рамы с помощью кронштейнов 13, тяг 2, нажимных штанг 14 с пружинами 16 за места, обозначенные метками в виде круга.
Головки болтов 21 ротора должны находиться справа по ходу культиватора.

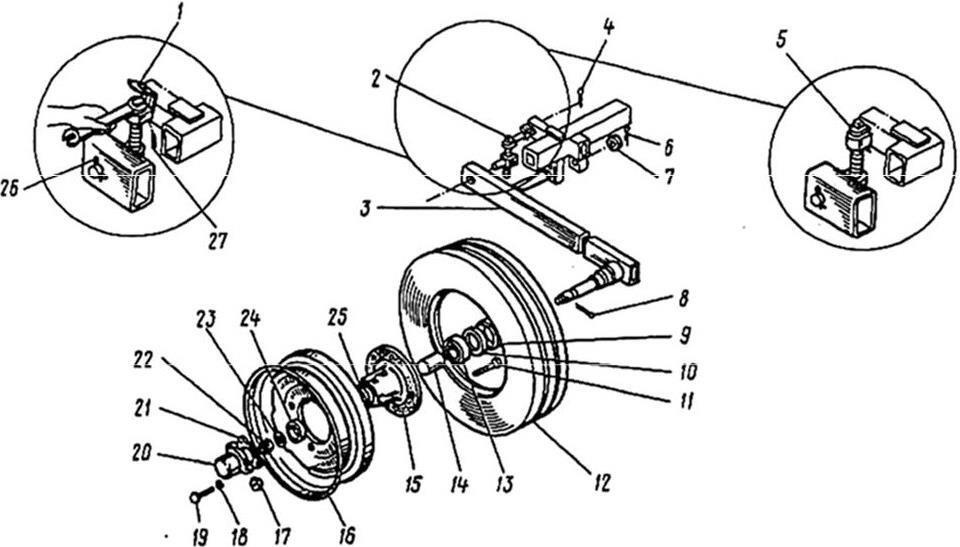

Рисунок 3.10 Колесо: 1 положение фиксатора при регулировке глубины; 2 механизм регулировки;3 кронштейн;4,26 шплинт 6,3×50; 5 положение фиксатора при работе; 6 шплинт 10×71; 7 шайба; 8 шплинт4×40; 9 колпачок; 10 манжета 1.2-55×80; 11 болт опорного колеса; 12 шина 6,5×16; 13 подшипник 208; 14 втулка; 15 ступица; 16 диск с ободом; 17 гайка крепления диска колеса; 18 шайба 12.65Г, 19 болт M12×20; 20 крышка; 21 прокладка; 22 гайка корончатаяМ20; 23 шайба; 24 подшипник 207; 25 кольцоС72; 27 шплинт пружинный 5,0×64
Для изменения усилия воздействия бороны на почву установлены нажимные штанги 14 с пружинами 16. Перестановкой оси 3 в отверстиях штанги и кронштейна можно изменять усилия сжатия пружины.
Для изменения усилия воздействия бороны на почву установлены нажимные штанги 14 с пружинами 16. Перестановкой оси 3 в отверстиях штанги и кронштейна можно изменять усилия сжатия пружины.
Подвески рабочих органов крепятся на раме в местах, обозначенных метками в виде полосы шириной 5 мм с помощью скоб 25, болтов 20 и гаек 22.
Заравнивающее приспособление (роторная или пружинная боронка) предназначено для крошения и осаживания взрыхленной почвы, подготавливаемой под посев.

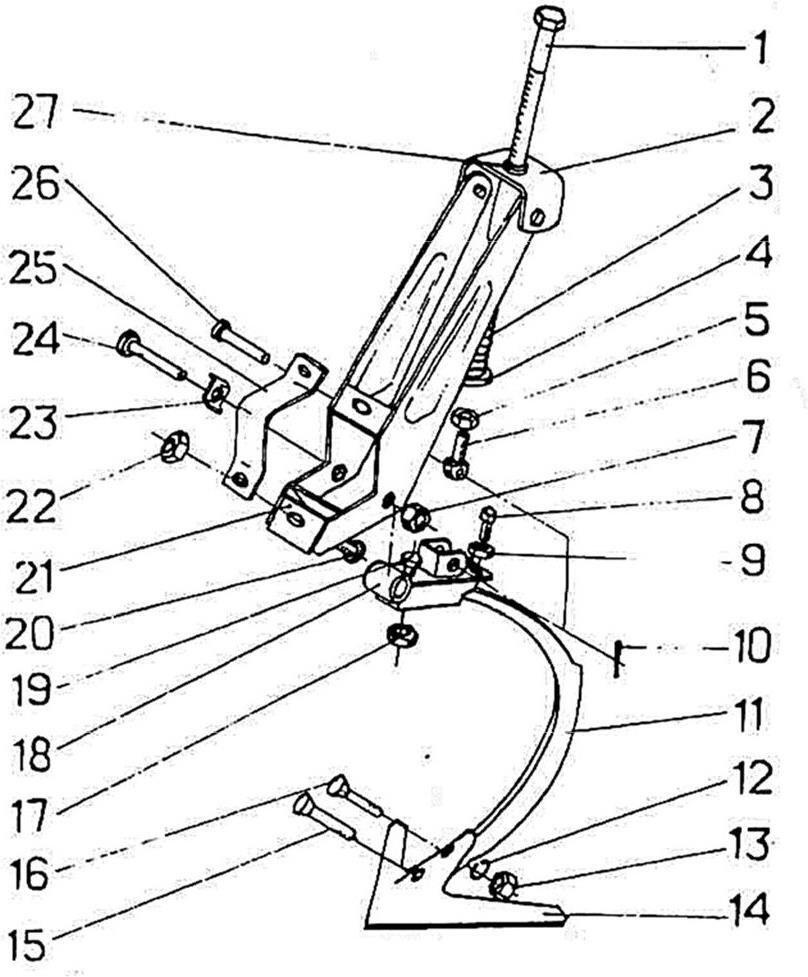

Рисунок 3.11 Подвеска рабочих органов: 1 стяжка; 2 регулятор; 3 пружина; 4 шайба; 5 гайкаM16; 6 кулиса; 7 гайка M12, шайба 12.65Г, шайба12.01; 8 винт АМ12х30; 9 гайка М12; 10 шплинт5×28; 11 стойка Н.043.16.503; 12 шайба 10.65Г; 13 гайка М10; 14 лапа 5,5 (Н.043.05.402-02); 15 болт Н.043.00.601; 16 болты.043.00.601-01; 17 гайка М16, шайба 16.65Г; 18 держатель; 19 болт 16×40; 20 болт 16×60; 21 кронштейн; 22 гайка M16, шайба 16.65Г; 23 упор; 24 ось; 25 скоба; 26 ось 18×65, 27 шайба
