ObjectSetInteger (0,«Buy»+i, OBJPROP_WIDTH,2);

ObjectSetInteger (0,«Buy»+i, OBJPROP_ANCHOR, ANCHOR_UPPER);

ObjectSetInteger (0,«Buy»+i, OBJPROP_HIDDEN, true);

ObjectSetString (0,«Buy»+i, OBJPROP_TOOLTIP, close [i-1]);

ObjectSetInteger (0,«Buy1»+i, OBJPROP_COLOR, clrGreen);

ObjectSetInteger (0,«Buy1»+i, OBJPROP_ARROWCODE,233);

ObjectSetInteger (0,«Buy1»+i, OBJPROP_WIDTH,2);

ObjectSetInteger (0,«Buy1»+i, OBJPROP_ANCHOR, ANCHOR_UPPER);

ObjectSetInteger (0,«Buy1»+i, OBJPROP_HIDDEN, true);

ObjectSetString (0,«Buy1»+i, OBJPROP_TOOLTIP, close [i-1]);

}

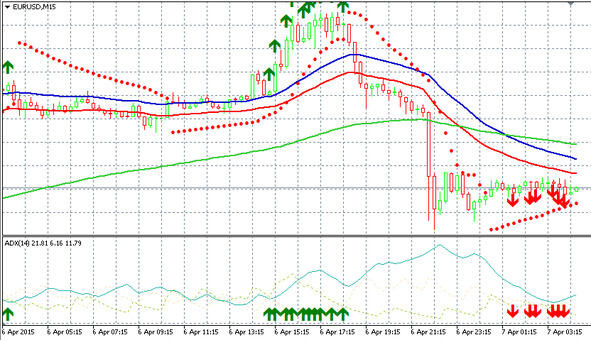

if (close [i-1] <open [i-1] &&close [i-1] <EMA34HBuffer [i-1] &&close [i-1] <EMA34LBuffer [i-1] &&high [i-1] <EMA125Buffer [i-1] &&high [i-1] <PSARBuffer [i-1] &&EMA125Buffer [i-1]> EMA34LBuffer [i-1] &&EMA125Buffer [i-1]> EMA34HBuffer [i-1]) {

if (!ObjectCreate (0,«Sell»+i, OBJ_ARROW,0,time [i-1],low [i-1]))

{

return (false);

}

if (!ObjectCreate (0,«Sell1»+i, OBJ_ARROW,1,time [i-1],low [i-1]))

{

return (false);

}

ObjectSetInteger (0,«Sell»+i, OBJPROP_COLOR, clrRed);

ObjectSetInteger (0,«Sell»+i, OBJPROP_ARROWCODE,234);

ObjectSetInteger (0,«Sell»+i, OBJPROP_WIDTH,2);

ObjectSetInteger (0,«Sell»+i, OBJPROP_ANCHOR, ANCHOR_LOWER);

ObjectSetInteger (0,«Sell»+i, OBJPROP_HIDDEN, true);

ObjectSetString (0,«Sell»+i, OBJPROP_TOOLTIP, close [i-1]);

ObjectSetInteger (0,«Sell1»+i, OBJPROP_COLOR, clrRed);

ObjectSetInteger (0,«Sell1»+i, OBJPROP_ARROWCODE,234);

ObjectSetInteger (0,«Sell1»+i, OBJPROP_WIDTH,2);

ObjectSetInteger (0,«Sell1»+i, OBJPROP_ANCHOR, ANCHOR_LOWER)

ObjectSetInteger (0,«Sell1»+i, OBJPROP_HIDDEN, true);

ObjectSetString (0,«Sell1»+i, OBJPROP_TOOLTIP, close [i-1]);

}

}

Нумерация подокон идет сверху вниз в порядке отображения.

Тип отображаемого объекта задается перечислением ENUM_OBJECT, которое можно посмотреть в справочнике.

После добавления графических объектов, не забываем их удалять в функции обратного вызова OnDeinit (), используя функцию ObjectDelete:

bool ObjectDelete (

long chart_id, // chart identifier

string name // object name

);

Или используя функцию ObjectsDeleteAll:

int ObjectsDeleteAll (

long chart_id, // chart identifier

int sub_window=-1, // window index

int type=-1 // object type

);

Помимо вышеупомянутых функций ObjectCreate, ObjectDelete и ObjectsDeleteAll, MQL5 предлагает набор функций для работы с графическими объектами: ObjectName, ObjectFind, ObjectGetTimeByValue, ObjectGetValueByTime, ObjectMove, ObjectsTotal, ObjectGetDouble, ObjectGetInteger, ObjectGetString, ObjectSetDouble, ObjectSetInteger, ObjectSetString, TextSetFont, TextOut, TextGetSize.

Функции ObjectName, ObjectFind, ObjectGetTimeByValue, ObjectGetValueByTime, ObjectsTotal, ObjectGetDouble, ObjectGetInteger, ObjectGetString, TextGetSize  это функции возвращающие информацию.

Функции ObjectSetDouble, ObjectSetInteger, ObjectSetString, TextSetFont  это функции устанавливающие свойства объекта.

Функция ObjectMove перемещает объект в окне.

Функция TextOut выводит текст в пиксельный массив для отображения объектом OBJ_BITMAP_LABEL или OBJ_BITMAP.

После добавления графических объектов рекомендуется принудительно перерисовать график символа с помощью функции ChartRedraw:

void ChartRedraw (

long chart_id=0 // идентификатор графика

);

Функция ObjectCreate позволяет создавать программным способом те графические объекты, которые вы можете вручную нарисовать на графике символа, пользуясь панелью инструментов клиентского терминала.

С помощью функции ObjectSetDouble устанавливаются такие свойства графического объекта, как OBJPROP_PRICE  изменение параметра price функции ObjectCreate, OBJPROP_LEVELVALUE  определение уровней для таких объектов, как инструменты Фиббоначи и Вилы Эндрюса, OBJPROP_SCALE  определение масштаба для таких объектов, как инструменты Ганна и Дуги Фибоначчи, OBJPROP_ANGLE  определение угла объекта, т.е. возможность повернуть объект, который изначально не имеет жесткой привязки, например, повернуть текст, OBJPROP_DEVIATION  определение отклонения для объекта Канал стандартного отклонения.

Пример использования OBJPROP_PRICE:

int OnCalculate (const int rates_total,

const int prev_calculated,

const datetime &time [],

const double &open [],

const double &high [],

const double &low [],

const double &close [],

const long &tick_volume [],

const long &volume [],

const int &spread [])

{

//

ArraySetAsSeries (time, true);

ArraySetAsSeries (high, true);

ArraySetAsSeries (low, true);

ArraySetAsSeries (low, true);

ArraySetAsSeries (close, true);

ObjectDelete (0,«Price»);

if (!ObjectCreate (0,«Price», OBJ_HLINE,0,time [1],close [1]))

{

return (false);

}

ObjectSetInteger (0,«Price», OBJPROP_COLOR, clrGreen);

ObjectSetInteger (0,«Price», OBJPROP_WIDTH,1);

ObjectSetString (0,«Price», OBJPROP_TOOLTIP, close [1]);

if (open [1]> close [1])

ObjectSetDouble (0,«Price», OBJPROP_PRICE, low [1]);

if (open [1] <close [1])

ObjectSetDouble (0,«Price», OBJPROP_PRICE, high [1]);

//  - return value of prev_calculated for next call

return (rates_total);

}

//+                                  +

void OnDeinit (const int reason) {

ObjectsDeleteAll (0, -1, -1);

}

В этом коде создается горизонтальный уровень, показывающий минимальную или максимальную цену предыдущего бара, в зависимости от того, является ли этот бар бычьим или медвежьим.
