Таким образом, водонепроницаемость грунта и фильтрация воды в теле земляной плотины играют весьма важную роль. Статистика показывает, что большинство аварий и разрушений земляных плотин произошло вследствие недостаточности мер по борьбе с фильтрацией воды.
Таким образом, водонепроницаемость грунта и фильтрация воды в теле земляной плотины играют весьма важную роль. Статистика показывает, что большинство аварий и разрушений земляных плотин произошло вследствие недостаточности мер по борьбе с фильтрацией воды.
Кроме фильтрации через тело плотины, на её устойчивость и безопасность влияет фильтрация воды под плотиной и в её примыкании к берегам и бетонным сооружениям.
Уменьшение фильтрации в примыкании к берегам при фильтрующих или трещиноватых грунтах достигается путем их цементации или устройством шпунтовой стенки, а также уширением плотины по гребню.
Сокращение фильтрации в основании плотины (если это необходимо) достигается устройством диафрагмы: шпунтовой завесой, зуба из глины или бетона, цементацией (рис. 2,3).
Превышение гребня плотины над форсированным максимальном горизонтом воды водохранилища и расчетным накатом волны назначается в соответствии c [1] и классом ответственности сооружения. На гребне плотины со стороны водохранилища по соображениям безопасности для транспорта и пешеходов часто сооружают железобетонный банкет.
5. Дренаж плотин и расчет фильтрации земляных плотин и основания
В целях уменьшения водонасыщенной зоны в плотинах и повышения устойчивости откосов, получения более обжатых и экономичных профилей плотин, применяется дренаж плотин. Дренаж достигается введением в тело плотин зон или полостей, заполненных крупнозернистым материалом (гравием, щебнем, камнем) с ничтожным сопротивлением фильтрации, а на больших плотинах труб с фильтрующим не тканым материалом, перехватывающим фильтрационный поток. Дренаж приводит к снижению депрессионной кривой.
Существуют основные вида дренажа: 1) дренажная призма (рис. 5.1. а), 2) дренажный тюфяк (рис. 5.1. б), 3) трубчатый дренаж (рис. 5.1. в). В зависимости от наличия или отсутствия дренажа земляные плотины делятся на дренированные и не дренированные.

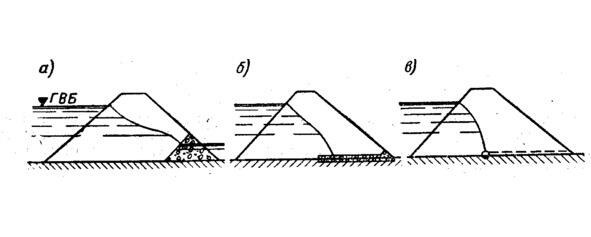

Рис. 5.1. Схемы дренажа плотин [2].
Эксплуатационные качества земляной плотины зависят от положения и очертания поверхности фильтрационного потока в теле плотины (кривой депрессии), расхода фильтрации через тело плотины и под основание плотины. От этого в большой степени зависит устойчивость плотины.
Для надежной работы земляной плотины необходимо, чтобы кривая депрессии была заглублена в тело плотины не менее, чем глубина промерзания грунта в районе строительства, а её выклинивание (высачивание) на низовом откосе было под уровень воды нижнего бьефа либо в границах дренажного устройства. Фильтрационный расход не должны превышать допустимого значения водохозяйственного расчета потерь воды, а фильтрация не влияла на деформацию грунта плотины и основания и вымыв частиц грунта (суффозию).
5.1. Основные положения теории фильтрации
Фильтрация воды в порах грунта происходит под влиянием силы тяжести благодаря наличию разности напоров воды в отдельных точек потока. Движение фильтрационных вод подчиняется закону Дарси: q = kωJ, (1) где: q расход воды; k коэффициент фильтрации грунта;
ω полная геометрическая площадь сечения потока;
J гидравлический уклон (градиент) фильтрационного потока, равный H/l, где:
Н потеря напора на длине пути фильтрации l;
Из формулы (1) следует, что расход грунтового потока линейно зависит от градиента, что имеет место при ламинарном движении воды.
Закон Дарси выражается также зависимостью:
V = kJ (2).
Выражение для скорости V можно записать также в виде: V = q / ω (3),
где V фиктивная скорость фильтрации, отнесенная к полному сечению потока ω.
Действительная скорость течения воды в порах грунта равна: V I = V/m (4),
где m активная пористость грунта.
Таблица 2 [3].

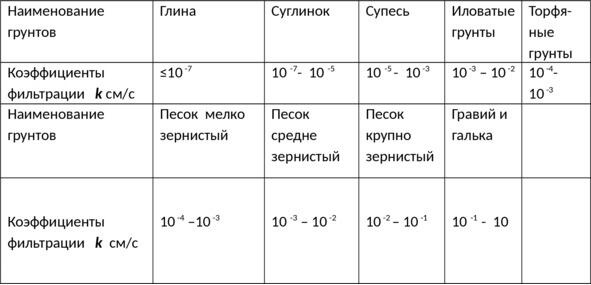

Примерные осредненные значения коэффициентов фильтрации различных грунтов приведены в таблице 2 [3].
При рабочем проектировании профиля плотины и расчетов фильтрации коэффициент фильтрации определяют на основании исследования карьерных грунтов. Из приведенной таблицы 2, видно, что эти коэффициенты могут отличаться на порядок и более от натурных.
Таблица 2 [3].
Примерные осредненные значения коэффициентов фильтрации различных грунтов приведены в таблице 2 [3].
При рабочем проектировании профиля плотины и расчетов фильтрации коэффициент фильтрации определяют на основании исследования карьерных грунтов. Из приведенной таблицы 2, видно, что эти коэффициенты могут отличаться на порядок и более от натурных.
5.2. Расчет фильтрации земляных плотин и основания
Существуют десятки способов теоретических методик расчета фильтрации через тело плотины и основания плотины, в том числе включаюших построение фильтрационной сетки линий тока и эквипотенциалей линий равного давления. Фильтрационная сетка может быть построена вручную методом постепенного приближения. Но точнее, для разных контуров сооружений, строится на приборе ЭГДА метода электрогидродинамической аналогии аналогии движения фильтрационных вод с движением электрического тока, разработанного академиком Н. Н. Павловским. Большинство методик сводится к решению сложных дифференциальных математических уравнений с тремя неизвестными. С методом построения линий тока и эквипотенциалей вручную и на устройстве ЭГДА можно ознакомиться в специальной литературе по гидротехнике.
