На основе фторопласта 4 изготавливаются всевозможные модификации для удовлетворения потребностей различных отраслей промышленности. Например, фторопласт 42, несколько теряя в свойствах, обладает литейными качествами. Для уплотнений используется фторопласт, наполненный графитом. Такая модификация фторопласта, как флубон хорошо зарекомендовала себя в качестве уплотнительных колец шаровых кранов на давление 32 МПа.
Существенно улучшены потребительские свойства пористого уплотнительного материала на основе фторопласта 4Д. Заготовка жгут круглого или прямоугольного сечения подвергается многократной вытяжке и термообработке, в результате которой приобретает
особую структуру, которая придает материалу высокую прочность при пористости свыше 50% и необычную гибкость и подвижность.
Благодаря таким свойствам, антифрикционность сохраняется в широком диапазоне температур (от 240 до +270°С). Мягкость и гибкость материала позволяют легко прирабатываться, обеспечивать надежное уплотнение узла, в том числе и в случае длительно эксплуатирующееся арматуры, при небольших усилиях обжатия. Материал не замерзает и не дает усадки в щелях. Американская фирма GORE создала уникальные уплотняющие материалы на основе пористого фторопласта. Лента GORE ТЕХ эффективна для фланцевых уплотнений, листы GORE ТЕХ GR с толщиной от 0,5 до 6,5 мм применяются при небольших усилиях сжатия и значительных неровностях уплотнительных поверхностей, например, для эмалированной арматуры.
особую структуру, которая придает материалу высокую прочность при пористости свыше 50% и необычную гибкость и подвижность.
Благодаря таким свойствам, антифрикционность сохраняется в широком диапазоне температур (от 240 до +270°С). Мягкость и гибкость материала позволяют легко прирабатываться, обеспечивать надежное уплотнение узла, в том числе и в случае длительно эксплуатирующееся арматуры, при небольших усилиях обжатия. Материал не замерзает и не дает усадки в щелях. Американская фирма GORE создала уникальные уплотняющие материалы на основе пористого фторопласта. Лента GORE ТЕХ эффективна для фланцевых уплотнений, листы GORE ТЕХ GR с толщиной от 0,5 до 6,5 мм применяются при небольших усилиях сжатия и значительных неровностях уплотнительных поверхностей, например, для эмалированной арматуры.
Германская фирма PROPACK изготавливает сальниковые набивки высокого качества, сплетенные из фторопластовой пряжи фирмы GORE.
П о л и э т и л е н используется как коррозионностойкий материал для изготовления уплотнительных колец, прокладок.
П е н т а п л а с т БГ 1 и сополимер формальдегида (СФД) для рабочей среды температурой до 100°С, сополимер формальдегида (литьевой) марки АК 80/20 до 60°С, пластмасса МХФ (масса холодного формования) до 50°С используются для изготовления деталей клапанов малых диаметров прохода, предназначенных для коррозионных сред.
К а п р о н, п о л и п р о п и л е н, н е й л о н и другие пластмассы имеют в арматуре ограниченное применение, но могут применяться в качестве добавок для повышения тех или иных свойств.
Механические характеристики некоторых неметаллических материалов и пластмасс приведены в табл. 2.2. Табл. 2.3. иллюстрирует стойкость защитных покрытий и мембран в агрессивных средах.
В табл. 2.4. и 2.5. указаны области применения арматуры из полипропилена и пентапласта БГ 1, используемых при различных коррозионных рабочих средах.

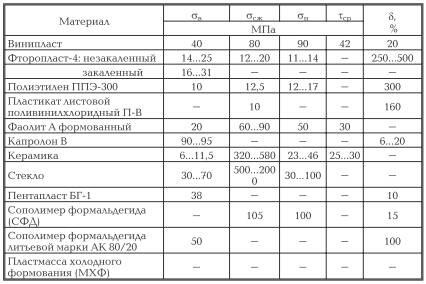

Табл. 2.2. Механические свойства некоторых неметаллических материалов и пластмасс, применяемых при изготовлении арматуры
Табл. 2.3. Материалы защитных покрытий и мембран запорных и регулирующих мембранных клапанов, применяемых при различных агрессивных средах
Табл. 2.4. Рабочие среды, при которых применима арматура из полипропилена
Табл. 2.5. Рабочие среды, при которых применима арматура из пентапласта БГ1
С и н т е т и ч е с к и е к а у ч у к и, называемые эластомерами или резинами, широко используются для изготовления уплотнительных деталей. Например, в золотниках предохранительных клапанов для природного газа после нескольких конструктивных доработок, вызванных негерметичностью на рабочей среде, содержащей песок и другие включения, были установлены уплотнительные кольца из высокомолекулярного уретанового синтетического каучука полипропилена. Уплотнения успешно выдержали испытания. Из синтетических каучуков изготавливают уплотнительные кольца, вкладыши дисковых поворотных затворов, диафрагмы запорных и регулирующих клапанов.
Одной из важных проблем пластмасс является ограниченный температурный диапазон применения, рис. 2.5. В настоящее время он ограничивается примерно 2000С с учетом запаса до температуры размягчения.

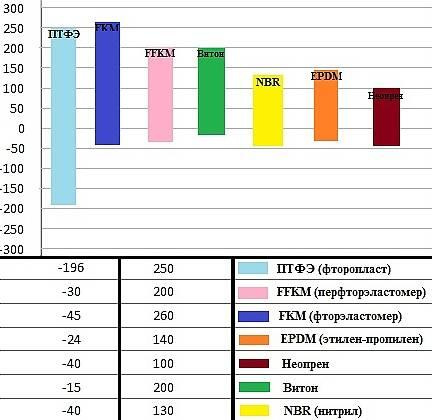

Рис. 2.5. Температурный диапазон применения основных типов пластмасс в уплотнениях и седлах.
Некоторые свойства полимеров, применяемых для шаровых кранов приведены в табл.2.6.
Табл. 2.6. Свойства некоторых полимеров для седел шаровых кранов [3]
Здесь же приведены и корреляции между основными свойствами материалов и свойствами уплотнений, требуемыми в эксплуатации
Табл. 2.7. Корреляции между свойствами полимерных материалов и эксплуатационными параметрами уплотнений
