Выбор материалов из пластика для деталей арматуры представляет собой определенные трудности. Так, например, для уплотнений шаровых затворов могут быть предложены материалы из термопластика или термореактивы.
Сравнение термореактивных и термопластичных полимерных композиционных материалов относительно изготовления изделия «Уплотнение шарового затвора» показывает, что по сравнению с термопластами термореактивы обладают следующими основными недостатками:
1. Большая усадка и, как следствие, невозможность изготовления изделий высокой точности. В отличие от термопластов эта усадка не может быть скомпенсирована при переработке на этапе выдержки под давлением;
2. Меньшая средняя рабочая температура до 2500С, обусловленная отсутствием кристаллической фазы;
3. Большая себестоимость изготовления и меньшая производительность, обусловленная более длительным циклом полимеризации;
4. Большая вероятность появления в процессе изготовления различных дефектов (пор, микротрещин вследствие выделения летучих соединений при полимеризации), что приводит к значительному разбросу получаемых характеристик;
5. Как правило, большая токсичность;
6. Ограниченный срок хранения полуфабрикатов при наличии определенных условий хранения (температура хранения);
7. Отсутствие возможности последующей доработки изделия (например, сварки) вследствие отсутствия возможности размягчения при повторном нагреве.
В этой связи, современные тенденции по внедрению полимерных композитов ориентированы на термопластичные материалы. Тем не менее, полностью исключать из рассмотрения термореактивы тоже нельзя, поскольку, несмотря на все описанные недостатки, у них есть и определенные достоинства. Окончательное решение по типу принимаемых материалов принимается исходя из комплексного и всестороннего взгляда на конкретную инженерную задачу.
Пример. Одной из актуальных задач повышения износостойкости и снижения энергопотребления приводами арматуры является уменьшение теплового расширения полимера в широком диапазоне эксплуатационных температур. Это связано с тем, что существует явно противоречие: для повышения надежности герметичного соединения приходится завышать размеры посадочного натяга, тогда как при повышенных температурах, этот натяг является источником износа, задиров седел и энергопотерь на преодоление сопротивления. При этом учитывая, что седло является сопрягаемой деталью, им часто жертвуют не только с точки зрения повышения истираемости из-за завышенных размеров при тепловом расширении, но и собственной механо и термодеструкции (т.н. seat jam), когда седло вспучивается из-за стесненной деформации в сторону шара и происходит заклинивание.
Решением является применение полимеров с низким коэффициентов теплового расширения. Для этого в настоящее время используются полимеры с наполнителями, например, стекловолокном, резко снижающим расширение полимера с ростом температуры, рис.2.6.

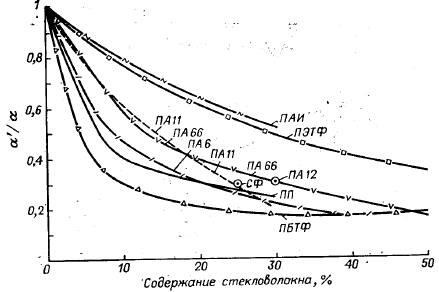

Рис. 2.6. Изменение коэффициента линейного напряжения различных полимеров при использовании стекловолокна в качестве наполнителя [2].
Задачи сегодняшней инженерии контактных поверхностей решаются при помощи системного выбора материалов для арматуры. При этом исходят из многих факторов. Кроме механических свойств, антифрикционности, износостойкости, термостойкости в последнее время ими становятся такие показатели как термостабильность, низкий коэффициент линейного расширения и др. Пока еще неучитываемыми свойствами являются:
учет плотности полимеров,
работоспособность при тепловом старении при длительной эксплуатации,
способность к влагопоглощению,
учет упругих свойств при сжатии и циклировании давления и температуры, включая собственные пульсации давления и температуры среды в трубопроводе,
коэффициент износа,
количество циклов,
твердость поверхности и пр.
динамический коэффициент трения.
изменение диэлектрической проницаемости и поверхностного и объемного удельного электрического сопротивления и электропроводности в газовой и взрывоопасной среде.

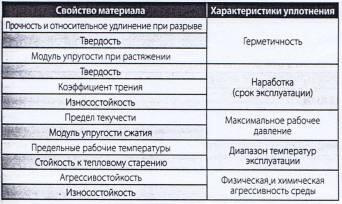

Эти специфические свойства в большой степени отвечают требованиям испытаний, которые должны проводиться для седел арматуры. Ряд примеров построения таблиц в зависимости от требований к свойствам приведен ниже, табл.2.8:

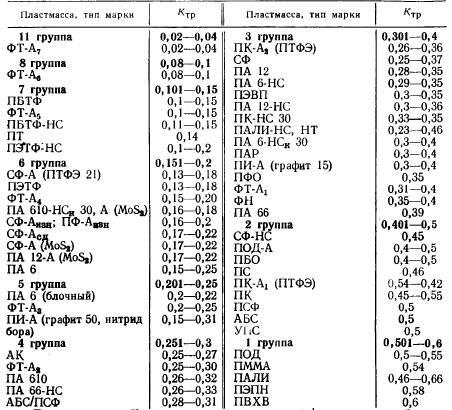

Табл.2. 8. Группы пластмасс по коэффициенту трения по стали Kтр.[2]

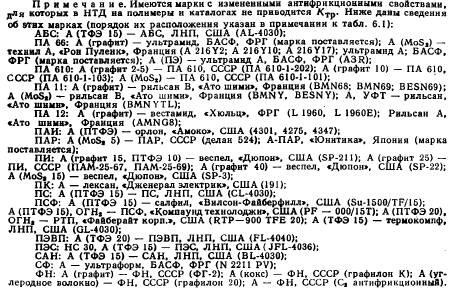

Прим.

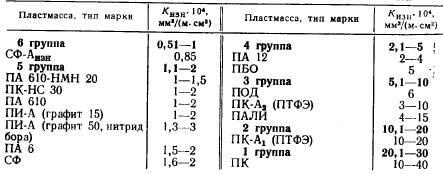

Табл. 2.9. Группы пластмасс по коэффициенту износа на сетке [2]

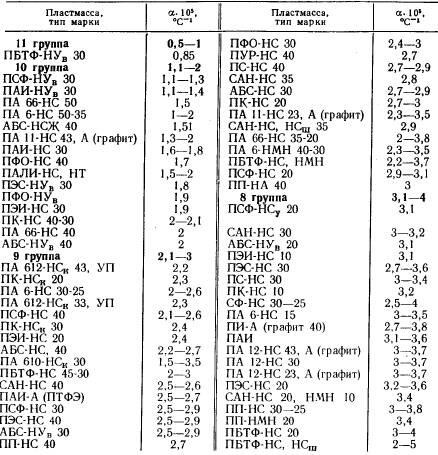

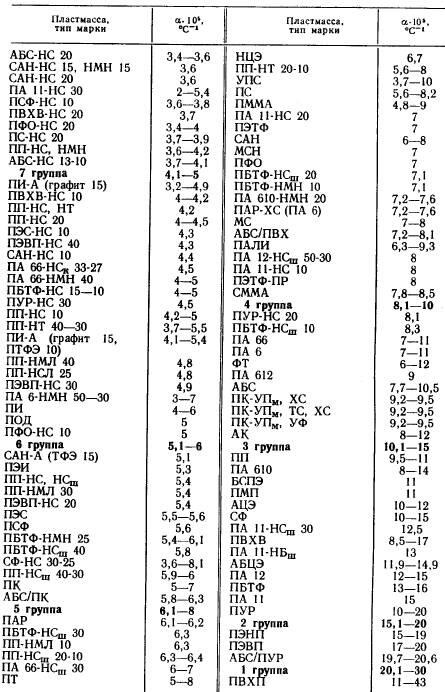

Табл. 2.10. Группы пластмасс по коэффициенту линейного теплового расширения
К примеру, анализ табл. 2.10. показывает, что применение фторопластов (ПЭТФ) с точки зрения высокого линейного расширения не является оптимальным.
Некоторые компании (Константа-2, Волгоград) предлагают новые решения на основе новых перспективных видов материалов линейки Констафтор. Они позволяют резко уменьшить коэффициент линейного расширения и тем самым обеспечить значительную выгоду при использовании материала, рис.2.6.

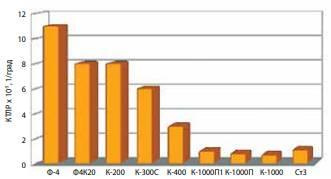

Рис. 2.6. Средние значения коэффициентов линейного расширения материалов в интервале температур -700С + 2000С [4]
