По оси «иксов» у нас будет курс акций Газпрома.
Series X Values диапазон значений в колонке GAZP (без общего итога).
По оси «игреков» выбираем курса акций Норникеля:
Series Y Values колонка GMKN (тоже без графы «Всего»).
Рис. 6.30. Данные для графика
Задание. Выберите данные для графика.
Настроим заголовки по осям (рис. 6.31). Добавляем элементы диаграммы:
Series X Values диапазон значений в колонке GAZP (без общего итога).
По оси «игреков» выбираем курса акций Норникеля:
Series Y Values колонка GMKN (тоже без графы «Всего»).
Рис. 6.30. Данные для графика
Задание. Выберите данные для графика.
Настроим заголовки по осям (рис. 6.31). Добавляем элементы диаграммы:
Chart Elements Axis Titles.
Теперь мы можем указать, что по какой оси отложено и что у нас тут показано в целом.
То, что у нас нарисована диаграмма разброса это и так понятно. А вот какой именно параметр по Газпрому и Норникелю использован непонятно. Лучше про это сказать открытым текстом.

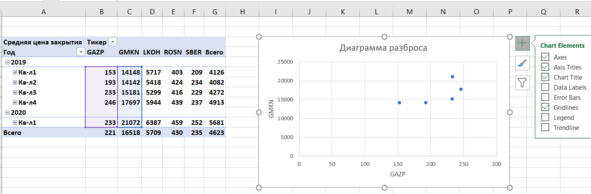

Рис. 6.31. Заголовки по осям
Задание. Сделайте осмысленные заголовки.
Рассмотрим полученный график (рис. 6.31). Здесь всего пять точек. Этого маловато для анализа мало что можно из такого графика узнать.
Раскроем детализацию до месяцев.
Щёлкаем правой кнопкой мыши по заголовку любой строки.
В контекстном меню выбираем настройку группировки данных:
Group.
Снимаем выбор с квартальных данных и оставляем годы и месяцы (рис. 6.32).
Нажимаем ОК.
Однако, график не слишком изменился. Вернее. Совсем не изменился.
Рис. 6.32. Изменение параметров группировки
Задание. Оставьте группировку по годам и месяцам. Обратите внимание на изменения в графике.
Поработаем с данными для графика.
Щёлкнем по любому маркеру наших данных на графике по любой точке.
В сводной таблице выделяются диапазоны ячеек, которые использованы в графике. Можно видеть, что теперь нашим вниманием охвачены не все ячейки (рис. 6.33).
Рис. 6.33. Диапазон данных для графика
Задание. Рассмотрите выделенный диапазон данных для графика.
Исправим это упущение. Растянем выделение диапазона за уголок на все интересующие нас ячейки (рис. 6.34).
Рис. 6.34. Полный диапазон данных
Графа «Всего» в нижней строке и крайней правой колонке нам ничего полезного не сообщает. Удалим её.
Щёлкаем правой кнопкой мыши по заголовку строки «Всего» и выбираем в контекстном меню удаление общего итога (рис. 6.35):
Remove Grand Total.
Аналогично поступим с итоговой колонкой.
Рис. 6.35. Удаление итогов
Задание. Удалите итоговые строку и столбец в сводной таблице.
Таблица стала более компактной.
Щёлкаем по графику и видим выделение наших данных (рис. 6.36).
Теперь вроде всё хорошо.
Но как говорят Сибирские сказители: «Хорошо хорошо, да не очень-то».
Рис. 6.36. Сводная таблица без итоговых показателей
Задание. Рассмотрите выделенный диапазон данных и выясните, что необходимо исправить.
А теперь внимание, правильный ответ: здесь не нужны итоговые значения по годам. Мы обрабатываем только данные за месяц. Среднее за год нас пока не интересует.
Щёлкаем правой кнопкой по заголовку строки «Годы» и снимаем в контекстном меню выбор промежуточных итогов (рис. 6.37):
Subtotal «Years».
Рис. 6.37. Удаление промежуточных итогов
Задание. Удалите промежуточные годовые итоги.
Рассмотрим график (рис. 6.37) ещё раз.
Наши данные должны занимать всё поле графика.
Точки не должны ютиться в дальнем углу.
Ценность графика в том, чтобы увидеть картину в целом, распознать закономерность если она, конечно, есть.
Настроим масштаб по осям.
Щёлкаем по оси.
Появляется боковое меню настройки параметров оси:
Format Axis Axis Options Axis Options Bounds Minimum / Maximum.
Выбираем пределы изменения значений по осям так, чтобы наши точки занимали весь график (рис. 6.38).
Рис. 6.38. Масштаб по осям
Задание. Настройте масштаб по осям.
Рассмотрим полученную диаграмму разброса (рис. 6.38).
Точки разбросаны широко. Небольшая корреляция, конечно присутствует.
Здесь может быть ещё кое-что. Добавим соединение точек прямыми отрезками.
Щёлкаем по диаграмме правой кнопкой и выбираем в контекстном меню изменение типа диаграммы (рис. 6.39):
Change Chart Type X Y (Scatter) Scatter with Straight Lines and Markers.
Рис. 6.39. Выбор типа диаграммы
Задание. Настройте тип графика.
Второй вариант настройка графика. Щёлкаем по любому маркеру и переходим в раздел
Format Data Series Fill & Line Line Solid line.
Теперь можно увидеть «траекторию» движения (рис. 6.40).
Рис. 6.40. Диаграмма с прямыми линиями
Задание. Измените тип диаграммы и обратите внимание на возможную закономерность.
Добавим на наш график исходные ежедневные данные.
Щёлкаем по графику правой кнопкой и выбираем в контекстном меню данные для графика:
Select Data.
В диалоговом окне
Select Data Source
в разделе
Legend Entries (Series)
нажимаем кнопку
Add.
Выбираем в загруженной объединённой таблице столбец цен закрытия Газпрома по оси «иксов» и Норникеля по оси «игреков».
Получаем комбинированную диаграмму.
Настраиваем маркеры (серые, небольшого размера) и убираем линии (рис. 6.41):
Format Data Series Series Options Fill & Line Line No line.
