Займёмся настройкой полей для сводного графика.
Перетаскиваем выбранные поля в соответствующие окна (рис. 6.25).
Axis (Categories) Date;
Legend (Series) TICKER;
Values CLOSE.
По умолчанию выбирается сумма как метод агрегирования значений.
Для анализа взаимосвязей возьмём цены закрытия CLOSE. Специалисты по биржевой торговле часто подчёркивают, что цены закрытия важнее остальных значений цен: не важно, как проходила торговля, важно, чем она закончилась.
Нас интересует средний объём. Настраиваем вычисление среднего значения по полю CLOSE:
Value Field Settings Summarize value field by Average.
Тип графика столбиковая диаграмма выбирается по умолчанию.
Рис. 6.25. Настройка полей
Задание. Настройте поля сводного графика (рис. 6.25).
Настройка полей сводного графика очень похожа на выбор исходных данных для обычной диаграммы Excel такие же названия для данных по оси «иксов» и по оси «игреков».
Обратим внимание на отличие от настройки полей сводной таблицы. Щёлкнем по сводной таблице.
Теперь в правой части окна Excel выводится область настройки полей сводной таблицы (рис. 6.26)
PivotTable Fields:
Rows Date;
Columns TICKER;
Values Average of CLOSE.
Рис. 6.26. Поля сводной таблицы
Задание. Изучите, чем различаются меню настройки полей сводного графика и сводной таблицы.
Попробуем изменить тип сводного графика на диаграмму разброса:
Change Chart Type X Y (Scatter).
В ответ мы получаем любопытное сообщение (рис. 6.27).
Нам говорят, что сводный график такого типа построить нельзя. Есть такое ограничение. Напомним, что сводные таблицы и сводные графики это самые простые инструменты бизнес-аналитики. С ними можно построить несложную информационную панель с таблицами и графиками. Более сложные действия выполняют с помощью аналитических отчётов и продвинутых средств визуализации.
Рис. 6.27. Тип диаграммы не поддерживается
Задание. Попробуйте изменить тип графика на диаграмму разброса и прочитайте сообщение.
Диаграмма разброса это не единственный тип визуализации, который нельзя построить средствами сводного графика.
Задание. Проверьте все пункты списка типов диаграмм Change Chart Type и выясните, какие диаграммы можно построить, а какие нельзя.
Итак, сводный график нам не помог. Щёлкаем по графику и удаляем его, нажав клавишу Del.
Сводная таблица осталась на месте. Вот с ней мы и будем дальше работать.
Задание. Удалите сводный график и обратите внимание на оставшуюся сводную таблицу.
Чтобы работать со сводной таблицей было поприятнее, настроим оформление (рис. 6.28).
Сделаем понятные заголовки:
Средняя цена закрытия;
Год;
Тикер;
Всего.
Зададим формат вывода целыми числами то есть без дробной части. Обратим внимание, что это только форма вывода значений на экран. Сами значения не округляются. Это видно в строке формул.
Рис. 6.28. Оформление таблицы
Задание. Настройте заголовки и формат вывода.
Теперь попробуем построить диаграмму разброса «народными средствами» как обычный график.
Развернём детализацию до уровня кварталов.
Щёлкаем по любой ячейке за пределами сводной таблицы.

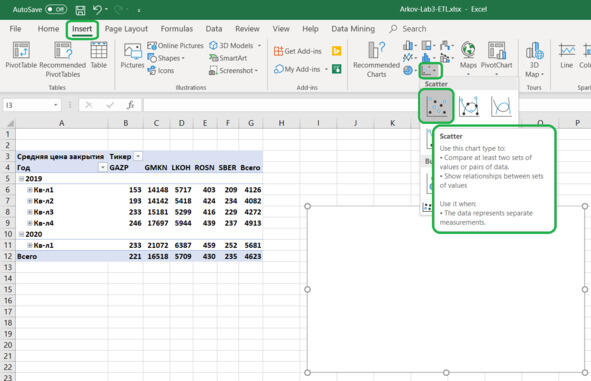

Выбираем в верхнем меню вставку диаграммы разброса (рис. 6.29):
Insert Charts Insert Scatter Scatter Scatter.
Чтобы всё получше запутать, в русской версии программы такой график называется ТОЧЕЧНАЯ ДИАГРАММА. То есть график в виде точек. В таком названии теряется смысл, предназначение. Становится непонятно, зачем он нужен. Когда мы говорим про диаграмму разброса, это намекает на разброс вокруг будущей линии. Когда мы говорим про корреляционное поле, мы имеем в виду возможность показать корреляцию, взаимосвязь между случайными величинами.
Перед тем, скорее-скорее нажать нужную кнопку, всё-таки прочитаем очередную всплывающую подсказку. Читать полезно. Можно узнать что-нибудь новое. И стать в большей степени специалистом, профессионалом. Итак, читаем. Нам намекают, что с помощью диаграммы разброса можно наглядно показать взаимосвязи:
Show relationships
Рис. 6.29. Вставка диаграммы разброса
Задание. Вставьте диаграмму разброса и прочитайте всплывающую подсказку. Выясните, для чего используется диаграмма разброса.
Теперь выберем данные для графика.
Щёлкаем правой кнопкой по полю графика и в контекстном меню выбираем следующий пункт:
Select Data.
Появляется диалоговое окно для выбора данных:
Select Data Source.
Затем выбираем диапазон ячеек с данными:
Legend Entries (Series) Add.
Появляется новое диалоговое окно
Edit Series.
Судя по названию, нам предлагают изменить (отредактировать) ряд или набор данных. Слово Series означает «ряд данных». На самом деле, мы просто выбираем данные для графика.
Назовём наши данные в строке «Название ряда»:
Series Name GMKN vs GAZP.
Мы сообщаем будущему читателю, а заодно и самим себе (чтобы случайно не забыть), что будем рассматривать поведение курса акций Норильского никеля в сравнении с курсом Газпрома. Загадочные буквы vs это сокращение от слова versus, которое означает «против» или «одно по сравнению с другим». То есть это либо противопоставление, либо сравнение.
Обратим внимание, что это название автоматически выводится в заголовке нашей диаграммы.
