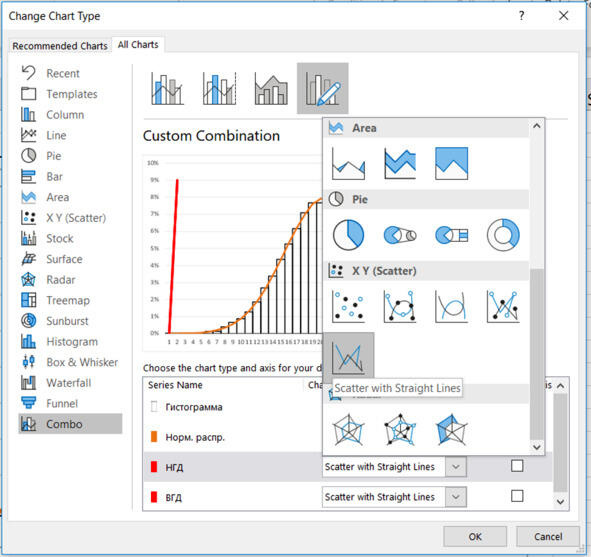

Combo Custom Combination.
Устанавливаем график в виде прямых линий для НГД и ВГД:
Scatter with Straight Lines.
Рис. 8.6.5. Комбинированная диаграмма
Задание. Настройте тип графика для границ допуска.

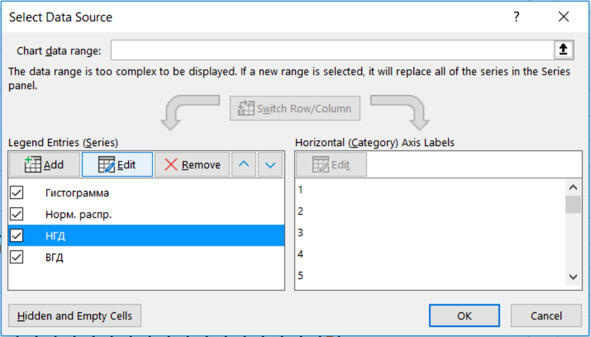

После того, как мы установили новый тип графика для границ допуска, можно задать координаты по оси «иксов». Вызываем контекстное меню графика и выбираем Select Data. Выделяем набор данных НГД в списке Legend Entries (Series). Нажимаем Edit (рис. 8.6.6).
Рис. 8.6.6. Выбор ряда НГД
В диалоговом окне Edit Series появляется возможность указать данные для оси Х в строке Series X values (рис. 8.6.7). В качестве «иксов» для графика выбираем колонку Номер в нашей вспомогательной табличке. «Игреки» Series Y values по-прежнему используют колонку Y нашей таблички.
Рис. 8.6.7. Настройка данных НГД
Задание. Установите координаты по оси Х для границ допуска.

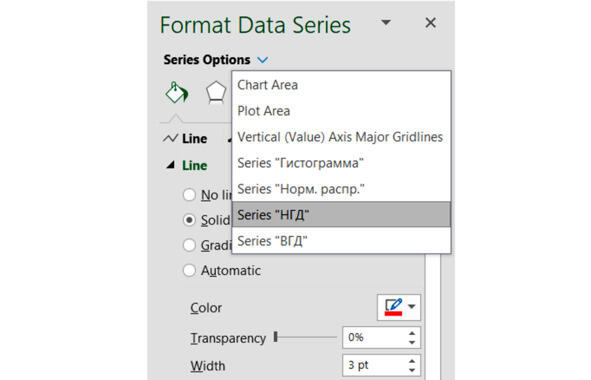

Настраиваем тип и цвет линий в меню Format Data Series. Щёлкаем на графике по нужной линии. Если при настройке сложно выделить нужную линию на графике, используем выпадающий список Series Options. В нашем примере видим четыре ряда данных. Выбираем Series НГД (рис. 8.6.8). Устанавливаем следующие настройки:
Line Solid Line
Color Red
Width 3 pt
Рис. 8.6.8. Выбор и настройка линии
Задание. Настройте оформление линий для границ допуска.
Теперь нужно нанести на диаграмму номинальный размер. Номинальный размер 1000 мм пересчитываем в координаты по оси Х:
Х (НР) = 1000 979,5 = 20,5

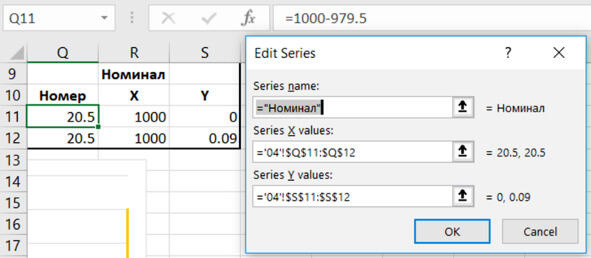

Затем повторяем описанные выше действия и добавляем линию НР на график (рис. 8.6.9).
Рис. 8.6.9. Номинальный размер
Задание. Нанесите номинальный размер на график.
После всех настроек получаем график, на котором есть следующие элементы:
гистограмма;
линия нормального распределения;
верхняя и нижняя границы допуска;
номинальный размер.

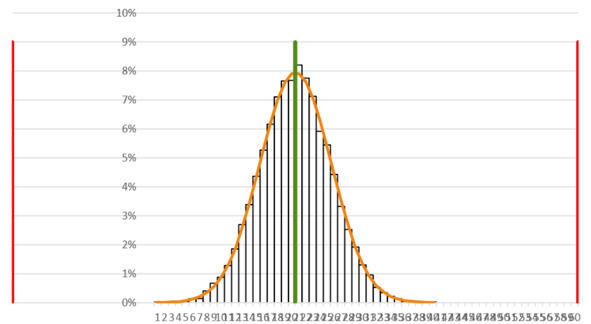

Осталась одна проблема ось Х. Хотелось бы вывести на графике правильные значения по оси Х вместо бессмысленных порядковых номеров (рис. 8.6.10).
Рис. 8.6.10. Номинал на графике

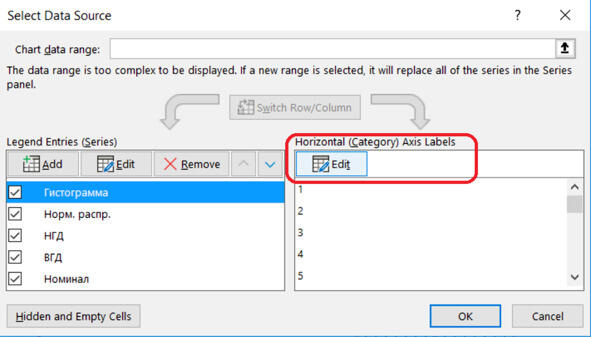

Снова вызываем контекстное меню графика и выбираем Select Data. Выбираем гистограмму, которая идёт первой в списке Legend Entries (Series), см. рис. 8.6.11. Рассмотрим список Horizontal (Category) Axis Labels в правой части диалогового окна Select Data Source. В качестве меток для оси Х мы видим числа 1, 2, 3 и т. д. Нажимаем кнопку Edit.
Рис. 8.6.11. Настройка меток

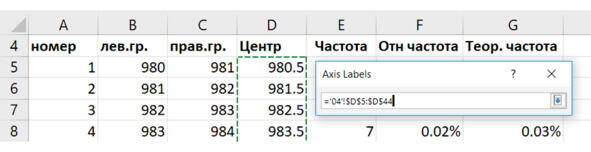

В качестве меток выбираем столбец значений центры интервалов группировки (рис. 8.6.12).
Рис. 8.6.12. Выбор меток

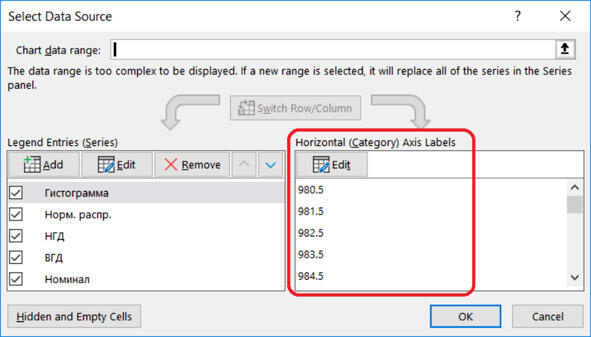

После настройки меток для оси Х можно их рассмотреть в разделе Horizontal (Category) Axis Labels (рис. 8.6.13). Обратим внимание, что числовые метки дробные.
Рис. 8.6.13. Метки по оси Х
Задание. Добавьте метки по горизонтальной оси.

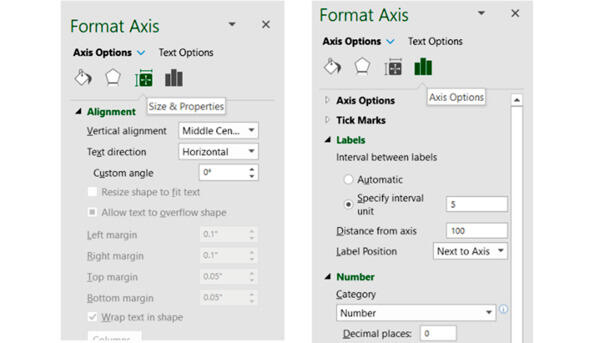

Настроим отображение меток в меню Format Axis (рис. 8.6.14).
Size & Properties Alignment:
Vertical Alignment Middle Centered
Text Direction Horizontal
Custom Angle 0°
Axis Options Labels:
Specify interval unit 5
Number Category:
Number
Decimal places 0.
Рис. 8.6.14. Настройка меток

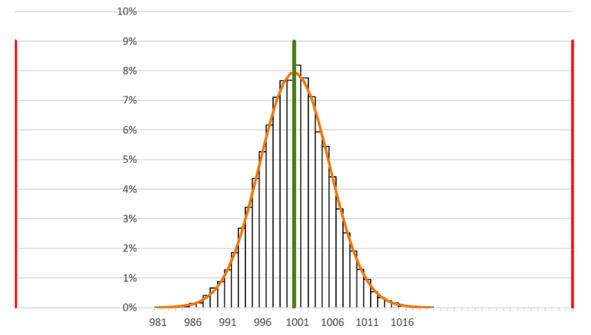

После всех настроек получаем график (рис. 8.6.15). Масштаб по оси стал более реалистичным. Это радует. Но это только начало настройки.
Рис. 8.6.15. Масштаб по оси Х
Задание. Настройте метки на графике.
Что ещё можно улучшить в оформлении? Перечислим основные пожелания:
линии допусков внутри поля графика, а не на границах;
метки расположить по всей оси Х;
масштаб по оси Х круглыми числами;
ось Y вынести за пределы графика.
Получается, что масштаб по оси Х в нашем случае определяется гистограммой. А гистограмма строится по результатам группировки данных.
Сформируем интервалы группировки данных так, чтобы охватить диапазон значений от НГД до ВГД с небольшим запасом. Начальный интервал выберем так, чтобы метки были круглыми числами.
Первую метку 980,5 на графике 8.6.15 программа округлила до 981. Поэтому используем не середины интервалов, а их левые границы. При большом количестве интервалов погрешность будет небольшой. Тем более, что метка по оси это число в четыре разряда. Она гораздо шире, чем разница в 0,5 мм.
Напомним, какие у нас границы допусков:
НГД = 960 мм
ВГД = 1040 мм.
Чтобы график был немного шире, чем поле допуска, выбираем диапазон значений для группировки данных от 950 до 1050 мм. Ширина интервала группировки данных равна 1 мм. Создаём новый лист и сформируем таблицу границ интервалов. В качестве меток используем левые границы интервалов. Чтобы получить на графике крайнюю правую метку 1050, делаем последний интервал [1050, 1051), см. рис. 8.6.16.
Напомним, какие у нас границы допусков:
НГД = 960 мм
ВГД = 1040 мм.
Чтобы график был немного шире, чем поле допуска, выбираем диапазон значений для группировки данных от 950 до 1050 мм. Ширина интервала группировки данных равна 1 мм. Создаём новый лист и сформируем таблицу границ интервалов. В качестве меток используем левые границы интервалов. Чтобы получить на графике крайнюю правую метку 1050, делаем последний интервал [1050, 1051), см. рис. 8.6.16.

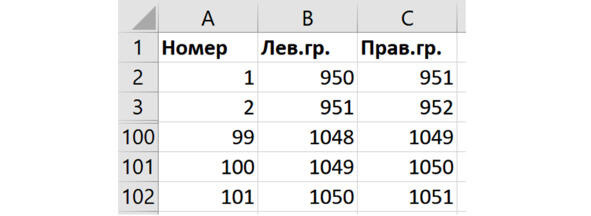

Рис. 8.6.16. Интервалы группировки
Задание. Сформируйте интервалы и проведите группировку данных так, чтоб охватить поле допуска с запасом.
