Топология
Топология это описание физических соединений в сети, указывающее какие рабочие станции могут связываться между собой.
Рис.2.2. Топология сетей
Архитектура сетей
Архитектура это концепция, определяющая взаимосвязь, структуру и функции взаимодействия рабочих станций в сети. Она предусматривает логическую, функциональную и физическую организацию технических и программных средств
Основные виды архитектур:
Терминал Главный компьютер
Клиент Сервер
Одноранговая
Состав сетей
В состав сети в общем случае включается следующие элементы:
сетевые компьютеры (оснащенные сетевым адаптером);
каналы связи (кабельные, спутниковые, телефонные, цифровые, волоконно-оптические, радиоканалы и др.);
различного рода преобразователи сигналов;
сетевое оборудование.
Виды сетей

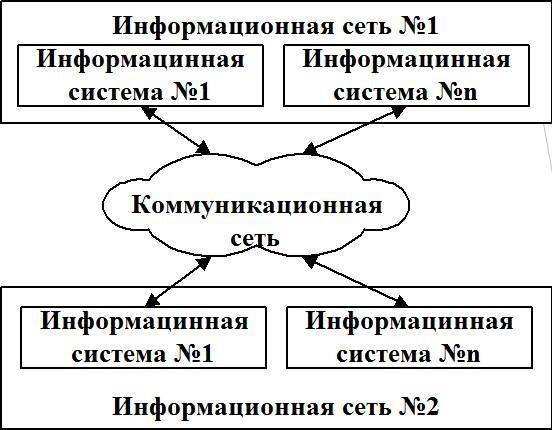

Различают два понятия сети: коммуникационная сеть и информационная сеть (рис. 1.1).
Коммуникационная сеть предназначена для передачи данных, также она выполняет задачи, связанные с преобразованием данных. Коммуникационные сети различаются по типу используемых физических средств соединения.
Информационная сеть предназначена для хранения информации и состоит из информационных систем.
Рис. 2.3. Информационные и коммуникационные сети
Компьютерная сеть
Компьютерная сеть состоит из информационных систем и каналов связи.
Под информационной системой следует понимать объект, способный осуществлять хранение, обработку или передачу информация. В состав информационной системы входят: компьютеры, программы, пользователи и другие составляющие, предназначенные для процесса обработки и передачи данных
Под каналом связи следует понимать путь или средство, по которому передаются сигналы. Средство передачи сигналов называют абонентским, или физическим, каналом.
Логический канал это путь для передачи данных от одной системы к другой. Логический канал прокладывается по маршруту в одном или нескольких физических каналах.
Протокол это совокупность правил, устанавливающих формат и процедуры обмена информацией между двумя или несколькими устройствами.
Топология это описание физических соединений в сети, указывающее какие рабочие станции могут связываться между собой.
Архитектура это концепция, определяющая взаимосвязь, структуру и функции взаимодействия рабочих станций в сети.
2.2. Преимущества использования сетей

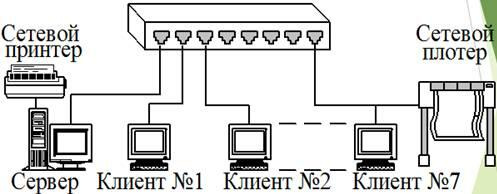

Соединенные в сеть компьютеры обмениваются информацией и совместно используют периферийное оборудование и устройства хранения информации рис. 2.4.
Рис. 2.4. Использование периферийного оборудования
Компьютерная сеть позволит совместно использовать периферийные устройства, включая:
принтеры;
плоттеры;
дисковые накопители;
приводы CD-ROM;
дисководы;
стримеры;
сканеры;
факс-модемы;
Компьютерная сеть позволяет совместно использовать информационные ресурсы:
каталоги;
файлы;
прикладные программы;
игры;
базы данных;
текстовые процессоры.
2.3. Архитектура сетей
Определение архитектуры сети
Архитектура сетиопределяет основные элементы сети, характеризует ее общую логическую организацию, техническое обеспечение, программное обеспечение, описывает методы кодирования. Архитектура также определяет принципы функционирования и интерфейс пользователя.
Виды сетевых архитектур
Архитектура "терминал-главный компьютер"
Это концепция информационной сети, в которой вся обработка данных осуществляется одним или группой главных компьютеров.
Рассматриваемая архитектура предполагает два типа оборудования:
главный компьютер, где осуществляется управление сетью, хранение и обработка данных;
терминалы, предназначенные для передачи главному компьютеру команд на организацию сеансов и выполнение заданий, ввода данных для выполнения заданий и получения результатов.
