4 этапа функционирования производства

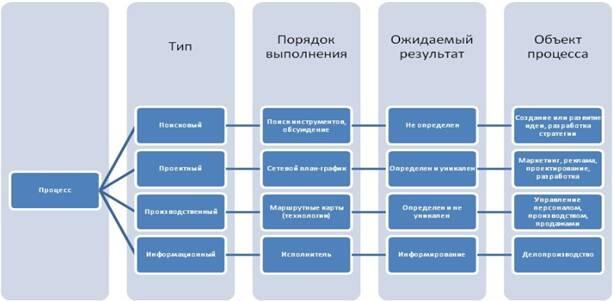

Рис.1.9. 4 этапа функционирования производства
Уровни автоматизации производства
1. Нулевой участие человека исключается только для выполнения рабочих ходов.
2. Автоматизация рабочего цикла первого уровня исключает участие человека при выполнении холостых ходов на конкретном оборудовании.
3. Автоматизация второго уровня. Здесь решаются вопросы доставки и отгрузки, контроля управления системами машин и удаления отходов.
4. Третий уровень автоматизации. Охватывает все этапы процесса производства, начиная от самых простых и заканчивая испытаниями и отгрузкой готовой продукции.
1.3. Классификация АСУ ТП
Основные классификационные признаки АСУ ТП
уровень, занимаемый ТОУ и АСУ ТП в структурепредприятия;
характер протекания технологического процесса вовремени;
показатель условной информационной мощности;
уровень функциональной надежности АСУ ТП;
тип функционирования АСУ ТП.

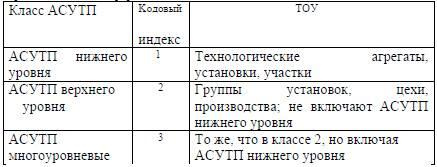

Классификация АСУ ТП по уровню, занимаемому в организационно-производственной иерархии

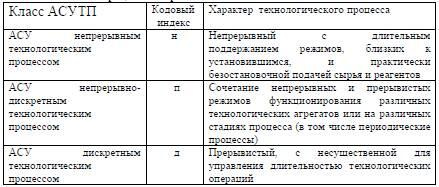

Классификация АСУ ТП по характеру протекания управляемоготехнологического процесса во времени

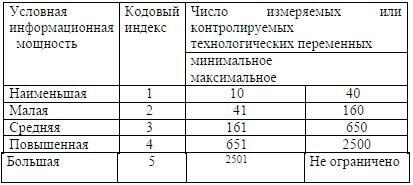

Классификация АСУ ТП по условной информационной мощности

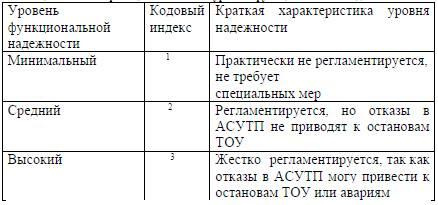

Классификация АСУ ТП по уровню функциональной надежности

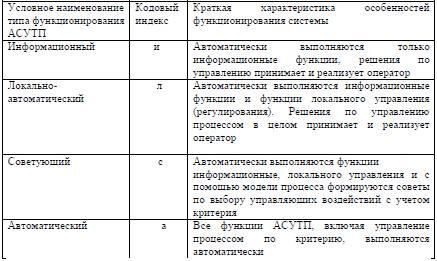

Классификация АСУ ТП по типу функционирования
2. Основные понятия сетевой терминологии
2.1. Основные понятия сетевой терминологии
Понятие сети
Сеть это совокупность объектов, образуемых устройствами передачи и обработки данных. Международная организация по стандартизации определила вычислительную сеть как последовательную бит-ориентированную передачу информации между связанными друг с другом независимыми устройствами.
По территориальному признаку различают:
Локальные
Глобальные
Городские
Региональные
Национальные
Транснациональные
Локальные вычислительные сети (ЛВС) или LocalAreaNetwork (LAN), расположенные в одном или нескольких близко расположенных зданиях. ЛВС обычно размещаются в рамках какой-либо организации (корпорации, учреждения), поэтому их называют корпоративными.
Распределенные компьютерные сети, глобальные или WideAreaNetwork (WAN), расположенные в разных зданиях, городах и странах, которые бывают территориальными, смешанными и глобальными. В зависимости от этого глобальные сети бывают четырех основных видов: городские, региональные, национальные и транснациональные. В качестве примеров распределенных сетей очень большого масштаба можно назвать: Internet, EUNET, Relcom, FIDO.
Коммуникационная сеть
Коммуникационная сеть предназначена для передачи данных по каналам связи, также она выполняет задачи с преобразованием данных.
Канал связи путь или средство, по которому передаются сигналы. Существуют:
Физический соединение на основе витых пар, коаксиальных кабелей, оптических каналов или эфира.
Логический маршрут, проложенный между физическими каналами и узлами коммутации.
а)
б)
в)
Рис. 2.1. Организация физических каналов связи
а) витая пара; б) коаксиальный кабель; в) оптоволоконный кабель
Информационная сеть
Информационная сеть предназначена для хранения информации и состоит из информационных систем.Информационная система объект, способный осуществлять хранение, обработку или передачу информации.
Протокол, трафик и метод доступа
Протокол это совокупность правил, устанавливающих формат и процедуры обмена информацией между двумя или несколькими устройствами.
Трафик это поток сообщений в сети передачи данных. Под ним понимают количественное измерение в выбранных точках сети числа проходящих блоков данных и их длины, выраженное в битах в секунду.
Метод доступа это способ определения того, какая из рабочих станций сможет следующей использовать канал связи и как управлять доступом к каналу связи
